高精細マイクロ・ハンドディスペンサ

エンジニアリング・ラボ

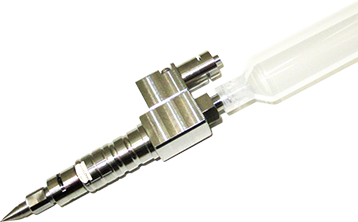

実体顕微鏡下での手作業に最適なマイクロ・ハンドディスペンサ

極微量滴下を可能にしたツインエアー方式。独自技術のセルフサックバックで液だれ、濡れ上がり無し

  • 線幅50µm以下、ドット径50µm以下の塗布を行ないたい
  • 今までよりも精度良く塗布したい
  • ドットとラインを同時に塗布したい
  • ハンダペースト、Agペースト、接着剤等、塗布材料を選びません



特許技術「Twin-air®方式」を搭載

Twin-air®方式説明図

ピコリットルオーダーの極微小吐出が可能。数十~70万cps以上という低~超高粘度まで対応可能



R&D、小ロット試作に便利な周辺オプション

実体顕微鏡

ディスペンサ

  • エアパルス式ディスペンサ
  • 実体顕微鏡
  • 微動マニピュレータ
  • 特注小径ノズル



サンプル

高機能ディスペンサ サンプル写真

  • 直径:100µm
  • 液剤:カーボンブラックインク
  • 粘度:25,000cps



動画

※画像をクリックすると動画再生します。

モデルマイクロ・ハンドディスペンサ
吐出圧力20~400kPa
標準ノズル径100, 150, 200, 250, 300, 350, 400µm
適用シリンジルアーロック式 5, 10mL
