卓上型ディスペンシング・ロボットシステム Twin-air® EDシリーズ

エンジニアリング・ラボ

新商品

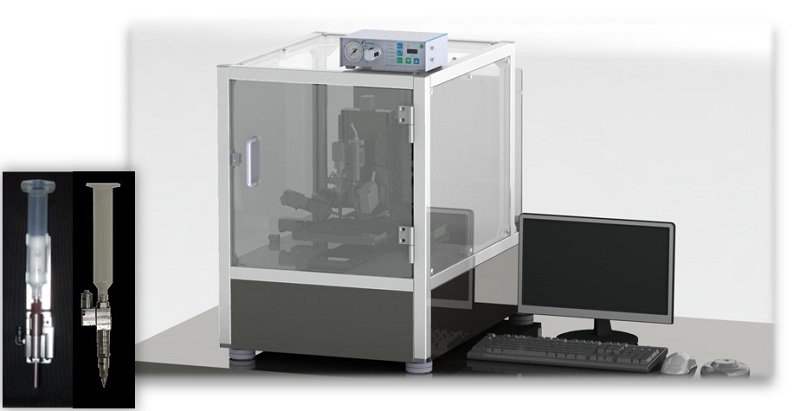

卓上型ディスペンシング・ロボットシステム。XYステージ付きシステム。1nL(ナノリットル)以下の滴下、細線描画を実現。オートアライメント・ノズルギャップ自動補正機能を標準搭載 Twin-air®

  • 設置場所選ばない、コンパクトな卓上モデル
  • 特許技術「Twin-air方式」を搭載、1nL(ナノリットル)以下の滴下、細線描画を実現
  • ディスペンスユニットはTwin-air lite Twin-air の2タイプを用意
  • 専用PCアプリにより、自由度のある塗布レシピの作成、保存、読出しが可能
  • オートアライメント機能、ノズルギャップ自動補正機能を標準搭載しています
  • DXFファイル形式で、CADデータ・インポートが可能
塗布例 Twin-air lite
ソルダーペーストtype5
直径190μm
ソルダーペーストtype6
直径110μm
UV硬化樹脂
直径130μm
塗布例 Twin-air
導電性接着剤
直径50µm
ハンダペーストType7
直径60µm
UV硬化樹脂
直径40μm

*最小塗布径は材料や基板に依存して変わります

  • ソルダーペーストのドット塗布、グリッドアレイの直接塗布、リペア
    超小型電子部品の実装、アンダーフィル、オーバーコート
  • 精密部品の接着(導電性、絶縁性)
  • ICチップ、電子部品のバッドマーキング塗布(カーボンブラック・インク)
  • その他、様々な液剤へ対応(Agペースト、UV硬化樹脂、エポキシ樹脂、ポリイミドetc.)
項目 卓上型ディスペンシング・ロボットシステム
ED20-P01-NN-EEDS2001
Twin-air lite ライトファンクション搭載
卓上型ディスペンシング・ロボットシステム
ED20-L01-NN-EEDS2001
Twin-air ベーシックファンクション搭載
ディスペンスユニット ETPS3101 ライトファンクション型
(略称 LF)
ETSB0101 ベーシックファンクション型
(略称 BF)
ノズル
(内径µm)
金属製
25,40,70,100,150,200,250,300,350,400
セラミック製
25,40,70,100,150,200(注1)
本体サイズ、重量
用力
(詳細は仕様書参照)
W500×D800×H677㎜(突起部含まず)
約80kg,AC100V,
クリーンドライエア,真空
W500×D800×H677㎜(突起部含まず)
約80kg,AC100V,
クリーンドライエア,真空
主な機能 オートアライメント, レシピ作成機能,
CADデータインポート, ノズルギャップ補正,
簡易計測,静止画キャプチャ,
サイドビュー・リアルタイム動画表示
オートアライメント, レシピ作成機能,
CADデータインポート, ノズルギャップ補正,
簡易計測,静止画キャプチャ,
サイドビュー・リアルタイム動画表示
主な搭載機器 X-Y-Z軸テーブル,トップビューカメラ
サイドビューカメラ,レーザー変位計
吸着テーブル,空圧コントローラ,
制御PC,筐体カバー
X-Y-Z軸テーブル,トップビューカメラ
サイドビューカメラ,レーザー変位計
吸着テーブル,空圧コントローラ,
制御PC,筐体カバー
ステージ
ストローク
繰返位置
決め精度
X:200㎜ Y:200㎜ Z:100㎜
各軸±3μm以下
“X:200㎜ Y:200㎜ Z:100㎜
各軸±3μm以下
その他 非常停止SW,ドアインターロックモニター,キーボード,
マウス別置(設置用デスク必要)
非常停止SW,ドアインターロックモニター,キーボード,
マウス別置(設置用デスク必要)
オプション 小型真空ポンプ, 設置用デスク,
ノズル原点検出センサ(Z軸), 捨て打ちステーション(注2)
コンソールボックス, 小型真空ポンプ, 設置用デスク,
ノズル原点検出センサ(Z軸), 捨て打ちステーション(注2)


注1.10µmピッチで特注ノズルを承ることが可能です。詳細はお問い合わせください。
注2.ノズル原点検出センサ(Z軸), 捨て打ちステーション搭載の場合は有効塗布エリアが狭くなります。
*仕様や外形寸法、オプションは、予告なく変更する場合があります。詳細は営業担当までお問合せください。
