テラヘルツ 非破壊検査 レーダーソリューション

Lytid

非破壊検査レーダーソリューション。数十cmまでの高い材料浸透、数千トレース/秒の高い検査率、サブmmの解像度の高解像度3Dイメージングが可能です。非接触検査、インライン検査に適しています。

非破壊検査用レーダーソリューション

ショットキーダイオードを用いたテラヘルツ技術技術

rader-tranceiver_for-appli-note

  • 非侵襲的
  • インライン検査に好適
  • 非接触
  • 高い浸透を実現
  • 超コンパクト
  • 全てエレクトロニクス技術による非破壊検査
  • 高い材料透過性: 最大数十cm
  • 高い検査速度: 数千トレース/秒
  • 高解像度3Dイメージング: サブミリメートル分解能





非破壊検査用のテラヘルツ技術は、エンドユーザーにとって完全に無害であり、検査中のサンプルとの相互作用を最小限に抑えながら、非接触検査の簡素化を実現します。Lytid社は、非破壊検査の要件(侵入深さ、分解能、感度、取得時間、後処理など)に完全に適合するように調整された、幅広いメソッドよる様々なソリューションを通して専門技術を提供します。

3D検査

rader-tranceiver_for-appli-note

  • 互換性:ロビティックアーム/ビームステアリング/移動ステージ
  • データ視覚化および処理ソフトウェア
  • イメージング光学オプション:2 “f = 5 cm; 2” f = 10 cm
  • 空間分解能:2 mm; 各 4 mm(大気中)

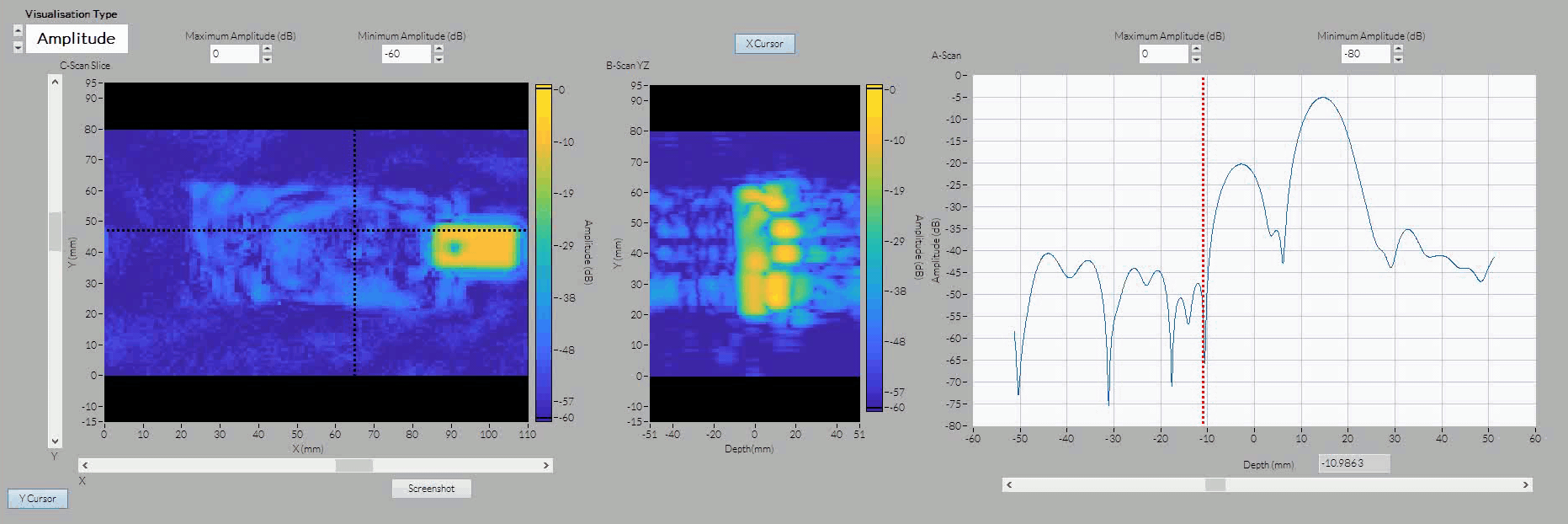

3Dイメージング視覚化ソフトウェア

医薬品産業 3次元サンプル検査
医薬品産業 3次元サンプル検査

3D検査- 事例

Lytid社のNDT ( 非破壊検査 )レーダーソリューションは、多くの産業や用途に導入することができます。いくつかの使用例をご紹介します。

適合性評価 包装・内容物検査 腐食検査
適合性評価 包装・内容物検査 腐食検査

厚み測定

Lytid NDTソリューションは、高度な抽出アルゴリズムにより、非接触での厚み計測を可能です。
厚み測定

  • 強力な厚み抽出ソフトウェア
  • 最小の厚み < 1 mm
  • 精度:± 5 µm
  • 単層・多層

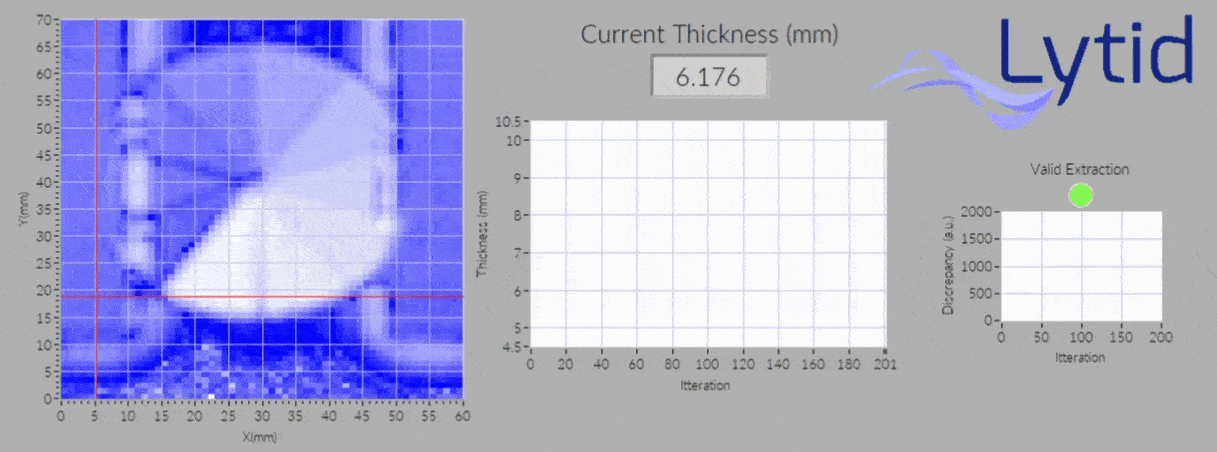

独自の厚さ抽出アルゴリズム

HDPE 1000 単層チャート Lytid 厚み測定ツール & ソフトウェア
HDPE 1000 単層チャート Lytid 厚み測定ツール & ソフトウェア



厚み計測- 事例

LytidのNDT( 非破壊検査 )THz ソリューションは単層・多層の部品をμmの精度で測定可能です。
単層 多層
単層 多層



材料識別

独自の信号処理アルゴリズムにより、識別、密度測定、比率測定のための材料の光学指数を測定することができます。
材料識別

  • 材料の光学指数測定
  • 黒色プラスチックの選別
  • 誘電体の密度測定
  • ポリマーミックスにおける比率の推定

Lytidによる非破壊検査

テラヘルツ波は、次のような多種多様な乾燥した非極性および非金属材料に浸透する能力があります。
  • 高分子材料
  • PP、PE、テフロン等
  • 発泡スチロール
  • 段ボール
  • エラストマー
  • 天然ゴム
  • 紙類
  • 布地
  • コンポジット
  • GRP、CRP等
  • セラミックス
  • 木材
  • 皮革

幅広いアプリケーション

厚み計測 適合性評価
厚み計測 適合性評価




包装・内容物検査 腐食検査
包装・内容物検査 腐食検査
