高繰り返しパルス Ti:Sapphireレーザー
広いチューニングレンジ、高いパルスエネルギー、狭線幅のコンパクト・ナノ秒パルス・チタンサファイアレーザー。波長域690～1010 nm、最大出力パワー2.5 W or 6.8 W (モデル依存。ピーク波長)、線幅30～50 ns、繰返し周波数１～3 kHz または １～10 kHz｡
- 広いチューニングレンジ：690～1010 nm
- 高いパルスエネルギー
- パルス幅：約30ns
- 狭線幅：<0.2cm-1
- 繰返し周波数：１～3 kHz または １～10 kHz

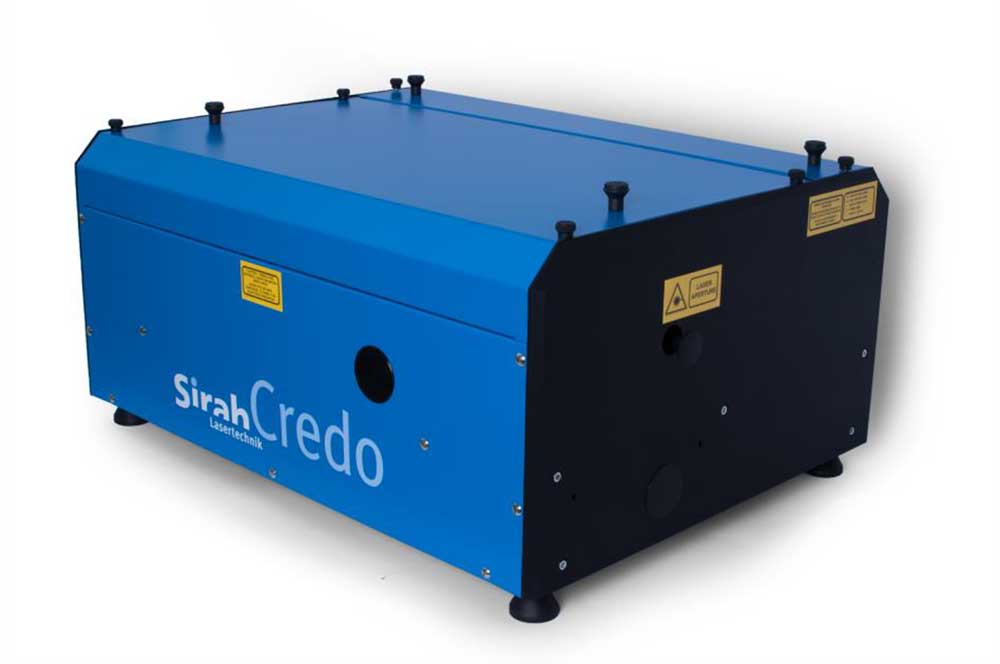

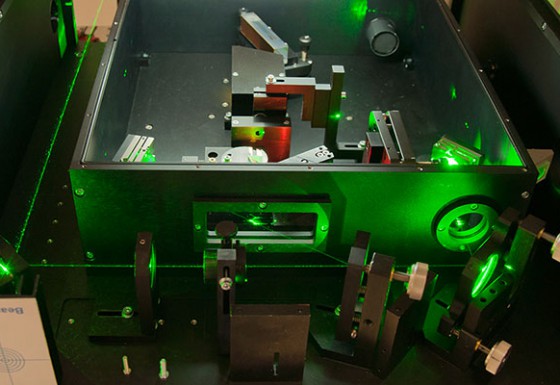

Sirah Lasertechnik（ジラー・レーザーテクニック）社の Credo Ti:Sa シリーズは、長期間のメンテナンスフリー動作を実現したコンパクトなナノ秒チタンサファイアレーザーです。
光学部品の交換無しで広範囲の波長スキャンが可能、最大出力は 6.8W (780nm、10kHzモデル) です。4倍波までの高調波オプションにより、紫外/可視領域での発振も可能です。外部波長計を使用した波長フィードバック制御、タイミングジッターを向上するポッケルスセル、追加エタロンによる狭線幅発振などのオプションもございます。
- 大気研究
- 燃焼研究
- 材料科学
- 半導体技術
- 環境分析
| モデル | Credo Ti:Sa | Credo Ti:Sa 10kHz |
|---|---|---|
| チューニングレンジ | 690 .. 1010 nm | 690 .. 950 nm |
| パルス幅 | 約 30 ns | 約 28 – 50 ns |
| 繰返し周波数 | 1 .. 3 kHz | 3 .. 10 kHz |
| 出力パワー | 2.5 W (ピーク波長) | 6.8 W (10kHz, ピーク波長) |
| ビームサイズ | 1 mm (代表値) | 1 mm (代表値) |
| 線幅 | < 0.2 cm-1 | < 6 GHz (標準), 1 GHz (オプション) |
| ビーム拡がり角 | – | < 1.5 mrad |
| ポンプレーザー要件 | Ascend 40 (他のレーザーご希望の場合はご相談ください) | 回折測定値 M2 < 30, 繰返し周波数 3 – 10 kHz, パルス幅 80 – 300 ns |
| 環境温度 | 定温, 20 .. 25°C 範囲内 | 16 – 30°C |
| 冷却水 | 結晶冷却用に必要（<20 W） | 結晶冷却用に必要（50 W） |
| ラボ環境 | ダストフリーエアー（フローボックス） | |
| 電圧要件 | 110..230 V, 単相, 50 Hz / 60 Hz | |
| 制御PC要件 | XP / Vista / Windows 7 / Windows 8 / Windows 10 (32 & 64 bit), USB port | |
| オプション | ・ポッケルスセル（シングルパルス生成用） ・オープンループ2倍波発生（内蔵） | ・SHG：最大効率 25% (対基本周波数) ・THG：最大効率 13% (対基本周波数およびSHG) ・FHG：最大効率 9% (対 SHG) ・リニア偏光：垂直 / 水平 ・第2エタロン：出力線幅 1GHz ・パージユニット：ダストフリーエアおよび低湿度用 |
| 光学配置図 |  |  |
| 寸法図 |  |  |
| チューニング曲線 |  |  |
✕
