パルス色素レーザー

Sirah Lasertechnik

あらゆる原子・分子分光に好適なパルス色素レーザー。370~920 nm

あらゆる原子・分子分光に好適なパルス色素レーザー
  • 精密メカニクス:高い波長精度
  • 完璧なエンジニアリング:使い易く信頼性の高い操作
  • 高いパルスエネルギー
  • グレーティング自動交換:チューニングレンジ内にギャップ無し、常に効率最適化
  • ハンドヘルド・リモートコントロール
  • 両側から操作可能
  • 色素セルの交換にツール不要
  • ​オートトラッカー内蔵

レゾネータデザイン:機械系

Sirah Lasertechnik(ジラー・レーザーテクニック)社のレーザー設計は、高い信頼性が特長です。レーザ発振コンポーネントは全て、外側のレーザーハウジングから機械的、熱的に絶縁された低膨張ステンレス鋼のボックス内に取り付けられています。この構造により、オシレータブロックからあらゆる機械的、熱的ストレスを除去できます。Sirah Lasertechnik社ではさらに、共振器ベースプレートの下部に取り付ける新しいリニアガイド機構を開発し、最高の波長精度(20μm)と長期安定性を達成しています。またSirah Lasertechnik社独自のステップモータードライバーで、簡単、正確にレーザー波長を制御できます。


リンク先の外部サイトで詳細動画をご覧いただけます。sirah_dye-cell-mechanics_Dyeレーザーセル機構

レゾネータデザイン:光学系

レーザーシステムのコア部には、オシレータ1往復で2回分の回折格子分散が得られる斜入射型共振器を採用しており、低ASEレベル、高効率、狭線幅が得られます。特に線幅は 570nm で 0.03㎝-1 未満と非常に狭いため、任意選択した第2のグレーティングを共振器に追加することもできます。 またキャビティ内エタロン無しで広いレンジにわたって狭線幅チューニングが可能ですので、性能の保持と測定プロセスの単純化を同時に実現できます。

オプトメカニクスは、再現性が高く簡単な操作のために最適化されており、オシレータステージに要するユーザー調整を最小限まで低減しています。

回折格子 グレーティングリフトオプション

斜入射グレーティングの位置にグレーティング 回折格子の追加が可能です。格子密度の異なる2つのグレーティングを1個のリニアステージに取り付けることができ、それをリモートコントローラからボタン操作できます。グレーティングリフトオプション(特許出願中)により、1台の発振器で幅広いチューニング範囲をギャップ無しでカバーできます。グレーティング変更後の再較正は必要ありません。

1800 line/mmのグレーティングと、グレーティングリフトによる第2グレーティングで 3000 line/mm を選択した場合には、370.920 nm 範囲を良好な線幅でチューニングできます。


リンク先の外部サイトで詳細動画をご覧いただけます。sirah_percision-scan-grating-lift_回折格子

色素キュベットを素早く交換

石英色素セルは、安定性と精度に優れた高性能合金とグラファイト強化ポリマー製のマウントで固定されています。硬化ステンレス鋼のスライド部品により、何年にもわたってキュベットを良好な再現性で正確に同じ位置にセットできます。色素サーキュレータは数秒で取り外すことができ、複数の色素が必要な用途に理想的です。

タッチスクリーンによるリモートコントロール

ハンドヘルド型のリモート・コントローラが装備されており、2 m ケーブルでポンプレーザー入射側のコネクターパネルに接続されています。従ってハウジングの両側から操作できるなど柔軟に操作できます。レーザーの状態に関する詳細情報へのアクセス等、数多くのコマンドをサポートしています。

レーザー励起用光学機器を素早く交換

2つの高出力180°ステアリングミラーセットを用いたプレアライン機構によって、532 nm と 355 nm のポンプ波長を素早く高い再現性で交換できます。これらのオプトメカニクスアセンブリは、色素レーザー内側の固定器具にぴったり収まります。532 nm および 355 nm については、専用のミラーセット・メカニックアセンブリをご用意しておりますので、繊細なミラーを直接取り扱うことなく、アセンブリ全体を交換できます。

リンク先の外部サイトで詳細動画をご覧いただけます。sirah_swapping-pump-optics 励起レーザー光学機器の交換

ハイパワー・コンセプト

予備増幅は内径 4 mm のキャピラリーセルで行われ、続いて内径 6 mm の別個のキャピラリーを用いるメインアンプで増幅されます。レーザーは、3つの独立した色素セルをもつ合計3つの循環システムが装備されています。これにより各ステージで最適な色素濃度の溶液を使用できます。同時にポンプエネルギーは3ステージにわたって分配され、各ステージでのパワーレベルを損傷閾値よりかなり低く保つことができます。PrecisionScanで、最大 1500 mJ @532 nm に対応できます。さらにアンプステージに2つのキャピラリーセルを使用することで、高い出力エネルギーでも良質なビームプロファイルが得られます。

線幅仕様

モデルCobraCobra-StretchPrecisionScanDouble DyeCredo Dye
分散オプション波長可変域線幅効率線幅効率線幅効率線幅効率線幅
Three Quartz Prisms370..920 nm0.15 nm ※1
5 cm-1
@ 570 nm
24 % ※20.15 nm ※1
5 cm-1
@ 570 nm
30 % ※25 cm-1
@ 570 nm
(380..920 nm)
1800 lines/mm,
60 mm
400..920 nm3.6 pm
0.1 cm-1
@ 625 nm
12 % ※33.6 pm
0.1 cm-1
@ 625 nm
30 % ※33.6 pm
0.1 cm-1
@ 625 nm
30 % ※33.6 pm
0.1 cm-1
@ 625 nm
30 % ※3
1800 lines/mm,
90 mm
400..920 nm2.4 pm
0.06 cm-1
@ 625 nm
12 % ※32.4 pm
0.06 cm-1
@ 625 nm
30 % ※32.4 pm
0.06 cm-1
@ 625 nm
30 % ※32.4 pm
0.06 cm-1
@ 625 nm
30 % ※30.07 cm-1
@ 595 nm
(430..920 nm)
2400 lines/mm,
60 mm
370..760 nm2.7 pm
0.08 cm-1
@ 570 nm
(350..760 nm)
12 % ※22.7 pm
0.08 cm-1
@ 570 nm
30 % ※22.7 pm
0.08 cm-1
@ 570 nm
30 % ※22.7 pm
0.08 cm-1
@ 570 nm
30 % ※2
2400 lines/mm,
90 mm
370..760 nm1.8 pm
0.06 cm-1
@ 570 nm
(350..760 nm)
12 % ※21.8 pm
0.06 cm-1
@ 570 nm
30 % ※21.8 pm
0.06 cm-1
@ 570 nm
30 % ※21.8 pm
0.06 cm-1
@ 570 nm
30 % ※20.06 cm-1
@ 560 nm
(430..760 nm)
3000 lines/mm,
60 mm
370..620 nm2.0 pm
0.06 cm-1
@ 570 nm
(350..620 nm)
12 % ※22.0 pm
0.06 cm-1
@ 570 nm
30 % ※22.0 pm
0.06 cm-1
@ 570 nm
30 % ※22.0 pm
0.06 cm-1
@ 570 nm
30 % ※2
3000 lines/mm,
90 mm
370..620 nm1.4 pm
0.05 cm-1
@ 570 nm
(350..620 nm)
12 % ※21.4 pm
0.05 cm-1
@ 570 nm
30 % ※21.4 pm
0.05 cm-1
@ 570 nm
30 % ※21.4 pm
0.05 cm-1
@ 570 nm
30 % ※20.05 cm-1
@ 560 nm
Dual
1800 lines/mm
410..900 nm1.7 pm ※4
0.05 cm-1
@ 625 nm
10 % ※31.7 pm ※4
0.05 cm-1
@ 625 nm
27 % ※31.7 pm ※4
0.05 cm-1
@ 625 nm
27 % ※31.7 pm ※4
0.05 cm-1
@ 625 nm
27 % ※3
Dual
2400 lines/mm
370..710 nm1.2 pm ※4
0.04 cm-1
@ 570 nm
10 % ※31.2 pm ※4
0.04 cm-1
@ 570 nm
27% ※21.2 pm ※4
0.04 cm-1
@ 570 nm
27% ※21.2 pm ※4
0.04 cm-1
@ 570 nm
27% ※2
Dual
3000 lines/mm
370..580 nm1.0 pm ※4
0.03 cm-1
@ 570 nm
10 % ※31.0 pm ※4
0.03 cm-1
@ 570 nm
27 % ※21.0 pm ※4
0.03 cm-1
@ 570 nm
27% ※21.0 pm ※4
0.03 cm-1
@ 570 nm
27% ※2

※1 for wavelength < 660 nm
※2 resonator and pre-amplifier at 570 nm (peak Rhodamine 6G) pumped at 532 nm
※3 resonator and pre-amplifier at 625 nm (peak DCM) pumped at 532 nm
※4 exact linewidth depends weakly on wavelength; value given for 450 nm

他の仕様

モデルCobraCobra-StretchPrecisionScanDouble DyeCredo Dye
絶対波長精度< 15 pm
(prism models:
0.5 nm)
< 15 pm
(prism models:
0.5 nm)
< 15 pm< 20 pm< 15 pm
(prism models:
0.5 nm)
波長リセッタ
ビリティ
< 2 pm
(prism models:
0.05 nm)
< 2 pm
(prism models:
0.05 nm)
< 2 pm< 4 pm< 2 pm
(prism models:
0.05 nm)
波長安定性< 1.5 pm / °C
(prism models:
10 pm / °C)
< 1.5 pm / °C
(prism models:
10 pm / °C)
< 1.5 pm / °C< 2 pm / °C< 1.5 pm / °C
(prism models:
10 pm / °C)
拡がり角,
代表値
1 mrad1.0 mrad
(0.4 mrad with
main amplifier)
0.4 mrad0.5 mrad1.0 mrad
(0.5 mrad
with amplifier)
偏光度> 98 % (vertical)> 98 % (vertical)> 98 % (vertical)> 98 % (vertical)> 98 % (vertical)
ASE< 0.5 %< 0.5 %< 0.5 %< 0.5 %< 0.5 %
ポンプ
エネルギー
グレーティングモデル:
8..150 mJ @ 532 nm,
8..130 mJ @ 355 nm
プリズムモデル:
8..230 mJ @ 532 nm,
8..210 mJ @ 355 nm
8..150 mJ @ 532 nm,
resonator, pre-amplifier only
8..80 mJ @ 355 nm,
resonator, pre-amplifier only
50..650 mJ @ 532 nm,
with main amplifier
(800 mJ ※5))
50..400 mJ @ 355 nm,
with main amplifier
(500 mJ ※5))
50 .. 650 mJ @ 532 nm
(800 mJ ※5))
50 .. 400 mJ @ 355 nm
500 mJ ※5))
300 .. 1400 mJ @ 532 nm
with 2nd main amplifier
300 .. 1000 mJ @ 355 nm
with 2nd main amplifier
50 .. 650 mJ @ 532 nm
(800 mJ ※5))
50 .. 400 mJ @ 355 nm
500 mJ ※5))
< 25 mJ / 4 .. 35 ns /
max. 20 W average power
(resonator only)
< 50 mJ / 4 .. 35 ns /
max. 200 W average power
(with amplifier)
電圧要件110..230 V, 単相, 50 Hz / 60 Hz
制御PC要件XP / Vista / Windows 7 / Windows 8 / Windows 10 (32 & 64 bit), USB port
オプション・2波長ポンプ光学
(532 nm, 355 nm)
・倍波/和周波出力
ユニット (外付け)
・グレーティング自動交換
・ピエゾ波長コントロール
・ダイナミックモード
・ダブルバンド幅
・出力エネルギー増強
メインアンプ
・2波長ポンプ光学
(532 nm, 355 nm)
・オートトラッキング
倍波/和周波出力
ユニット (外付け)
・グレーティング自動交換
・ピエゾ波長コントロール
・ダイナミックモード
・ダブルバンド幅
・出力エネルギー増強
セカンドメインアンプ
・グレーティング自動交換
・内蔵オートトラッキング
倍波出力ユニット
・内蔵オープンループ
倍波/和周波出力ユニット
(セカンドメインアンプ
と併用、外付け)
・ピエゾ波長コントロール
・ダイナミックモード
・ダブルバンド幅
・グレーティング自動交換
・内蔵オートトラッキング
倍波出力ユニット
・内蔵オープンループ
倍波/和周波出力ユニット
(セカンドメインアンプ
と併用、外付け)
・ピエゾ波長コントロール
・ダイナミックモード
・ダブルバンド幅
・高エネルギー出力アンプ
・内蔵オープンループ
倍波出力ユニット
・グレーティング自動交換
・ダブルバンド幅
光学配置図

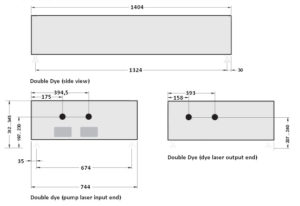

寸法図

※5 with enhanced beam profile (capillary) dye cell
