共振型EOM向け RFドライバ内蔵EOMロック（Q-Lock）
- 最大20Hzまで動作
- 変調器の共振周波数を自動検出・自動追従
- 常に最適な変調効率で動作するよう制御
自動ドリフト補正（F-Lock）との併用
- 周波数ドリフトを自動補正
- RFドライバは 入力が2つ（希望周波数・変調度）だけ の簡単操作
- プラグ＆プレイで使えるシステム構成
QDRシリーズのヘテロダイン周波数ミキシング（オプション）
各種レーザー周波数安定化方式のエラー信号生成に対応
- PDH（Pound-Drever-Hall）
- FM（周波数変調）
- MTS（変調伝達分光法）
高度なデジタル位相制御
- 完全なデジタル位相制御システム
- 3ωミキシングによる アクティブRAM抑制 機能を搭載
外部制御・インターフェース
- 外部制御・インターロック用インターフェースを標準装備
- システム統合が容易
ユーザーフレンドリーな操作性
- 全デバイスは使いやすい フロントパネル で操作可能

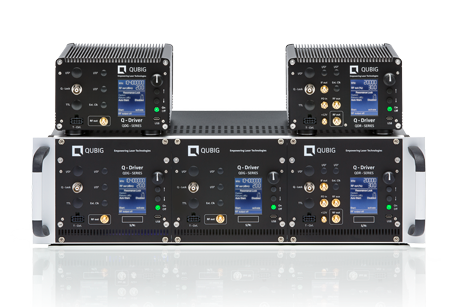

| QDR – series RF DRIVER for MHz MODULATORS | QDG – Series RF DRIVER for GHz MODULATORS | |||
|---|---|---|---|---|
| 対応EOM シリーズ | QDR20 | QDR200 | QDG10 | QDG20 |
| 周波数範囲 | 0.1 – 20 MHz | 5 – 200 MHz | 0.2 – 9.8 GHz | 10 – 19.6 GHz |
| Max. RF Power[dBm] | 20 | 10 | ||
| Q-lock（共振ロック）標準装備 | あり | |||
| F-Lock（周波数ドリフト補償） | オプション | |||
| I/O | 1x Digital | 2x Digital 1x Analog | ||
| ソフトウェア | Python(USB) | |||
| 寸法[cm] | 10×14×19 | 10×14×19 | 16.5×13.5×27 | 16.5×13.5×27 |
| 電源 | 12 VDC | 12 VDC | 110/230VAC | 110/230VAC |
