チューナブル・光音響イメージング光源“PHOCUSシリーズ”

Opotek

690~950 nm, 1200~2600 nm。繰返し10 or 20Hz (Phocus HR Mini のみ100Hz)。パルス幅5~9 ns。リングキャビティOPOベース 波長可変レーザー

690~950 nm, 1200~2600 nm, 5~9 nsパルス。リングキャビティOPOベース 波長可変レーザー

Phocusは特許のリングキャビティOPO技術を元にしたチューナブルレーザーシステムです。光音響イメージング用光源に最適な、高パルスエネルギーと近赤外波長で、生体組織深部まで観察できます。高いダメージ閾値、低メンテナンス、ターンキー操作で、ダウンタイムの低減と簡単操作を提供します。カスタマイズが可能なファイババンドルで光出力を光音響イメージング装置へ伝送します。ファイバを外した状態では稼働しないセーフティー・インタロック付きです。電動の高周波発生とファイバ出力により、完全にハンズフリーで操作できる波長可変レーザーです。


  • ハーメチックシールドOPOモジュール
  • フラッシュランプ交換可能(ショット寿命:1億回)、DIカートリッジ
  • すべての波長を単一ポートから出力
  • ソフトウェア開発キット(SDK)
  • フラッシュランプ / Qスイッチ:外部トリガー
  • 温調付き電動高調波発生オプション(MH)
  • 高調波自動最適化オプション(HAO)
  • フラッシュランプおよび/またはQスイッチ外部トリガー
  • 高速チューニングOPO(FT):OPOをショットごとに任意のシグナル波(またはアイドラー波)にチューニングします。
  • 高エネルギーファイババンドル(FBHE):VIS/NIRのチューニング範囲に最適化可能。
    マウント、カップリングレンズ、ファイババンドルで構成される外付けキット。
    ファイババンドルの仕様:長さ 2.0m, 入力/出力直径 3.5 or 5 mm, NA = 0.37
  • ファイババンドルを介して1064 nmのポンプ光ビーム出力可(1B)
  • ファイババンドルを介して532 nmのポンプ光ビーム出力可(2B)
  • 保証:ポンプレーザー2年 / すべての光学系、結晶、機械、装置 1年(ファイバを除く)
  • 保証延長(EXW):ファイバを除くすべてのシステムについて1年間の追加保証が可能

機能 / オプション

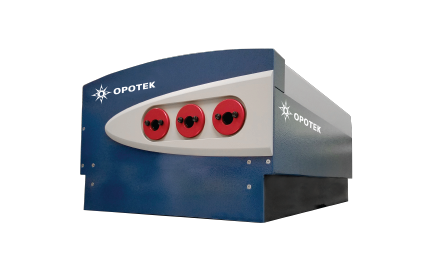

Phocus BENCHTOP


Phocus BENCHTOPは、光音響イメージング用光源として多彩な用途にご使用いただけるラボ向け、理科学用途向けのシステムです。ポンプレーザー、エレクトロニクス、光学系を完全一体化したベンチトップタイプです。


  • クイックコネクトケーブル付き一体型チューナブルレーザー
  • リアルタイムでパルスエネルギー監視、データ正規化のためのロギング
  • エネルギーメーター(EM):リアルタイムのパルスエネルギー監視、データ正規化のためのロギング、OPOエネルギーを8%減衰。
  • IDLER出力(ID):チューニング範囲740〜1200 nmに拡張します。SIGNAL波を10%減衰。

Phocus MOBILE


Phocus MOBILEは、フル機能、防振、完全一体型のチューナブルレーザーシステムです。堅牢な衝撃吸収キャスター付きのシングルキャビネット設計により、臨床や病院での使用・移動が容易です。システムは光シールドされており、光出力はインターロック・ファイババンドルから出力されます。


  • 防振、完全統合型、衝撃吸収キャスターが取り付けられた光シールド型可搬式カート
  • インターロック・ファイババンドル出力、ファイババンドルを含む(FB)
  • 自動可変アッテネータ(MVA):ユーザー着脱可能。インストール時OPO光を最大10〜15%減衰。コンピューター制御。可視光、近赤外のみ使用可能
  • 波長計(WM):リアルタイムで波長を監視
モデル Inline SE Benchtop HE Benchtop SE Mobile SE Mobile
ビーム出力 フリースペース ファイバ出力 ファイバ出力 ファイバ出力 ファイバ出力
波長範囲 690 – 950 nm 690 – 950 nm,
1200 – 2400 nm
690 – 950 nm,
1200 – 2400 nm
690 – 950 nm,
1200 – 2400 nm
690 – 950 nm,
1200 – 2400 nm
Signal 690 – 950 nm
Idler 1200 – 2600 nm
●パルスエネルギー
ピークOPOエネルギー 55 mJ 60 mJ 150 mJ 60 mJ 150 mJ
ポンプレーザー残余エネルギー 20 – 40 mJ 70 – 100 mJ 20 – 40 mJ 70 – 100 mJ
パルス幅 5 ns 5 ns 5 ns 5 ns 5 ns
ビーム径 6.5 mm 6.5 mm 9 mm 6.5 mm 9 mm
ビーム拡がり角 < 10 mrad < 10 mrad < 10 mrad < 10 mrad < 10 mrad
●偏光
Signal 横偏光
Idler 横偏光
●ポンプレーザー仕様
波長範囲 532 nm 532 nm 532 nm 532 nm 532 nm
最大パルスエネルギー 150 mJ 150 mJ 360 – 400 mJ 150 mJ 360 – 400 mJ
パルス幅 6 ns 6 ns 6 ns 6 ns 6 ns
ビーム拡がり角 < 0.5 mrad < 0.5 mrad < 0.5 mrad < 0.5 mrad < 0.5 mrad
パルス間安定性 < 3 % < 2 % < 2 % < 2 % < 2 %
繰り返し周波数 20 Hz 20 Hz 10 Hz 20 Hz 10 Hz
●寸法
ユニットサイズ 137 x 907 x 147 mm 419 x 699 x 279 mm 483 x 762 x 1092 mm 483 x 762 x 1092 mm 483 x 762 x 1092 mm
電源サイズ 262 x 292 x 97 mm 内蔵 内蔵 内蔵 内蔵
アンビリカルケーブル長 2.5 m 2.5 m 2.5 m 内蔵 内蔵
ポンプレーザー電源サイズ 283 x 507 x 513 mm 283 x 507 x 513 mm 283 x 507 x 513 mm 内蔵 内蔵
●操作要件
冷却 蒸留水
温度範囲 18 – 28 ℃
環境要件 汚染度2以上
電源要件 100 – 240 VAC, 50 Hz / 60 Hz
