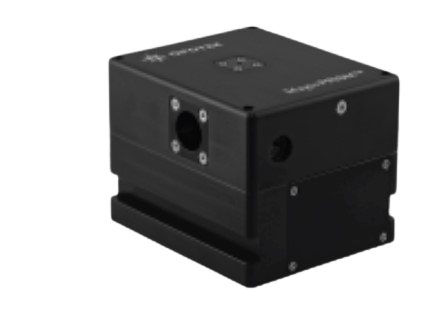

Magic PRISMは、さまざまなナノ秒Nd：YAGポンプレーザーと互換性のあるOPOTEK社独自のスタンドアローン型OPOモジュールです。リングキャビティは、ポンプ光とOPOビームが同じ方向に進むように設計されています。コンピューター制御の電動回転ステージに取り付けた2つの非線形結晶で、波長チューニングを実現します。ポンプ光をリングキャビティに結合すると、シグナル/アイドラー光がコーティング付きビームスプリッターによってリングキャビティ外へ出力されます。安定性と効率性に優れた出力の生成を可能にするデザインです。MagicPRISM OPOは、お手持ちの光源を励起光とする、スタンドアローン型の後付けOPOモジュールです。
- ソフトウェア開発キット(SDK)
- ハードシェル保護ケース(PHSC)による安全な輸送
- アライメント／取り付け用のアライメントキット(AK)およびQsmartアダプタ(QSA)
- 1年間保証
- ハードシェル保護ケース(PHSC)：カスタムフォードパッド付きのハード保護ケース(2つ)
- IDLER出力(ID)：チューニング範囲を740〜1200 nmに拡張。SIGNAL波は10％減衰。
- 高速チューニング：NIRおよびNIRDのみ可能。690〜950nmまたは1200〜1700nmの波長範囲で任意の値にチューニング可能。
- アライメントキット(AK)：MagicPRISM ポンプ光用のスタンドアローン型アライメントキット。ユーザーによる位置合わせが可能（ターニングミラーは含まれません）。
| モデル | VIS / VIR | NIR / NIRD | VIS / VIR (INLINE) | NIR / NIRD (INLINE) |
|---|---|---|---|---|
 |  | |||
| ●出力波長 | ||||
| VIS | 420-680 nm | N/A | 420-680 nm | N/A |
| VIR | 420-680 nm, 740-1200 nm | N/A | 420-680 nm, 740-1200 nm | N/A |
| NIR | N/A | 690-950 nm | N/A | 690-950 nm |
| NIRD | N/A | 690-950 nm, 1200-1700 nm | N/A | 690-950 nm, 1200-1700 nm |
| ピークパルスエネルギー VIS (VIR), NIR (NIRD) | 37 mJ (32 mJ) | 53 mJ (48 mJ) | 40 mJ (35 mJ) | 50 mJ (45 mJ) |
| 偏光 | 横偏光 | 横偏光 | 縦偏光 | 縦偏光 |
| ●ポンプレーザー仕様 | ||||
| ポンプ光波長 | 355 nm | 532 nm | 355 nm | 532 nm |
| 最大パルスエネルギー | 90 mJ | 140 mJ | 90 mJ | 140 mJ |
| パルス幅 | 6 – 8 ns | 6 – 8 ns | 6 – 8 ns | 6 – 8 ns |
| ビーム径 | < 0.5 mrad | < 0.5 mrad | < 0.5 mrad | < 0.5 mrad |
| 線幅 | 5 – 80 cm-1 | 30 – 80 cm-1 | 5 – 80 cm-1 | 30 – 80 cm-1 |
| パルス間安定性 | < 4 % | < 2 % | < 4 % | < 2 % |
| 繰返し周波数 | 10 Hz | 20 Hz | 10 Hz | 20 Hz |
| 寸法 | 3.8 x 4.4 x 3.4 inches 9.7 x 11.2 x 8.6 cm | 3.8 x 4.4 x 3.4 inches 9.7 x 11.2 x 8.6 cm | 40.5 x 5.4 x 5.8 inches 103 x 13.7 x 14.7 cm | 35.7 x 5.4 x 5.8 inches 90.7 x 13.7 x 14.7 cm |
