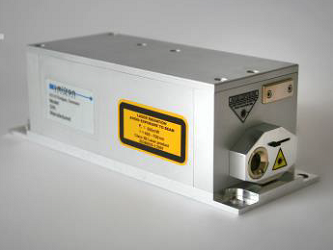

ピコ秒パルス＆CW発振 ダイオードレーザー“QuixXシリーズ”

Omicron Laserage Laserprodukte

ピコ秒（最小パルス幅50ps, 最高100MHz繰返し）＆CWの両発振が可能な高機能エレクトロニクス完全一体型ダイオードレーザーシステム。375～2090 nm範囲の多彩な波長ラインナップ。最大CW出力500mW、ピークパワー 最高2.5W

お問合せ
ピコ秒＆CWの両発振が可能な高機能エレクトロニクス完全一体型ダイオードレーザーシステム
  • ピコ秒パルス発振：最短パルス幅 50ps、繰返し周波数 シングルショットから最高100MHz
  • 連続波 (CW) 発振：ACC＆APCモード
  • 多彩な波長ラインナップ：375～2090 nm
  • 最大光出力：500mW (CW)、2.5W ピークパワー (ピコ秒パルス)
  • RS-232 ＆ USB 2.0 インタフェース
  • Windows用コントロールソフトウェア付属
  • パルス形状可変
  • 低ジッタ プログラム可能 周波数ジェネレータ内蔵：1Hz ～ 100MHz
  • プログラマブル・遅延ジェネレータ：外部デバイスとの同期が容易
  • 変調機能＆ゲーティング機能：アナログ＆デジタル
  • 高いビーム品質＆高効率ファイバ結合

QuixX®シリーズは、ピコ秒パルス発振と、変調機能付きCW(連続波)発振の両方が可能な半導体レーザーです。パルス発振では最短パルス幅 50 ps、繰返し周波数 最高100MHz です。最新の高機能エレクトロニクス採用により、高い安定性と低ノイズを実現。ピコ秒パルス発振でのパルス間ジッタはわずか <2ps です。



パルス形状、高さ、繰返し周波数はソフトウェアでコントロール可能です。“low-power”モードではガウシアンパルスを出力し、“high-power”モードではより高いピークパワー及び平均出力が得られる一方、パルス波形はいくらかのアフターシュートを伴います。また“expert”モードは、前述の両モード間の任意のパルス出力に調整できます。繰返し周波数はシングルショットから100MHzまで、内部/外部トリガで変更できます。
またピコ秒＆CWの両発振で最高3MHzのアナログ強度変調が、CW発振でデジタル変調による最高200kHzまでの完全ON/OFFが可能です。



ドライブエレクトロニクス、高精度温度調節機構、プログラム可能な周波数ジェネレータ、非点収差補正機能付きビーム成形光学系、高分解能 SYNC遅延ジェネレータがフル装備された一体型デザインで、外部コントローラは不要です。遅延ジェネレータはプログラム可能で、SYNC出力シグナルにより、カメラ、高速ディテクタ、センサ等の外部デバイスと容易に同期できます。レーザーパルスとSYNCシグナル間の遅延時間は、28ns～10ps 間を精度よく設定できます。本機能により、マスタ/スレーブセットアップで、複数のQuixXをデイジーチェーン接続して使用することもできます。



使用LDの CW光出力は最大 500 mW、選択可能波長域は 375～2090 nm です。システムの光出力はフリースペースまたはファイバ出力をお選びいただけます。オミクロン社独自のフォーカル・シェーピング技術により、集光に最適な非点収差のない高品質ビームが出力されます。自由空間出力では円形の準回折限界ビームを出力、その結果ガウシアン集光ビームが得られます。ファイバ結合効率も良好であるため、シングルモードファイバでも高効率な出力が得られます。

  • 蛍光寿命イメージング顕微鏡
  • TCSPC
  • 時間分解能分光
  • 蛍光分析
  • シードレーザ/ポンプレーザ
モデル波長CWパワーパルス幅, ショートパルス / ロングパルス平均出力＠, ショートパルス / ロングパルス
QuixX® 375-70 PS375nm70mW<70ps / <400ps0.6mW / 2.4mW
QuixX® 405-120 PS405nm120mW<70ps / <500ps1.0mW / 3.0mW
QuixX® 405-300 PS405nm300mW<90ps / <500ps1.2mW / 4.0mW
QuixX® 425-120 PS425nm120mW<60ps / <500ps0.7mW / 4.0mW
QuixX® 445-100PS445nm100mW<80ps / <500ps0.8mW / 4.0mW
QuixX® 473-100 PS473nm100mW<90ps / <700ps0.75mW / 4.0mW
QuixX® 488-60 PS488nm60mW<90ps / <600ps0.7mW / 4.4mW
QuixX® 488-200 PS488nm200mW<110ps / <550ps1.3mW / 4.1mW
QuixX® 515-80 PS515nm80mW<110ps / <600ps0.6mW / 1.6mW
QuixX® 642-140 PS642nm140mW<100ps / <1000ps2.8mW / 10mW
QuixX® 852-150 PS852nm150mW<700ps / <500ps0.6mW / 4.0mW
QuixX® 1030-50 PS1030nm50mW<60ps / <600ps0.45mW / 2.0mW
QuixX® 1060-50 PS1060nm50mW<60ps / <600ps0.45mW / 2.0mW
共通仕様
ビーム品質, M2<1.15
ビーム楕円度<1.1:1 (非点収差補正)
偏光>100:1 縦偏光
長時間パワー安定性<1%, 8時間当り
RMSノイズ<0.5% (CW, 20Hz…10MHz), <0.5% (CW, 10MHz…500MHz)
操作モードCW発振 (ACC – 自動定電流)
CW発振 (APC – 自動パワー制御)
ピコ秒パルス発振 (LP – narrow pulse: ショートパルス)
ピコ秒パルス発振 (HP – wide pulse: ロングパルス)
ピコ秒パルス発振 (expertモード：LPとHP間で調整可)
アナログ変調 (CW, ピコ秒パルス両発振で可)
デジタル変調 (CWのみ)

SYNC in (ピコ秒パルスのみ。外部SYNCまたはゲーティング入力で使用)
アナログ + SYNC in (ピコ秒パルスのみ)

アナログ変調>3MHz;
入力シグナルタイプ 0…5V / 1,2kΩ, 0…1V / 50Ω (ソフトウェアで選択可能)
デジタル変調 / SYNCシグナル>1MHz デジタル変調 (CW)
外部トリガ (SYNC in) 最高 100MHz
0…5V/TTL (200Ω), 0…1V / 50Ω, -0.5…+0.5V / 50Ω または
(NIM)0…-1.6V / 50Ω (ソフトウェアで選択可能)
レーザーオン/オフ
(電気シャッター)		>200kHz (full ON/OFF); 入力シグナルタイプ TTL (2kΩ)
立上り・立下り時間アナログ < 50ns, デジタル < 500ns
レーザーオン/オフ < 1000ns
消光比アナログ >1000 : 1, デジタル >1000:1
レーザーオン/オフ ∞ (フルON/OFF)
ピコ秒パルス発振
繰返し周波数		外部SYNC：シングルショット to 100MHz
内蔵プログラマブル・周波数発生器：0…500kHz (1Hz 刻み), 500kHz…80MHz (500kHz 刻み)
内蔵プログラマブル
SYNC OUT 遅延ジェネレータ		パルス – 同期間遅延 0ns … 28.4ns (10ps 刻み)
供給電圧公称値 15～24 VDC, 最大値 14～25 VDC
コントロールインタフェースRS-232 及び USB 2.0
レーザーヘッド寸法191 x 65 x 60 mm (l x w x h)
オプション＆アクセサリBRIXX.PSU: BrixX & QuixXシリーズレーザー用電源ユニット

BRIXX.FASYADAP: ファイバ結合アダプタブラケット, ファイバ出力ユニット用

fasy.xxxx: ご指定ファイバ出力ユニット, シングルモード/マルチモードファイバ, SMA, FC/PC, FC/APC, FCP8コネクタ,
またはビーム径指定コリメートビーム出力
ファイバ結合効率：シングルモード >65%, マルチモード >80%

BRIXX.HEATSINK: BrixX & QuixXシリーズレーザー用標準ヒートシンク

XX.CDRH: 自動コントロールボックス, CDRH認証対応 キースイッチ＆発光LED 付き
