最大6波長出力 プラグ&プレイ・直接変調レーザーコンバイナー”LightHUB+”

Omicron Laserage Laserprodukte

最大6波長のDPSS / LDレーザーモジュール(355~1550 nm)をコンパクトパッケージに格納。1波長当り最大300mW

最大6波長のDPSS / LDレーザーモジュール(355~1550 nm)をコンパクトパッケージに格納。1波長当り最大300mW
  • 最大6波長までビーム結合。小型ハウジングから効率的にファイバ出力
  • 波長ラインナップ30種類以上
  • エンドユーザーによる波長の追加可能
  • 出力ファイバ:シングルモード、偏光保持、マルチモード
  • 冷却ユニットオプション:パッシブまたはアクティブクーリング
  • DPSS/LD共に直接アナログ変調、デジタル変調可能
  • WindowTM互換レーザーコントロール・ソフトウェア付属
  • ソフトウェア・ドライバ:Metamorph, LabVIEW, Micromanager 対応

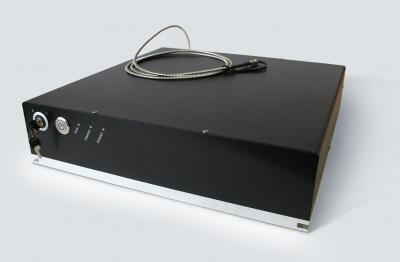

Omicron社の LightHUB+® は、プラグ&プレイのレーザー光源で、最高6波長までのDPSSまたはダイオードレーザーを、コンパクトで丈夫な筐体に搭載できます。波長ラインアップは 375nm から 1550nm で、光出力パワーは1レーザー波長当り 最大 300mW です。DPSS、LD共に直接変調が可能なので、AOMなどの外部変調器を必要としません。1波長から6波長まで、エンドユーザー自身で簡単にアップグレードできます。レーザーヘッド、光コンバイナブロック、インタフェースカードで構成される事前組立済みアップグレードキットをいつでも取り付けられます。出力ファイバは、シングルモードファイバ、偏光保持ファイバ、マルチモードファイバ のいずれかで、様々な出力コネクタや0.7㎜からのコリメートビーム出力を提供できます。6つの独立のアナログ及びデジタル変調入力と、RS-232、USBインタフェースで、統合的な制御環境を容易に整えられます。冷却方法はパッシブまたはアクティブです。光学テーブルや厚手のブレッドボードに設置する場合にはパッシブクーリングが可能です。独立した机上で使用する場合には、オプションの温度制御ファン付きアクティブクーリングユニットを、製品下部に取り付けて使用してください。

  • フローサイトメトリ
  • 共焦点顕微鏡
  • オプトジェネティクス
  • 検査・計測
  • マシンビジョン

最大6波長出力 プラグ&プレイ・直接変調レーザーコンバイナー”LightHUB+”使用例(論文リスト)

いずれも外部サイト内PDF、閲覧用ビューアにリンクしています。


モデルLightHUB+ Laser Light Engine
波長 / 出力(内部レーザーパワー)375nm / 20mW, 70mW
395nm / 120mW
405nm / 60mW, 120mW, 300mW
415nm / 120mW
425nm / 120mW
445nm / 50mW, 100mW
457nm / 100mW
460nm / 100mW
473nm / 20mW, 80mW, 100mW, 300mW
488nm / 20mW, 60mW, 80mW, 100mW, 150mW, 200mW
505nm / 80mW, 100mW
515nm / 25mW, 50mW, 80mW, 100mW, 150mW
532nm / 50mW, 80mW, 100mW, 150mW
552nm / 20mW, 60mW, 80mW, 100mW, 150mW
561nm / 20mW, 50mW, 80mW, 100mW, 150mW
594nm / 60mW, 100mW
633nm / 100mW
638nm / 40mW, 100mW, 150mW, 200mW
642nm / 140mW
647nm / 140mW
660nm / 130mW
685nm / 50mW
705nm / 40mW
730nm / 40mW
785nm / 120mW, 200mW
808nm / 140mW
830nm / 140mW
850nm / 100mW
945nm / 200mW
980nm / 200mW
1030nm / 150mW
1060nm / 150mW
1080nm / 80mW
1310nm / 50mW
1550nm / 100mW

※一部の波長については結合が制限される場合がございます。詳細はお問合せください。

結合ファイバタイプシングルモード、(PM)、マルチモードファイバ
結合ファイバ出力FC/APC, FC/PC, FCP8, SMA。コリメート出力径のご指定可
アナログ変調機能最高 1.5MHz
デジタル変調機能最高 150kHz (フル オン/オフ)
コントロールインタフェースタイプ:USB 2.0 / RS-232
インターロック、キースイッチ
コントロールソフトウェアWindowsTMベース・レーザーコントロールソフトウェア
電源要件12VDC or 90-240VAC, 50/60Hz
オプションLH+.COOL – LightHUB+用アクティブ冷却ユニットオプション
XX.CDRH – CDRH リモートコントロールボックスオプション
外形寸法L x W x H: 402mm x 402 x 97 mm (冷却ユニット含まず)
L x W x H: 402mm x 402 x 182 mm (冷却ユニット含む)
