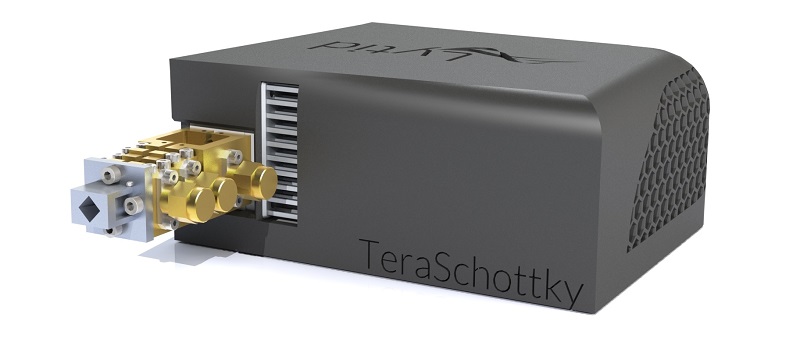

ミリ波・サブテラヘルツ発振器 TeraSchottky

パワフルな完全一体型サブ・テラヘルツ発振器。最先端のショットキーダイオード・マルチプライヤ利用。高出力 2～350mW。高いチューナビリティ <12%。周波数 > 75, 150, 300, 600 GHz。コンパクト（<1kg）で使い易い。

カタログダウンロードお問合せ

概要
応用例
主な仕様

高出力＆超小型サブテラヘルツ光源

ショットキーダイオードベース・サブテラヘルツ光源
数百ミリワットのハイパワー出力
600GHz以上まで周波数拡張可能
高速周波数切替え
軽量：わずか800g
広帯域な周波数チューナブル範囲
完全プラグ＆プレイで使い易い専用ソフトウェア
完全プログラム可能：周波数掃引、パルス変調、FM変調
外部トリガ：ロックインアンプ、テラヘルツカメラ、スレーブモード

Lytid社のTeraSchottkyは、最先端のショットキーダイオード・マルチプライヤを利用した低周波数テラヘルツ（THz）光源です。75GHzのベースユニットから、150GHz, 300GHz, 600GHzに周波数を拡張できます。数百mWまでの高い平均出力パワーと、高い周波数チューナビリティーをバランスよく備えたパワフルなテラヘルツ波発生器です。最高のユーザーエクスペリエンスを提供する完全一体型のプラグアンドプレイシステムで、ユーザーフレンドリーなソフトウェアによるリモートコントロールも可能です。
Lytidは、テラヘルツ光源の設計に関する受賞歴もある技術の高いメーカーで、TeraSchottkyは欧州宇宙プログラムから派生して開発された、信頼性の高い技術に裏打ちされています。

TeraSchottky サブ・テラヘルツ光源（発生器）チュートリアルビデオ

ミリ波・テラヘルツ波帯通信
テラヘルツイメージング・非破壊イメージング
THz帯デバイスの特性評価
THz帯スペクトル評価
磁性スピントロニクス特性評価

仕様	TeraSchottky
発振方式	連続発振CW
変調周波数	最大5kHz
周波数切替速度	4ms
チューナビリティ	>12%
操作方法	専用ソフトウェアによるリモート制御, USB接続
電源電圧／消費電力	12V／<50W
温度範囲	15~25℃
寸法／重量	55mm（H）×130mm（W）×110mm（L）／800g
接続	– トリガー：SMA with CMOS 3.3 V level – 12V power supply

ミリ波・サブテラヘルツ発振器 TeraSchottky

高出力＆超小型サブテラヘルツ光源

TeraSchottky サブ・テラヘルツ光源（発生器）チュートリアルビデオ

パフォーマンス例（サブテラヘルツ周波数 vs. 出力）
