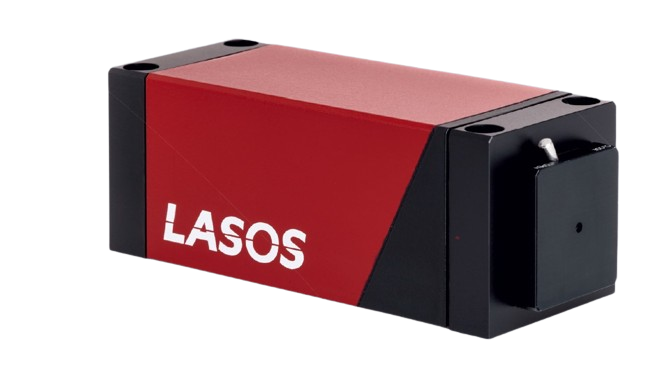

レーザーダイオードモジュール“LDM-XT laserシリーズ”

375~980nm の多彩な波長ラインナップと高品質ビーム。ファイバ出力または空間ビーム出力。最大出力250mW(波長に依存)。スペクトル幅 <3nm (オプション0.1nmまで可)
375~980nm の多彩な波長ラインナップと高品質ビーム
- コンパクトで丈夫なエレクトロニクス完全一体型ハウジング
- 高ビーム品質のシングルモード出力
- パワー制御ループによる高いパワー安定性
- 出力パワーを直接変調
- 低ノイズ
- 調整不要のファイバーカップリングモデルまたは位置安定性に優れた空間ビーム出力モデル
- あらゆるプラグイン・システムに最適
LASOS® LDM-XT laser シリーズは、個々のアプリケーションに必要な仕様を満たすようデザインされた最先端のレーザーダイオードモジュールです。モジュールコンセプトの採用により、求められる様々な光学・電気特性に適合させられます。
計装のためのOEMコンポーネントとしてでも、科学・研究用途でのスタンドアローン装置としても、常に最善の費用対効果を保証する複数の選択肢をご提供します。ハウジングはコンパクトかつ堅牢で、セットアップが簡単です。また高機能コントロールで、高い信頼性と正確性をお約束いたします。

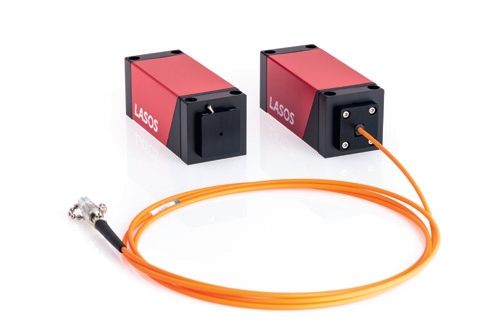

このレーザーモジュールの出力は、自由空間出力と、恒久的にアライメントされたシングルモード偏光保持ファイバ結合から選択できます。ファイバパッチコードは種々のジャケットやコネクタからご指定いただけます。さらに調整不要な装置接続のための高精度ファイバプラグやソケット、また複数のビームを一つのビームや1本のファイバに伝送するビームコンバイナといったオプトメカニカル・コンポーネントもご用意しています。
- 顕微鏡
- フローサイトメトリ
- 生化学分析研究
- DNAシーケンス
- ホログラム
- 工業計測
- 検査
- 基礎科学&教育
波長と出力パワー
波長 980nmにも対応いたします。ご相談ください。
波長 [nm] | モデルキーNo | 最大出力パワー (空間出力) [mW] | 標準出力パワー (ファイバー出力) [mW] | 高効率出力パワー (ファイバー出力) [mW] |
---|---|---|---|---|
375 | DLD-XT 375 | 50 | n/a | n/a |
395 | DLD-XT 395 | 100 | 40 | 60 |
405 | VLD-XT 405 | 250 | 60 | 150 |
415 | VLD-XT 415 | 100 | 40 | 60 |
425 | VLD-XT 425 | 100 | 40 | 60 |
445 | VLD-XT 445 | 80 | 30 | 50 |
457 | BLD-XT 457 | 80 | 30 | 50 |
473 | BLD-XT 473 | 80 | 30 | 50 |
488 | BLD-XT 488 | 160 | 65 | 100 |
505 | GLD-XT 505 | 65 | 25 | 40 |
515 | GLD-XT 515 | 65 | 25 | 40 |
520 | GLD-XT 520 | 40 | 15 | 25 |
633 | RLD-XT 633 | 85 | 35 | 50 |
638 | RLD-XT 638 | 170 | 70 | 100 |
660 | RLD-XT 660 | 100 | 40 | 60 |
685 | RLD-XT 685 | 40 | 15 | 25 |
705 | SLD-XT 705 | 35 | 15 | 20 |
730 | SLD-XT 730 | 35 | 15 | 20 |
785 | SLD-XT 785 | 170 | 70 | 100 |
808 | TLD-XT 808 | 120 | 50 | 70 |
830 | TLD-XT 830 | 220 | 90 | 130 |
その他の仕様
スペクトル幅(FWHM) | 代表値 <3 nm、 オプション < 0.5 nm※1 | |
---|---|---|
スペクトル線幅 | < 1 MHz | |
出力パワー | 波長により最大250 mW | |
出力パワー安定性(8時間以上) | <±2.0 % | |
ノイズ(10Hz ~ 20 MHz) | < 0.5 % rms2 | |
ウォームアップ期間 | < 10 分 | |
ポインティング安定性 | < 6 μrad K-1 | |
偏光比 | ≥ 200:1 | |
***** | 空間ビーム | ファイバー 結合 |
横モード M2 | < 1.3 、オプション <1.2 | <1.2 |
ビームウエスト径(1/e2) | 0.8 mm | N/A, オプション:コリメートビーム |
ビーム円形度 | 0.5~1、オプション 0.9~1 | 0.9~1 |
駆動電圧 | 12V | |
電力制御による変調 | ||
立上り/立下り時間 | <1 μs | |
最大帯域幅/変調深度 | 1 MHz / 1:100 | |
***** | アナログ | デジタル |
立上り/立下り時間 | < 10 ns | < 10 ns |
最大帯域幅/変調深度 | 100 MHz / 1:4※2 | 1 MHz |
※1. 488 nmと514 nmで使用可能、その他はご要望に応じます。
※2. 1 MHz / 1:100、50 MHz 1:20
✕
