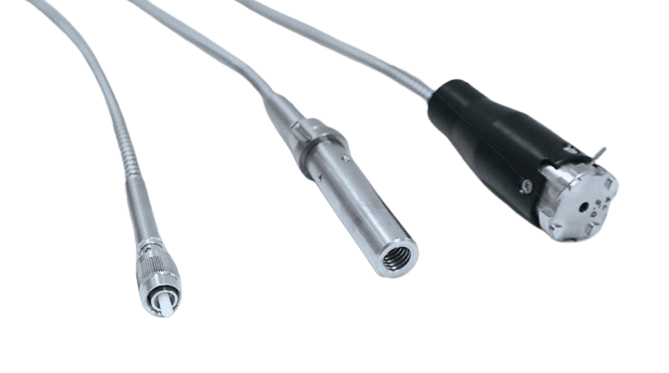

ファイバーケーブル/ファイバーコンポーネント各種

LASOS

ファイバ出力レーザー製造で培われた高い光ファイバ技術。 400~875 nm。APC or PC。ジャケット選択可。

ファイバ出力レーザー製造で培われた高い光ファイバ技術
  • ファイバーケーブル: 400~875 nm
  • ファイバジャケット選択可能
  • ファイバコネクタ APC or PC
  • ファイバパッチコード: カスタマイズ可能
  • 高効率レーザーカップリング

LASOS社では多彩な標準ファイバケーブルを在庫にてご用意しています。ファイバはファイバパッチコードとしてはもちろん、LASOS社製レーザー に最適化したファイバデリバリーシステムとしてもご提供いたします。カスタマイズにも柔軟に対応いたしますので、ご相談ください。

標準ファイバコンポーネント

ファイバーケーブル

ファイバ/タイプ 公称波長 動作波長範囲 モードフィールド径, MFD ※1 開口数, N/A ※2 ご注文コード
LPM 400 410 nm 400-500 nm 3.5±0.5 0.07 LPM 400
LPM 480 480 nm 450-600 nm 4.0±0.5 0.08 LPM 480
LPM 630 630 nm 600-785 nm 4.5±0.5 0.09 LPM 630

*1 公称波長における値
*2 公称波長, 1/e2 位置で定義
他のファイバータイプについてはご相談ください

ファイバージャケット

タイプ 外径 ご注文コード
PVC 2.8 mm orange 1
Steel-reinforced silicon 6 mm< grey 2
Stainless steel 4.5 mm metal 3

他のジャケットタイプについてはご相談ください

ファイバーコネクタ, APC or PC

端面 オプション 形状 ご注文コード
1 Type Wide W
Small S
2 Ferrule Metal M
Ceramics  C
3 Polish 0
8°full  8f
8°half  8h
8°center  8c

偏光方向(Eベクトル)はインデックスキーに合わせられています。他のコネクタもご提供可能です

標準ファイバアセンブリ

ファイバーパッチコード

シングルモードファイバー
ケーブル(ご注文コード)
動作波長範囲 ファイバジャケット ファイバコネクタ 長さ
LPM400-1-S-C-8h-S-C-8h-300 400-500 nm PVC FC/APC 300±30
LPM400-2-S-C-8h-S-C-8h-300 400-500 nm Steel-reinforced silicon FC/APC 300±30
LPM400-3-S-C-8h-S-C-8h-300 400-500 nm Stainless steel FC/APC 300±30
LPM480-1-S-C-8h-S-C-8h-300 450-600 nm PVC FC/APC 300±30
LPM480-2-S-C-8h-S-C-8h-300 450-600 nm Steel-reinforced silicon FC/APC 300±30
LPM480-3-S-C-8h-S-C-8h-300 450-600 nm Stainless steel FC/APC 300±30
LPM630-1-S-C-8h-S-C-8h-300 600-785 nm PVC FC/APC 300±30
LPM630-2-S-C-8h-S-C-8h-300 600-785 nm Steel-reinforced silicon FC/APC 300±30
LPM630-3-S-C-8h-S-C-8h-300 600-785 nm Stainless steel FC/APC 300±30

ファイバ長さはコネクタ末端から他方のコネクタ末端までの長さです

LASOS Laser シリーズ用ファイバーカップリングオプション

LASOS社の全てのレーザーについて、最適なファイバカップリングシステムをご提供いたします。
