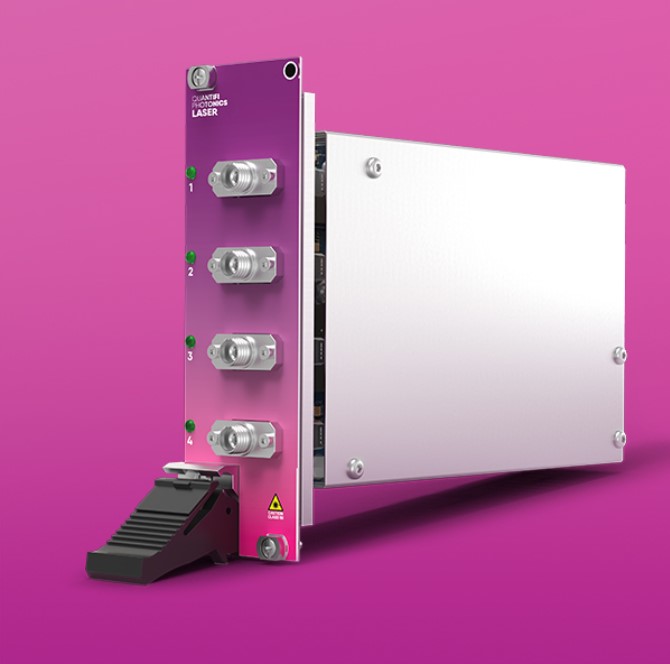

固定波長DFB光源レーザー1200シリーズ “PXI”

固定波長DFB光源レーザー1200シリーズ　“PXI”

Laser 1200 シリーズは、カスタマイズ性に優れた固定波長連続波（CW）レーザー光源で、幅広い波長と出力が用意されています。シームレスなPXI統合により、新規、または既存のPXIテストセットアップに容易に組み込むことができます。生産環境または研究環境において、信頼性と再現性の高い結果を提供しながら、省スペース、低コスト、テスト効率の向上を実現します。

お問い合わせ

特徴

幅広い波長と出力オプション

斬新なデザインアーキテクチャにより、お客様のご要望に応じて、異なる波長とパワーオプションでレーザー1200シリーズを迅速にカスタマイズすることができます。

優れた出力精度

フラットなパワー応答を実現する高度なキャリブレーションにより、コヒーレント/直交周波数分割多重（OFDM）伝送やWDMネットワークなどのアプリケーションに最適です。

1、2、4レーザーを1つのモジュールに搭載

18スロットのPXIシャーシに最大68チャネルを搭載し、高いチャネル密度を実現します。

シームレスなPXI統合

PXIの統合されたトリガと同期機能を電気および光学機器に活用することで、真のミックスドシグナル・テスト・プラットフォームを実現できます。

CohesionUI™によるシンプルで直感的な操作性

CohesionUIは、直感的なWebベースのユーザインタフェースで、最新のWebブラウザやスマートフォンから当社のPXI測定器を簡単に制御することができます。

アプリケーション事例

WDMネットワーク負荷
アンプテスト
CWDM用リファレンス光源
テレコムおよび物理学用の汎用安定光源

仕様

固定波長DFB光源レーザー1200シリーズ仕様書

General Specifications	PXI
Bus connection	PXIe
Optical connector type	FC/PC, FC/APC, SC/PC, SC/APC
Number of channels	1, 2 or 4
Slot count	1
Dimensions (HxWxD)	130 x 20 x 215 mm
Weight	~ 1 kg
Operating temperature range	5 °C to 45 °C
Storage temperature range	-40 °C to 70 °C

Power Specifications	PXI
AC input voltage range	Please refer to the latest PXI Express Hardware Specifications published by the PXI Systems Alliance.
AC input current
AC frequency range
DC output voltage
DC output current max
Dimensions (LxWxH)

Model Number	1201	1202	1203	1204
Fiber Type	SMF 28	SMF 28	SMF 28	900 nm: PM 8501 650 nm: MMF OM3
Number of channels	4	1, 2 or 4	4	2
Operating wavelengths (nm)	1271, 1291, 1311, 1331	1310	1351, 1371, 1391, 1411	655, 895
Wavelength accuracy	±3 nm (Typical) ±5 nm (Max)	±3 nm (Typical) ±5 nm (Max)	±3 nm (Typical) ±5 nm (Max)	± 5 nm (Typical) ±10 nm (Max)
Linewidth	0.2 nm / 36 GHz	0.2 nm / 36 GHz	0.32 nm / 50 GHz	900 nm: 2.7 fm / 1 MHz 650 nm: 3 nm / 2.1 THz
Maximum optical output power	7 dBm	7 dBm	7 dBm	10 dBm
Side mode suppression ratio	30 dB	30 dB	30 dB	30 dB

Model Number	1205	1207	1208	1209
Fiber Type	SMF 28	PM13101	SMF 28	SMF 28
Number of channels	4	1, 2 or 4	1, 2 or 4	1, 2 or 4
Operating wavelengths (nm)	980, 1060, 1310, 1550	1310	1550	1550
Wavelength accuracy	± 5 nm (Typical) ±10 nm (Max)	±3 nm (Typical) ±5 nm (Max)	±3 nm (Typical) ±5 nm (Max)	±3 nm (Typical) ±5 nm (Max)
Linewidth	TBC	0.3 nm / 52 GHz	1 MHz (Typical)	1 MHz (Typical)
Maximum optical output power	980 nm: 10 dBm 1060 nm: 10 dBm 1310 nm: 7 dBm 1550 nm: 7 dBm	14.5 dBm	10 dBm	13 dBm
Side mode suppression ratio	900 nm: 30 dB	30 dB (Min) 50 dB (Typical)	30 dB (Min) 50 dB (Typical)	30 dB (Min) 50 dB (Typical)

Model Number	1210	1211	1212	1213
Fiber Type	SMF 28	SMF 28	SMF 28	PMF 1300
Number of channels	1, 2 or 4	1, 2 or 4	2 or 4	2 or 4
Operating wavelengths (nm)	1550	1550	1310, 1550	1307.70, 1308.00, 1308.30, 1308.60
Wavelength accuracy	±3 nm (Typical) ±5 nm (Max)	±3 nm (Typical) ±5 nm (Max)	±1 nm (Typical)	±1 nm (Typical)
Linewidth	1310 nm: 0.2 nm 1550 nm: 1 MHz (Typical)	5 MHz (Max)	5 MHz (Max)	5 MHz (Max)
Maximum optical output power	1310nm: 7 dBm 1550nm: 10 dBm	14.5 dBm	14.5 dBm	14.5 dBm
Side mode suppression ratio	30 dB (Min)	40 dB (Min)	40 dB (Min)	40 dB (Min)

Model Number	1214	1215	1222	1223
Fiber Type	PMF 1300	SMF 28	PMF	PMF
Number of channels	2 or 4	2	4	4
Operating wavelengths (nm)	1311.10, 1311.40, 1344.70, 1312.00	1310, 1490, 1550	1283.16, 1285.11, 1287.06, 1289.02	1290.98, 1292.95, 1294.93, 1296.91
Wavelength accuracy	±1 nm (Typical)	±3 nm (Typical) ±5 nm (Max)	± 0.5 nm (Max	± 0.5 nm (Max
Linewidth	5 MHz (Max)	1310 nm: 0.2 nm, 1490 nm: 0.2 nm, 1550 nm: 1 MHz (Typical)	5 MHz	5 MHz
Maximum optical output power	14.5 dBm	1310 nm: 7 dBm, 1490 nm: 7 dBm, 1550 nm: 10 dBm	16 dBm (Max)	16 dBm (Max)
Side mode suppression ratio	40 dB (Min)	30 dB (Min)	40 dB (Min)	40 dB (Min)
