ファイバ・マルチチャンネル分光器
超小型ファイバ分光器。手のひらサイズで低価格・高コストパフォーマンス。高性能、高感度の新シリーズ発売（YSM-8103シリーズ / YSM-8104シリーズ / YSM-8105シリーズ）
- 低価格
- コンパクトな手の平サイズ：名刺サイズ程度
- 交差ツェルニターナー (Crossed Czerny-Turner) 型
- 干渉フィルタで2次回折スペクトルを消去
- 標準 SMA905 ファイバコネクタ
- 波長域＆光学分解能 (0.35-1nm) ご指定可
- 積算時間 0.5ms – 10s
- USB2.0 経由データ伝送＆給電
- RS232 インタフェース
- シリンドリカルレンズ選択可
- ピーク波長, FWHM, 中心波長を自動表示
ファイバ・マルチチャンネル分光器 モデル別特性概要
| 型番 | 波長域 | 波長分解能 | ピクセル数 | |
|---|---|---|---|---|
| 小型モデル 詳細 | YSM-8101-01 | 315 nm-1100 nm | 0.35 nm-1 nm | 3648ピクセル |
| YSM-8101-02 | 180 nm-1050 nm | 0.35 nm-5 nm | 2048ピクセル | |
| 高分解能モデル 詳細 | YSM-8102-02 | 180 nm-1100 nm | 0.1 nm-0.6 nm | 2048ピクセル |
| YSM-8102-03-01 | 800nm-1000nm | ~0.2nm | 2048 x 64ピクセル | |
| YSM-8102-03-02 | 670nm-1100m | ~0.3nm | 2048 x 64ピクセル | |
| YSM-8102-06-01 | 200nm-420nm | ~0.3nm | 4096ピクセル | |
| YSM-8102-06-02 | 200nm- 1000nm | ~0.6nm | 4096ピクセル | |
| YSM-8102-06-03 | 380nm-900nm | ~0.4nm | 4096ピクセル | |
| YSM-8102-06-04 | 305nm-595m | ~0.3nm | 4096ピクセル | |
| YSM-8102-06-05 | 900nm- 1000nm | ~0.1nm | 4096ピクセル | |
| YSM-8102-06-06 | 600nm-1100nm | ~0.3nm | 4096ピクセル | |
| YSM-8102-06-07 | 330nm-770nm | ~0.3nm | 4096ピクセル | |
| YSM-8102-06-08 | 500nm-720m | ~0.2nm | 4096ピクセル | |
| YSM-8102-06-09 | 800nm-1000nm | ~0.2nm | 4096ピクセル | |
| YSM-8102-06-10 | 250nm-400m | ~0.1nm | 4096ピクセル | |
| YSM-8102-06-11 | 390nm-610nm | ~0.2nm | 4096ピクセル | |
| VSM-8102-06-12 | 300nm-1100nm | ~0.6nm | 4096ピクセル | |
| YSM-8102-06-13 | 340nm-850nm | ~0.5nm | 4096ピクセル | |
| YSM-8102-06-14 | 795nm-905m | ~0. 1nm | 4096ピクセル | |
| YSM-8102-06-15 | 1005nm-1080m | ~0. 1nm | 4096ピクセル | |
| YSM-8102-06-16 | 750nm-870nm | ~0. 1nm | 4096ピクセル | |
| YSM-8102-06-17 | 250nm-350nm | ~0. 1nm | 4096ピクセル | |
| YSM-8102-06-18 | 350nm-450nm | ~0. 1nm | 4096ピクセル | |
| YSM-8102-06-19 | 660nm-734nm | ~0. 1nm | 4096ピクセル | 高感度モデル (裏面照射型CCD内蔵) 詳細 | YSM-8103-03 | 700 nm,350 nm,233 nm | 0.35 nm-1.5 nm | 2048 x 64ピクセル |
| YSM-8103-04 | 700 nm,350 nm,233 nm | 0.35 nm-1.5 nm | 2048 x 64ピクセル | |
| TEC付きモデル 詳細 | YSM-8104-07 | 200 nm-950 nm | ※~1 nm | 1024 x 58ピクセル |
| YSM-8104-08 | 200 nm-950 nm | ※~1 nm | 2048 x 122ピクセル | |
| 近赤外域用モデル 詳細 | YSM-8105-05 | 950 nm-1700 nm | ※~10 nm | 128ピクセル |
| YSM-8105-09 | 920 nm-1700 nm | ※~5 nm | 256ピクセル | |
| YSM-8105-10 | 920 nm-1700 nm | ※~3 nm | 256ピクセル | TEC付き近赤外域用モデル 詳細 | YSM-8106-12-01 | 900 nm-1700 nm | ~3.13 nm | 512ピクセル |
| YSM-8106-18-01 | 900 nm-2500 nm | ※~10 nm | 256ピクセル | |
| YSM-8106-19 | 900 nm-2500 nm | ※※~1nm | 512ピクセル |
※ 25µmスリットによる ※※ゲーティングとスリットにより決定します。

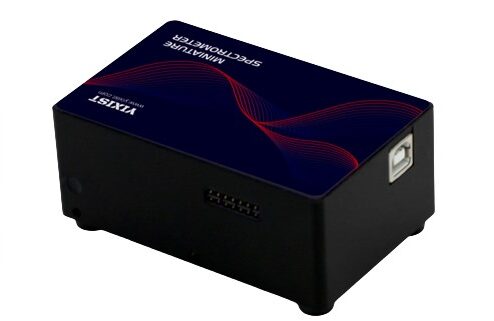

小型ファイバ・マルチチャンネル分光器 YSM-8101シリーズ
YSM-8101シリーズは超小型の分光器です。特に YSM-8101-02シリーズは回路を大幅に改良し、ダイナミックレンジ 10,000:1、最小積算時間 0.5ms、S/N比 600:1を達成。より進化した微小信号のスペクトル計測を実現します。RS232インタフェース付き、また対ノイズ性能を強化し、産業用途にも好適な製品です。
【用途】：発光＆吸収、反射＆透過、LED・サングラス・衣類等の分光分析、蛍光計測、レーザースペクトル計測、ソーラースペクトル計測
|  |
| YSM-8101シリーズ | 水銀ランプのスペクトル |
高分解能ファイバ・マルチチャンネル分光器 YSM-8102シリーズ
YSM-8102シリーズ ファイバ分光器には、光学・メカニカルともに高分解能のプラットフォームを採用しています。また持ち運びやすい小型サイズです。グレーティングは、必要な分解能や波長域に合わせて複数からお選びいただけます。波長域 180-1100nm の範囲の各種モデルのほか、ご指定も承ります。
【用途】：発光＆吸収、反射＆透過、LED・サングラス・衣類等の分光分析、蛍光計測、レーザースペクトル計測、ソーラースペクトル計測
 |  |
| YSM-8102シリーズ | 水銀ランプのスペクトル |
高感度ファイバ・マルチチャンネル分光器 YSM-8103シリーズ
YSM-8103シリーズは、紫外-近赤外用の分光器で、浜松ホトニクス(株)製S11510シリーズ裏面入射型CCDエリアイメージセンサをベースにしています。その優れたセンサ性能、最適化された回路により、ダイナミックレンジ 最大50,000：1の高感度を実現しました。200 nm – 1100 nmの交換可能なスリットにより分解能、感度の変更が出来ます。
【用途】：ラマン、近赤外弱分光
 |  |
| YSM-8103シリーズ | 重水素タングステン光源のスペクトル(1ms,平均50) |
TEC付きファイバ・マルチチャンネル分光器 YSM-8104シリーズ
【用途】：蛍光計測、ラマン
 |  |
| YSM-8104シリーズ | CCD素子の量子効率曲線 |
近赤外域用ファイバ・マルチチャンネル分光器 YSM-8105シリーズ
【用途】：野菜果物の鮮度と糖分の検査、肉の脂肪やたんぱく質含有量測定、穀物と種子の品質分析、油の組成分析、ライフサイエンス医薬品、医薬品の成分分析とプロセス監視、材料スクリーニング
 |  |
| YSM-8105シリーズ | 透過率測定 |
TEC付き近赤外域用ファイバ・マルチチャンネル分光器 YSM-8106シリーズ
【用途】：穀物・種子の水分分析・スクリーニング、食品、生物学、穀物と種子の品質分析、肉の脂肪やたんぱく質含有量測定、生命科学、薬品の成分分析とプロセス監視、プラスティック製品の製造・成分検査・品質管理その他近赤外での弱い光でのアプリケーション
 |  |
| YSM-8106シリーズ | 代表的試験結果（キセノンランプスペクトラム） |
- 発光＆吸収
- レーザースペクトル計測
- ソーラースペクトル計測
- 蛍光計測
- 反射＆透過
- 製品（LED, サングラス、衣類等）の分光分析
- ラマン
| 製品シリーズ ※1 | YSM-8101-01シリーズ | YSM-8101-02シリーズ |
|---|---|---|
| 外形寸法 | 94 mm×60 mm×36.5 mm | 94 mm x 60 mm x 34.5 mm |
| 重量 | 0.3 Kg | |
| 波長域 ※1 | 315 nm-1100 nm | 180 nm-1100 nm |
| 波長分解能 (参考値)※1 | 0.35 nm-1 nm | 0.35 nm-5 nm |
| ファイバコネクタ | SMA905 | SMA905 |
| 検出部 | 東芝製 TCD1304 Linear CCD, 3648 ピクセル | 浜松ホトニクス(株)製 S11639 2048 Linear CCD, 2048 ピクセル |
| シグナル/ノイズ比 | 300:1 フルシグナル当り | 600:1 フルシグナル当り |
| 積算時間 | 4 ms-10 s | 0.5 ms-65 s |
| ダイナミックレンジ | 300:1 | 10000:1 |
| コンピュータ・インターフェイス | USB2.0, RS232 | USB2.0, RS232 |
| 製品シリーズ ※1 | YSM-8102-02シリーズ | YSM-8102-03シリーズ | YSM-8102-06シリーズ |
|---|---|---|---|
| 外形寸法 | 140 mm x 110 mm x 46 mm | 140 mm x 110 mm x 46 mm | 140 mm x 110 mm x 46 mm |
| 波長域 | 180 nm-1100 nm | 200 nm-1100 nm | ゲーティングに依拠 |
| 波長分解能 (参考値)※1 | 0.06 nm-0.6 nm | 0.1nm(スリット・グレーティングによる) | スリット・ゲーティングに依拠 |
| ファイバコネクタ | SMA905 | SMA905 | SMA905 |
| 検出部 | “浜松ホトニクス(株)製 S11639 2048 Linear CCD, 3648 ピクセル” | 浜松ホトニクス(株)製 S11510シリーズ エリアアレイ型 裏面入射型CCD, 2048 x 64ピクセル | 浜松ホトニクス(株)製 S13496 リニアイメージセンサ, 4096ピクセル |
| シグナル/ノイズ 比 | 600:1 フルシグナル当り | 800：1 | 600：1 フルシグナル当たり |
| 積分時間 | 0.5 ms-10 s | 1ms-10s | 0.5 ms-65 s |
| ダイナミックレンジ | 300:1 | 50000:1（代表値） | 10000：1 |
| コンピュータ・インターフェイス | USB2.0, RS232 | USB2.0, RS232/RS422 | USB2.0, RS232 |
| 製品シリーズ (高感度モデル) ※1 | YSM-8103-03シリーズ | YSM-8103-04シリーズ (UV域感度向上モデル) | YSM-8104-07シリーズ | YSM-8104-08シリーズ |
|---|---|---|---|---|
| 外形寸法 | 165 mm x 110 mm x 38 mm | 190 mm x 120 mm x 66 mm | ||
| 波長域※1 | 700 nm,350 nm,233 nm | 200 nm-950 nm | ||
| 波長分解能 (参考値)※1 | 0.35 nm-1.5 nm | ~1 nm(25µmスリットによる) | ||
| ファイバコネクタ | SMA905 | SMA905 | SMA905 | SMA905 |
| 検出部 | 浜松ホトニクス(株)製 S11510シリーズ エリアアレイ型 裏面入射型CCD, 2048 x 64ピクセル | 浜松ホトニクス(株)製 S10420-01シリーズ 裏面入射型CCD, 2048 x 64ピクセル | 浜松ホトニクス(株)製 S7031-1006s エリアアレイ型 裏面入射型CCD, 1024 x 58ピクセル | 浜松ホトニクス(株)製 S10141-1107S-01 裏面入射型CCD, 2048 x 122ピクセル |
| シグナル/ノイズ 比 | 800:1 | 1000:1 | ||
| 積算時間 | 1 ms-10 s | 8 ms-3600 s | ||
| ダイナミックレンジ | 50000：1 | 100000:1 | ||
| コンピュータ・インターフェイス | USB2.0, RS232 | USB2.0, RS232 | USB2.0, RS232 | USB2.0, RS232 |
| 製品シリーズ ※1 | YSM-8105-05シリーズ | YSM-8105-09シリーズ | YSM-8105-10シリーズ |
|---|---|---|---|
| 外形寸法 | 165 mm × 110mm × 38 mm | 94 mm x 60 mm x 36.5 mm | 94 mm x 60 mm x 36.5 mm |
| 波長域 | 950 nm-1700 nm | 920 nm-1700 nm | 920 nm-1700 nm |
| 波長分解能 (参考値)※1 | ~10 nm(25µmスリットによる) | ~5 nm(25µmスリットによる) | ~3 nm(25µmスリットによる) |
| ファイバコネクタ | SMA905 | SMA905 | SMA905 |
| 検出部 | InGaAs, 128 ピクセル | InGaAs, 256 ピクセル | InGaAs, 256 ピクセル |
| シグナル/ノイズ 比 | 10000:1 | – | 16666:1 |
| 積算時間 | 0.1 ms-65 s | 0.1 ms-65 s | 0.1 ms-65 s |
| ダイナミックレンジ | 14000:1 | – | 16666:1 |
| コンピュータ・インターフェイス | USB2.0, RS232 | USB2.0, RS232 | USB2.0, RS232 |
| 製品シリーズ ※1 | YSM-8106-12シリーズ | YSM-8106-18シリーズ | YSM-8106-19シリーズ |
|---|---|---|---|
| 外形寸法 | 190mm×120mm×66mm | 94 mm x 60 mm x 36.5 mm | 94 mm x 60 mm x 36.5 mm |
| 波長域 | 950 nm-1700 nm | 920 nm-1700 nm | 920 nm-1700 nm |
| 波長分解能 (参考値)※1 | ~10 nm(25μmスリットによる) | ~5 nm(25μmスリットによる) | ~3 nm(25μmスリットによる) |
| ファイバコネクタ | SMA905 | SMA905 | SMA905 |
| 検出部 | InGaAs, 256 ピクセル | InGaAs, 256 ピクセル | InGaAs, 256 ピクセル |
| シグナル/ノイズ 比 | 10000:1 | – | 16666:1 |
| 積算時間 | 0.1 ms-65 s | 0.1 ms-65 s | 0.1 ms-65 s |
| ダイナミックレンジ | 14000:1 | – | 16666:1 |
| コンピュータ・インターフェイス | USB2.0, RS232 | USB2.0, RS232 | USB2.0, RS232 |
※1 モデルにより異なります。詳細なモデルごと仕様は製品カタログをダウンロードの上、モデルラインナップをご参照ください。
注記：日本語マニュアル付き。モデルの詳細は製品カタログをご参照ください。
✕
