コンパクト&高耐久、組込み向け単一周波数レーザー

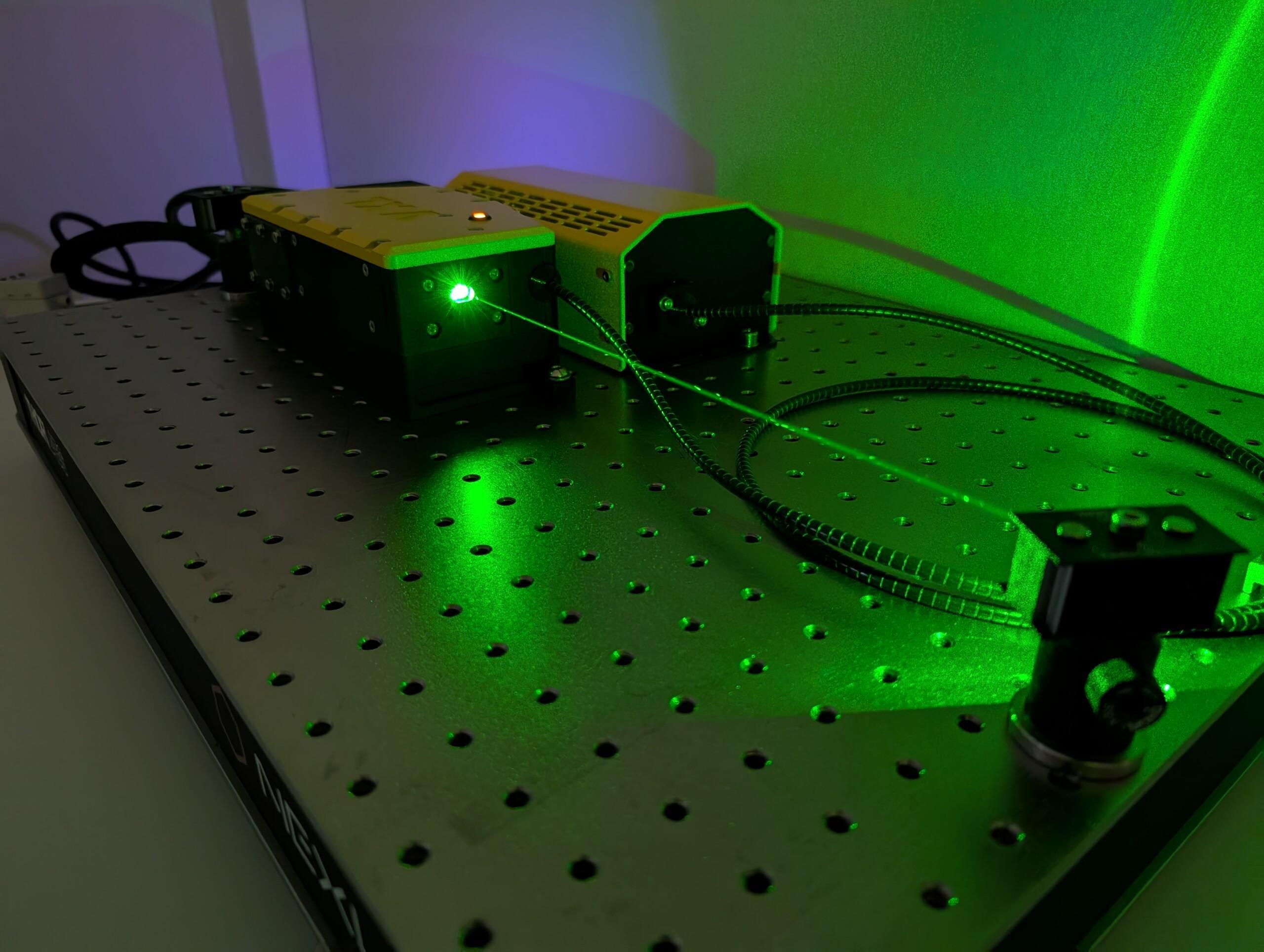

VXL®シリーズは、VALOシリーズと同じVECSEL技術をベースに、研究室での使用から実機組み込みを前提として設計された次世代プラットフォームです。レーザーヘッドとポンプユニットを分離したモジュール構成により、24時間365日の連続運用、堅牢な密閉共振器構造、優れたSWaP-C(サイズ・重量・消費電力・コスト)を実現しています。ファイバ入出力インターフェースにも対応し、フィールド設置型の装置にも組み込みやすい設計です。
- 広帯域：350nm〜2150nm
- 高出力：最大10W(SF)/3W(SHG)
- 狭線幅：瞬時100Hz未満／10kHz未満@RMS 10μs／100kHz未満@RMS 100μs
- 小型・モジュール設計：ヘッド1.6L/ポンプユニット1.8L
- 高いファイバー結合効率
VXL SFは近赤外〜可視長波長域を直接発振でカバーするモデルです。VXL SHGは、共振器内部で第二高調波発生(SHG)を行うことで、紫外〜可視域での出力を実現しています。SHGモデルでは基本波(水平偏光)を副出力として同時に取り出すことも可能です。レーザーヘッドとポンプユニットを分離したモジュール設計により、スペア部品を用いた迅速かつ容易なメンテナンスに対応します。
| モデル | VXL SF | VXL SHG |
|---|---|---|
| 発振方式 | 直接発振VECSEL（CW） | 共振器内倍波VECSEL（CW） |
| ゲイン媒質 | 光励起半導体ゲインミラー | |
| 対象波長 | 700 – 2150 nm | 350 – 800 nm |
| 出力（外部励起レーザー使用）1 | 0.5 – 10 W | 0.01 – 3 W |
| 粗調整範囲 2 | 最大 ±1 nm | 最大 ±0.5 nm |
| モードホップフリー掃引範囲 3 | 1 GHz超（高速）／10 GHzまで（低速） | 2 GHz超（高速）／15 GHzまで（低速） |
| 線幅（自走時）（代表値） | 瞬時100 Hz未満／RMS 10 μsで10 kHz未満／RMS 100 μsで100 kHz未満 | |
| 周波数変調（代表値） | ピエゾ素子、帯域10 kHz、感度50 MHz/V | |
| 位相変調（代表値, オプション） | 共振器内EOM、帯域1 MHz、感度50 kHz/V | |
| RMS RIN（自走時） | 0.05%未満（10 Hz–3 MHz） | |
| パワー安定性（自走時） | 8時間RMSで0.5%未満 | |
| 光信号対雑音比 | 100 dB超 | |
| ビーム品質 4 | M2 < 1.1（TEM00） | |
| ビーム径／発散角 4 | 1.5 mm未満／5 mrad未満 | 1.5 mm未満／8 mrad未満 |
| 偏光 | 水平（p偏光） | 垂直（s偏光） |
| 副出力 | なし | 基本波（水平、p偏光） |
| 偏光消光比 | 20 dB超 | |
| レーザーヘッド寸法 | 214×103×74 mm（1.6 L、ラックマウント、2U） | |
| ポンプユニット寸法 | 214×110×75 mm（1.8 L、ラックマウント、2U） | |
| ユーザーインターフェース | Ethernet/USBによるリモート制御、PC用GUI、ポンプユニット側に簡易UI | |
| 電源（外部ユニット） | 入力100–240 VAC、50–60 Hz／出力24 VDC、300 W | |
| 冷却 2 | 水冷式チラー、ラックマウント、4HU（他形態も対応可） | |
1 出力は波長に依存します。戻り光のある用途では、シングルステージアイソレータの使用を推奨します。
2 粗調整範囲は波長に依存します。
3 モードホップフリー掃引範囲(高速)は、ピエゾ電圧制御によって掃引されるレーザー共振器のフリースペクトラルレンジに対応します。拡張モードホップフリー掃引範囲(Extended MHFTR)は、ピエゾスタックと他のチューニング素子を同時に調整することで達成されます。
4 レーザー出射口における代表値です。ビーム径はビームの1/e²レベルでの全幅、発散角は全平均発散角を示します。値はレーザー共振器の構成、すなわち波長に依存します。
5 標準仕様の水冷ユニットは19インチラックマウント対応です。
