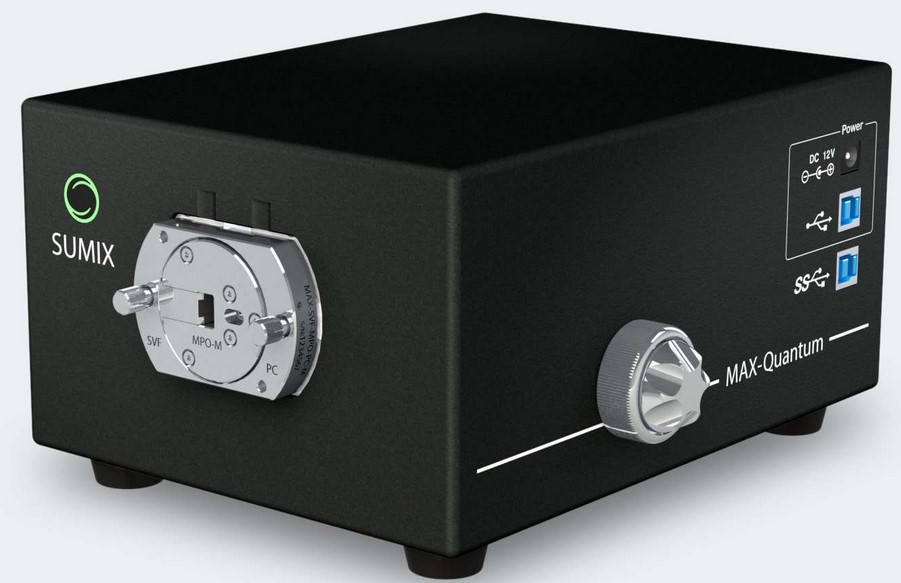

光コネクタ端面3D測定干渉計

SUMIX

光コネクタの端面を3Dで測定可能な干渉計です。マイケルソン干渉計使用、幅広いタイプのファイバコネクタに対応した高分解能・広範囲で測定が可能。IEC（国際規格）に準拠した研磨品質の確認・コネクタ端面の形状の検査が可能です。

光コネクタ端面 3D測定 干渉計の特長

光コネクタ端面3D測定干渉計は、研磨および組立工程における光ファイバフェルール、パッチコード、ピッグテール、ベアファイバの検査用に設計された干渉計です。マイケルソン干渉計を使用。同等分解能でも幅広く測定に対応し、鮮明な3D画像表示が可能です。また本製品シリーズは人間工学に基づいた検査治具として設計されおり、直感的で使いやすいソフトウェアもご用意しております。IEC国際規格に準拠したコネクタ端面の形状の検査・研磨品質の確認を行うことが出来ます。

高解像度の3D測定を実現

光コネクタ端面3D測定干渉計-高解像度-20230609単心コネクタでは0.53 μm、多心コネクタでは1.47 μmの高解像度を実現します。





鮮明な3D画像表示

光コネクタ端面3D測定干渉計-鮮明3D-20230609マイケルソン干渉計を使用した鮮明な3D画像表示によりコネクタ端面の詳細解析を可能にします。





広い視野範囲での3D測定

光コネクタ端面3D測定干渉計-広視野範囲-202306096.0×4.4mm （※MAX-Quantum）MPOコネクタのガイドホールからガイドホールまで測定可能にします。同等の分解能でも幅広い測定が可能です。





Side+Front View機能（角度・平行度測定）

光コネクタ端面3D干渉計-SiDE-FRONT-VIEW-20230609Side＋Front View機能によりガイドピンの角度と平行度測定が可能です。
対応機種：Max-Quantum、MAX-QM+





3D測定 オートフォーカス機能 　

光コネクタ端面3D測定干渉計-オートフォーカスー20230609ワンクリックで焦点合わせができ、光コネクタ端面の3D測定が可能。



3D測定 傷自動判定機能

光コネクタ端面3D測定干渉計-傷自動判定-20230609傷自動判定機能により0.53μmもの小さな傷を識別します。

対応機種：Max-Quantum、MAX-QS+





校正不要の専用取付治具

光コネクタ端面3D測定干渉計-校正不要専用ジグー20230609豊富な専用取付治具（別売り）により毎日の校正作業は不要にします。





使いやすいソフトウェア（日本語対応）

光コネクタ端面3D測定干渉計-ソフトウェアー20230609すべての測定データを1か所に保存し、PDF, Excel/CSV形式の出力が可能です。

検査用途

  • 単心・多心パッチコード
  • MIL スペック端子
  • レーザー切断リボン
  • 切断済みベアファイバ
  • ベアフェルール
  • 大口径ファイバ
  • 平面研磨

偏光保持ファイバの検査対応ソフトウェア

上部サンプルレポートMPO PMファイバ　SUMIX

MaxInspectソフトウェアの新機能により、個々の繊維応力棒の向きをカスタム設定できるようになりました。これにより、偏光方向を正確に制御することができます。偏光方向の正確な制御を可能にします。ロッド間のサイズと距離を調整する機能により、PMファイバ（パンダファイバ）の可能なすべての構成を完全にサポートします。光コネクタの品質を評価するための国際標準に可能な限り近い基準に従ってコネクタの形状検査と異常検査が行えるため、製造業者にとって幅広いメリットがあります。


MaxInspectソフトウェア機能 概要・メリット

  • 干渉計および顕微鏡プローブで使用可能
  • マルチファイバおよびシングルファイバに対応
  • ベンチトップ顕微鏡PolarisでMTをシフト操作
  • カスタムファイバ構成
  • ファイバごとにストレスロッドの角度を調整可能
  • PMロッドの直径を変更
  • PMロッド間の距離をカスタム設定
  • ロッド角度の合否結果

サンプル測定レポート 事例　MPO 24 PM

サンプル測定レポート　PDF
ソフトウェアによるファイバの検査レポートの事例になります。

サンプルレポートMPO PMファイバ　SUMIX
3D 表面3D表面（処理済）2D表面（処理済）変調
3D 表面　SUMIX 3D表面（処理済）SUMIX2D表面（処理済） SUMIX 変調　SUMIX

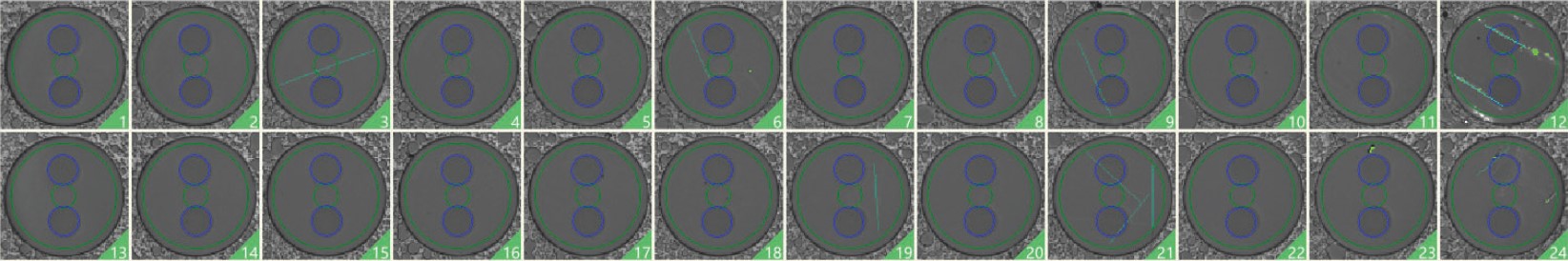

ファイバ断面集合ーSUMIX

製品仕様一覧

※リンクより外部製品ページ（英文）に遷移します。
品名WIZ-QS-110MAX-QS+ MAX-QM+ MAX-Quantum
外観WIZ-QS-110-20230616-MAX-QS+20230616-MAX-QM+202230616-max-quantum-20230616-
タイプシングルファイバコネクタ用シングルファイバコネクタ用シングル＆マルチファイバコネクタ用シングル＆マルチファイバコネクタ用
解像度2.5 µm1.1 µm2.2 µm1.47 µm
測定時間1.3 sec2 sec1 sec (単心)3 sec (MT12)1.4 sec (単心)7 sec (MT12)
視野範囲1.2×0.9 mm1.1×0.9 mm5.6×3.5 mm6.0×4.4 mm
Side＋Front View機能––〇〇
オートフォーカス機能〇〇〇〇
傷自動判定機能–〇–〇
外形寸法 (H×W×L)150×120×90 mm103×137×183 mm103×137×183 mm181×213×117 mm
質量3.9 kg3.9 kg3.8 kg4.8 kg
対応コネクタ
ST, FC, SC
(PC, UPC & APC)		〇〇〇〇
MU, LC
(PC, UPC & APC)		〇〇〇〇
E2000TM
(PC, UPC &APC)		〇〇〇〇
MIL-ST (M83522/16, MIL-C-83522)
M29504/14(MIL-PRF-29504/14)		〇〇〇〇
SMA905×〇〇〇
MT-RJ
(PC & APC)		×〇〇〇
MT12 – MT72
(PC & APC)		××〇〇
MT16, MT32
(PC & APC)		××〇〇
MTP®/ MPO
(PC & APC)		××〇〇
MTP®/ MPO
(12-72 fiber and 16-32 fiber PC & APC)		××〇〇
