フォーカスチューナブルレンズ（焦点可変レンズ）EL, ELMシリーズ

電動チューナブルレンズ、手動チューナブルレンズ、ELM（電気式レンズモジュール）の3つの製品ランナップ。高速応答、堅牢性、高信頼性を備えレーザー加工から研究分野、3Dプリント等まで幅広いアプリケーションでご使用いただけます。

概要
応用例
主な仕様

焦点可変レンズフォーカスチューナブルレンズ（電気式・手動式・電気式モジュール）

Optotune社は液体レンズとして知られるフォーカス・チューナブル・レンズのリーディング・サプライヤーです。Optotune社のレンズは、電気式チューナブルレンズ、手動式チューナブルレンズ、ELM（電気式レンズモジュール）の3つの製品群から構成されています。

電気的、または機械的に動作するチューナブルレンズは、従来の光学機器と比べ、際立った優位性を備えています。Optotune社のレンズは、サイズ、調整範囲、透過範囲、速度など、ご要望に合わせたカスタマイズが可能です。お客様のご要望をお聞かせ下さい。実現可能性を評価させていただきます。従来の光学製品に比べ、フォーカスチューナブルレンズの主要な5つのメリットは以下の通りです。

コンパクト設計
高速応答
高い信頼性
堅牢
公差感度が低い


マシンビジョンにおいての高速フォーカシング向けのOptotune液体レンズ	液体レンズとZemaxでの使用方法に関するWebinar

マシンビジョン
レーザーマーキング、彫刻
レーザークリーニング、溶接、穴あけ
バイオメトリックシステム
微細加工
3Dプリンティング、積層造形
レーザープロジェクションテンプレーティング
バーチャルリアリティ・ヘッドセット
光コヒーレンス・トモグラフィー（OCT）
レーザー照明
ビームエキスパンダー
顕微鏡観察
原子トラッピング
計測
虹彩認識
口腔内スキャナー
眼科機器の屈折補正
教育分野

ELシリーズ(電気式焦点可変レンズ）＆MLシリーズ（手動式焦点可変レンズ）

※リンクよりデータシートをご覧いただけます。

製品名	製品概要	有効開口(mm)	サイズ ØxH (mm)	レンズタイプ	光学的出力範囲(dpt)	屈折率
EL-3-10	電気式焦点可変レンズ	3	10 x 4.0	平凸から平凹	-13 ～ + 13	1.30
EL-10-30-TC	電気式焦点可変レンズ	10	30 x 9.7	平凸	+8.3 ～ +20	1.30
EL-10-30-C	電気式焦点可変レンズ	10	30 x 20.7	平凸（オプション：オフセットレンズ）	+5 ～+10, -1.5 ～ +3.5	1.30
EL-10-42-OF-NIR（レーザー加工向け）	電気式焦点可変レンズ	10	42 x 41	平凸 + 光学フィードバック付き平凹オフセットレンズ	-2 ～ +2	1.30
EL-10-42-OF-532（レーザー加工向け）	電気式焦点可変レンズ	10	42 x 41	平凸 + 光学フィードバック付き平凹オフセットレンズ	-2 ～ +2	1.30
EL-12-30-TC	電気式焦点可変レンズ	12	30 x 5.8	平凸から平凹	-6 ～ +10	1.45

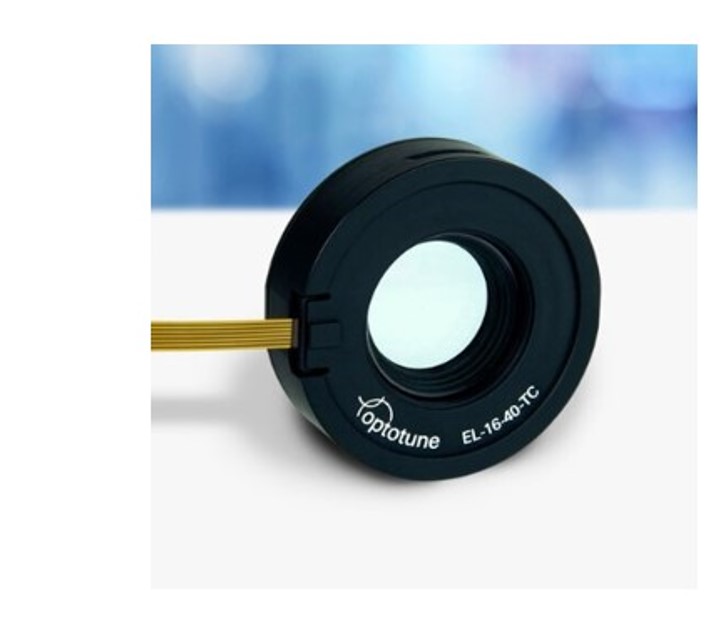

EL-16-40-TC	電気式焦点可変レンズ	16	40 x 11.9	平凸から平凹	-2 ～ +3, -10 ～ +10	1.30
EL-16-40-TC-VIS-20D	電気式焦点可変レンズ	16	40 x 11.9	平凸から平凹	-2 ～ +3, -10 ～ +10	1.30
ML-20-37	手動式焦点可変レンズ	20	37 x 13.2	平凸から平凹	-18 ～ +18	1.38

ELM-F シリーズ（電気式固定焦点レンズモジュール）

※リンクよりデータシートをご覧いただけます。

製品名	焦点距離（mm）	F #	推奨画素サイズ	カメラセンサフォーマット	マウント	コネクタタイプ
ELM-5-5.0-7-S	5 mm	5	2.2μm	1/2.5″	S-マウント	FPC
ELM-12-5.6-9-S	12 mm	5.6	2.4 μm	1/1.7″	S-マウント	FPC
ELM-16-5.6-9-S	16 mm	5.6	2.4 μm	1/1.7″	S-マウント	FPC
ELM-25-5.6-9-S	25 mm	5.6	2.4 μm	1/1.7″	S-マウント	FPC
ELM-12-2.8-18-C	12 mm	2.8	2.4μm	1.1″	C-マウント	Hirose
ELM-25-2.8-18-C	25 mm	2.8	2.4μm	1.1″	C-マウント	Hirose
ELM-35-5.6-14-C	35 mm	5.6	3.0μm	2/3″	C-マウント	Hirose
ELM-35-5.6-16-C	35 mm	5.6	3.0μm	1″	C-マウント	Hirose
ELM-60-4.0-24-C	60 mm	4	5.0μm	4/3″	C-マウント	Hirose
ELM-75-4.0-8-C-NIR	75 mm	4	3.45μm	1/2″	C-マウント	FPC
ELM-80-4.0-24-C	80 mm	4	5.0μm	4/3″	C-マウント	Hirose
ELM-150-7.5-11-C	150 mm	7.5	5.0μm	2/3″	C-マウント	Hirose
ELM-300-10.0-11-C	300 mm	10	8.0μm	2/3″	C-マウント	Hirose

ELM-T シリーズ（電気式テレセントリックレンズモジュール）

※リンクよりデータシートをご覧いただけます。

光学倍率	製品名	カメラセンサフォーマット	F #	作動距離（㎜）
0.16x	TS1-0166-258-EL	1″	F/6.8	180.5 – 368.0
0.267x	TS43F-0267-208-EL	4/3″	F/7.5	138.6 – 263.6
0.28x	TS12-028-115-EL	1/2″	F/4.5	136.0 – 106.0
0.35x	TS1-0346-138-EL	1″	F/6.5	114.0 – 154.0
0.36x	TS23-036-115-EL	2/3″	F/4.5	107.0 – 135.3
0.50x	TS1-05-110-EL	1″	F/7.2	95.0 – 122.6
0.56x	TS43-056-200-EL	4/3″	F/8.5	157.0 – 227.0
0.60x	TS23-06-115-EL	2/3″	F/4.5	100.0 – 125.0
0.60x	TS11-06-160-EL	1.1″	F/8	136.0-176.0
0.638x	TS1-0638-70-EL	1″	F/8.6	61.0-72.3
0.80x	TS11-08-110-EL	1.1″	F/7.5	97.0-120.0
1.00x	TST23-1.0-110-EL	2/3″	F/10.0	98.8 – 122.8
2.00x	TS23-2.0-110-EL	2/3″	F/16.6	102.0 – 122.0
3.00x	TS1-3.0-110-EL	1″	F/19.6	95.0 – 120.0
4.00x	TS1-4.0-110-EL	1″	F/22.9	99.0 – 118.0
6.00x	TS1-6.0-110-EL	1″	F/37.7	96.0 – 121.0
6.00x	TS28.6mm-6.0-165-EL	1.76″	F/30.2	60.0 – 70.0

*全モデルにOptotuneフォーカスチューナブルレンズを搭載。EL-16-40-TC-VIS-5D-Cはモジュールに含まれません。別途注文が必要になります。

光学倍率	製品名	カメラセンサフォーマット	NA	作動距離（㎜）
0.243x	TCEL23036 (a)	2/3″	F/8	73.3 – 122.8
0.50x	TCEL050	2/3″	F/12	112.2 – 146.0
0.67x	TCEL066	2/3″	F/12	112.3 – 146.0
0.75x	TCEL075	2/3″	F/12	112.5 – 146.0
1.00x	TCEL100	2/3″	F/12	107.0 – 124.0
1.50x	TCEL150 (b)	2/3″	F/16	117.9 – 142.1
2.50x	TCEL250 (b)	2/3″	F/20	117.8 – 142.2
3.50x	TCEL350 (b)	2/3″	F/24	117.8 – 142.2

(a) 単色光（LED発光）での算出値であり、白色光での性能幅は小さくなります。
(b) 垂直光軸で使用した場合の性能保証値です。

光学倍率	製品名	カメラセンサフォーマット	F #	作動距離（㎜）
0.193x	S5VPJ1565	1″	0.01	193.6 – 338.7
0.289x	S5VPJ6060 **	1″	0.02	137.4 – 205.8
0.311x	S5VPJ1260 **	1″	0.02	155.1 – 211.2
0.578x	S5VPJ2898 **	1″	0.03	81.8 – 98.2
2.000x	S5VPJ6420**	1.1″	0.05	68.2 – 74.2

全機種にOptotune フォーカスチューナブルレンズを搭載 ** レンズは同軸照明にも対応

光学倍率	製品名	カメラセンサフォーマット	F #	作動距離（㎜）
1x	VS-THV1-110/S-LQL1	1″	F/10	106.1 – 120.0
2x	VS-THV2-110/S-LQL1	1″	F/9.6	105.4 – 115.6
2x	VS-TCH2-65-LQL1	2/3″	F/13.5	63.5 – 66.1
4x	VS-TCH4-65-LQL1	2/3″	F/17.5	64.7 – 65.3

* 全機種にOptotune フォーカスチューナブルレンズを搭載

光学倍率	製品名	カメラセンサフォーマット	F #	作動距離（㎜）
0.15x	EO 36-188	1/2″	F/10	169.0 – 265.0
0.24x	EO 36-189	1/1.8″	F/10	91.0 – 173.0
0.37x	EO 36-190	1/1.8″	F/10	84.0 – 101.0
0.75x	EO 36-192	2/3″	F/10	85.0 – 99.0
