ビームシフティングデバイス XPRシリーズ、BSW-20

拡張ピクセル分解能を備えた2位置または4位置のアクチュエータによるビームシフティングデバイスです。標準開口径 9～33mm。3Dプリンタ、カメラ、計測、光結合などでご活用いただけます。

概要
応用例
主な仕様

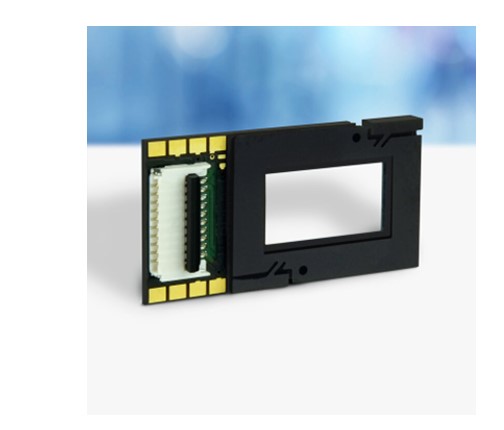

ビームシフティングデバイスアクチュエータ XPRシリーズ

ビームシフティングデバイス　XPRシリーズは拡張ピクセル分解能を持つ2位置または4位置のアクチュエータです。ガラスのウィンドウの傾きを正確に調整することで、透過光が横方向に移動します。標準開口径は 9～33mm です。標準はTexas Instruments DLP®技術ベースのプロジェクションシステム向けですが、3Dプリンタ、カメラ、計測、光結合など他のアプリケーションにも使用いただけます。

高精度な角度位置制御：±5～8%（代表値）
高速遷移時間：1.2～1.35 ms（代表値）
低ノイズ：30cmの距離で20 ～ 22dBA（代表値）
50Hzまたは60Hz で最高75°C までの温度で完全校正済み


動作原理：画素シフトの原理は、ガラス窓を傾けることにあります。	XPRは、ガラス窓を1軸/2軸に傾けて、複数の異なる位置に到達させます。この結果、各ピクセルは2つ/4つの位置に投影されます。

高解像度対応ビームシフティングデバイス　BSW-20

高解像度用途ビームシフターをラインナップしております。解像度を4倍に拡大。カラーカメラにおけるディベイヤー処理、モノクロカメラ、サーマルカメラにご使用いただけます。

XPRシリーズ対応アプリケーション

3Dプリンタ
カメラ
計測
光結合

BSW-20 対応アプリケーション

監視
ディスプレイ画面検査
プロジェクタ
カラーカメラにおけるディベイヤー処理
モノクロカメラ
サーマルカメラ

製品ラインナップ仕様概要

製品名	概要
XPR-9-2P	画像解像度をqHDから720Pに倍増可能 1msの高速の遷移時間 30cmで17dBAの低騒音フレームレートは50Hzと60Hzに対応 HMD（ヘッドマウントディスプレイ）に最適
XPR-20	高い角度位置精度：±< 5（代表値）高速遷移時間：<1.2 ms 低騒音（30cmで20dBA以下） 50Hz および 60Hz で、75°C までの温度で完全に事前校正済み
XPR-33	画像解像度を1080Pから4Kに倍増可能高速遷移時間：<1.2 ms 低騒音（30cmで20dBA以下） 50Hzと60Hzで、最高75°C までの温度で完全に事前校正済み
BSW-20	高速な遷移時間 (1 ms) 高い信頼性を備え、連続稼働に最適標準バージョンでは、最大4.8 μmのビームシフトをサポート（9.6 μmのピクセルサイズに対応）光ファイバー結合、3Dプリンタ、計測機器に使用可能 BSW-20データシート
