コンパクト設計 OPO波長可変レーザー UV～中赤外対応　Opolette UXシリーズ

波長可変レーザー Opolette UXシリーズとは

Opolette UXシリーズ波長可変レーザーは、光パラメトリック発振器（OPO）技術を活用。UV、可視光、近赤外、中赤外の幅広い波長を発振します。ポータブルに設計されたOpolette UXはエンドユーザーによる設置が可能で、移設してもアライメントの検証いただけます。すべての波長のレーザーは同じポートから出力されるため、エンドユーザーのアプリケーションまで1つのビームパスで照射されます。波長のはコンピュータ制御によるモーター駆動によって調整可能です。

波長可変レーザー Opolette UXシリーズ特徴

クイック・コネクト電源ケーブル搭載の励起レーザー
フラッシュランプベースの励起レーザーでほぼメンテナンス不要
交換可能なフラッシュランプ( 寿命5000万ショット )とDIカートリッジ
フラッシュランプ、Qスイッチの両方かまたはどちらか一方での外部トリガー制御が可能
1つのUSB接続でコンピュータ制御が可能
制御ソフトウェアとソフトウェア開発キット(SDK)をご提供
エンドユーザーによるアラインメント検証が可能
温度制御、モーター駆動の高調波が可能
同じポートからすべての波長のレーザー出力が可能
ポンプレーザー波長 (1064nm、532nm、355nmの全てかまたどれか一つ）へのアクセスが可能
手動での設定変更なしで、すべての波長にアクセス可能

波長可変レーザー Opolette UX10210 (中赤外)

調整可能波長範囲
2700 – 3100 nm (UX10210P モデル)
3000 – 3450 nm (UX10210A モデル)

ピークOPOエネルギー
6 mJ @ 2940 nm (UX10210P モデル)
5 mJ @ 3400 nm (UX10210A モデル)

波長可変レーザー Opolette UX10220 (近赤外)

超コンパクト, 軽量近赤外 (NIR)対応波長可変レーザー

調整可能波長範囲
650 – 2400 nm

ピークOPOエネルギー
13 mJ @ 750 nm

波長可変レーザー Opolette UX10230 (UV/可視光 ~ 近赤外)

調整可能波長範囲
210 – 2400 nm (UV option付; UX10230U)
410 – 2400 nm (UX10230)

ピークOPOエネルギー
2 mJ @ 320 nm (UV option; UX10230U)
9 mJ @ 450 nm (UX10230)

分光分析
質量分析

波長可変レーザー UV 可視光近赤外中赤外 Opolette UX シリーズ特性表

モデル名	Opolette UX10210A	Opolette UX10210AP	Opolette UX10220	Opolette UX10230	Opolette UX10230U
●OPO仕様
波長範囲	3000-3450 nm	2700-3100 nm	650-2400 nm	410-2400 nm	210-2400 nm
ピークOPO出力	3.3 mJ	6.0 mJ	12.8 mJ	9.4 mJ	7.5 mJ
ピークUV出力	–	–	–	–	2.2 mJ
パルス間安定性 ※1	<2%	<2%	<2%	<2%	<2%
ポンプレーザー残留エネルギー	60 mJ ＠1064 nm	60 mJ ＠1064 nm	18-22 mJ ＠532 nm	15-20 mJ @355 nm	15-20 mJ @355 nm
線幅	4-7 ㎝^-1	4-7 ㎝^-1	10-15 ㎝^-1	4-7 ㎝^-1	4-7 ㎝^-1
波長調整分解能	<1 nm	<1 nm	<1 nm	<1 nm	<1 nm
パルス接続時間	6 ns	6 ns	6 ns	6 ns	6 ns
ビーム径 ※2	4 mm	4 mm	4 mm	4 mm	4 mm
ビーム発散角 ※3	<5 mrad（縦偏光）, <10 mrad（横偏光）	<5 mrad（縦偏光）, <10 mrad（横偏光）	<2 mrad (両軸とも）	<1.5 mrad(両軸とも）	<1.5 mrad(両軸とも）
偏光	縦	縦	横（650-1064 nm), 縦（1064-22400 nm)	縦（210-410 nm), 横（410-710 nm), 縦（710-2400 nm)	縦（210-410 nm), 横（410-710 nm), 縦（710-2400 nm)
●ポンプレーザー仕様
OPOポンプ波長	1064 nm	1064 nm	532 nm	355 nm	355 nm
OPOポンプエネルギー	100 mJ	100 mJ	55 mJ	30 mJ	30 mJ
パルス接続時間	7 ns	7 ns	7 ns	7 ns	7 ns
ビーム発散角 ※3	<3 mrad	<3 mrad	<3 mrad	<3 mrad	<3 mrad
パルス間安定性 ※4	<2 %	<2 %	<2 %	<2 %	<2 %
パルス繰返し周波数	20 Hz	20 Hz	20 Hz	20 Hz	20 Hz

※1 OPO波長ピーク時のRMS、ショットの99%
※2 レーザー出力時
※3 全角度、ピークの1/e²、ピーク波長時
※4 RMS ショットの99%

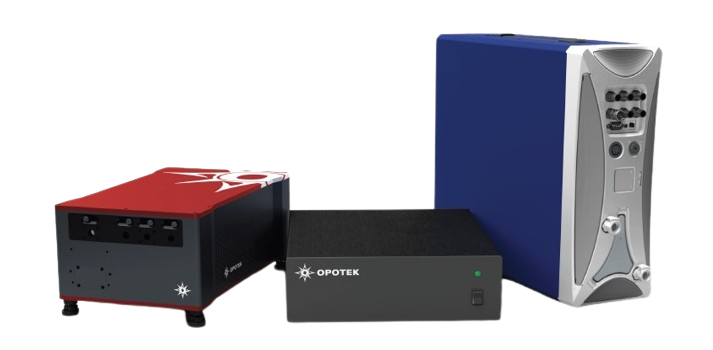

寸法・重量

	レーザーヘッド	電子制御BOX	電源

重量	30.00 lbs, 13.63 kg	5.00 lbs, 2.30 kg	31 lbs, 14.09 kg
寸法, L x W x H	13.70 x 8.30 x 6.00 inches 34.80 x 21.08 x 15.24 cm	13.00 x 11.00 x 3.50 inches 33.00 x 28.00 x 8.90 cm	14.20 x 5.30 x 17.20 inches 36.00 x 13.30 x 43.50 cm
