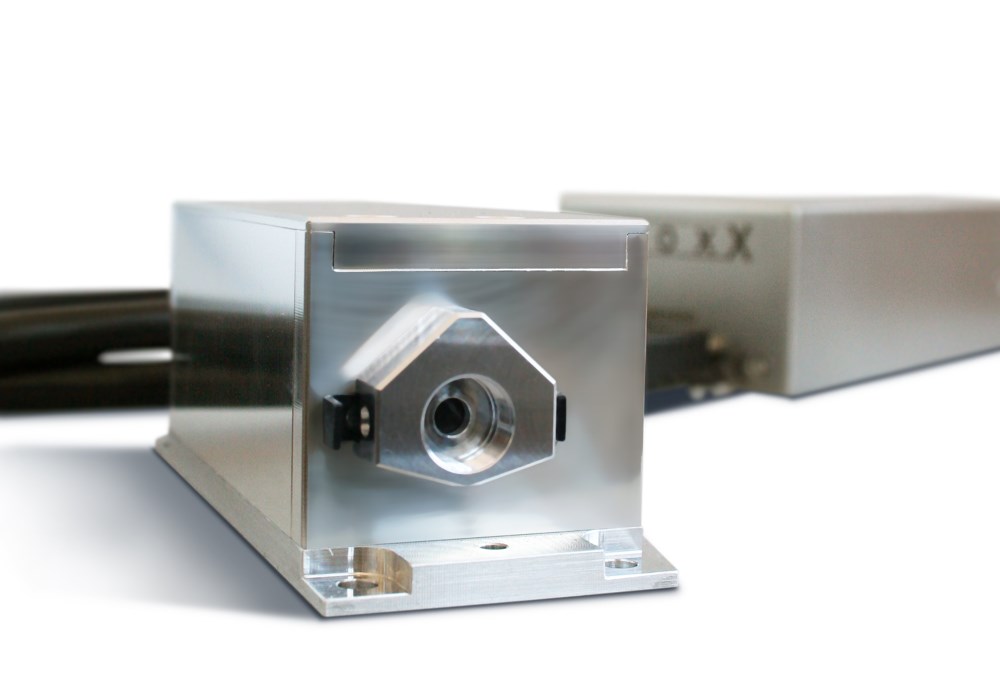

消光比100％小型CWレーザー“PhoxX+”

消光比100％　小型CWレーザー“PhoxX+”

消光比100%　＞180MHz デジタル変調。アナログ強度変調（＞25MHz ）も可。紫外375nm～赤外1550nm。最大出力300mW

概要
応用例
主な仕様

消光比100%　>180MHz デジタル変調。アナログ強度変調（>25MHz ）も可。紫外375nm～赤外1550nm

小型＆省スペース
36波長：375～1550 nm
シングルモード光出力パワー：最大 300mW
高安定性 CW発振
高速フル・オン/オフデジタル＆アナログ変調
電子シャッター機能 (レーザー出力遮断)： >300kHz フル・オン/オフ機能
自動エージング補正機能 (AAC)
0.7mm ビーム径（オプション）
柔軟性の高い入力シグナル方式：ユーザー構成可能
工業標準サイズ

PhoxX® シリーズは、>180 MHz デジタル変調によるフル・オン/オフ機能を提供する小型のダイオードレーザーシリーズです。>25 MHz のアナログ強度変調もできます。多彩な波長ラインナップと最大 300mW のシングルモード光出力で幅広いアプリケーションに応用できます。多彩な入力シグナルタイプに対応しており、既存システムへの組込みが容易です。USB2.0及びRS-232インタフェースで、アプリケーションプロセスへのハイレベルな統合を実現できます。

フローサイトメトリー
検査・測定
蛍光寿命測定

消光比100％小型CWレーザー“PhoxX+”使用例(論文リスト)

いずれも外部サイト内PDF、閲覧用ビューアにリンクしています。

Improved Protoporphyrin IX-Guided Neurosurgical Tumor Detection with Frequency-Domain Fluorescence Lifetime Imaging
プロトポルフィリンIXを用いた周波数領域蛍光寿命イメージングによる脳神経外科腫瘍の検出法の改善

シリーズ

PhoxX+シリーズ

波長＆出力パワー
(他の波長・出力も提供可)

モデル	波長＆出力パワー
PhoxX+ 375-20	375nm / 20mW
PhoxX+ 375-70	375nm / 70mW
PhoxX+ 395	395nm / 120mW
PhoxX+ 405-20	405nm / 20mW
PhoxX+ 405-60	405nm / 60mW
PhoxX+ 405-120	405nm / 120mW
PhoxX+ 405-300	405nm / 300mW
PhoxX+ 415	415nm / 120mW
PhoxX+ 425	425nm / 120mW
PhoxX+ 445-50	445nm / 50mW
PhoxX+ 445-100	445nm / 100mW
PhoxX+ 457	457nm / 100mW
PhoxX+ 460	460nm / 100mW
PhoxX+ 473-20	473nm / 20mW
PhoxX+ 473-80	473nm / 80mW
PhoxX+ 473-100	473nm / 100mW
PhoxX+ 473-300	473nm / 300mW
PhoxX+ 488-25	488nm / 25mW
PhoxX+ 488-60	488nm / 60mW
PhoxX+ 488-80	488nm / 80mW
PhoxX+ 488-100	488nm / 100mW
PhoxX+ 488-150	488nm / 150mW
PhoxX+ 488-200	488nm / 200mW
PhoxX+ 505-80	505nm / 80mW
PhoxX+ 515-25	515nm / 25mW
PhoxX+ 515-50	515nm / 50mW
PhoxX+ 515-80	515nm / 80mW
PhoxX+ 515-150	515nm / 150mW
PhoxX+ 633-100	633nm / 100mW
PhoxX+ 638-40	638nm / 40mW
PhoxX+ 638-100	638nm / 100mW
PhoxX+ 638-150	638nm / 150mW
PhoxX+ 638-200	638nm / 200mW
PhoxX+ 642	642nm / 140mW
PhoxX+ 647	647nm / 140mW
PhoxX+ 660	660nm / 130mW
PhoxX+ 685	685nm / 50mW
PhoxX+ 705	705nm / 40mW
PhoxX+ 730	730nm / 40mW
PhoxX+ 785-120	785nm / 120mW
PhoxX+ 785-200	785nm / 200mW
PhoxX+ 808	808nm / 140mW
PhoxX+ 830	830nm / 140mW
PhoxX+ 850	850nm / 100mW
PhoxX+ 945	945nm / 200mW
PhoxX+ 980	980nm / 100mW
PhoxX+ 1030	1030nm / 100mW
PhoxX+ 1060	1060nm / 150mW
PhoxX+ 1080	1080nm / 80mW
PhoxX+ 1310	1310nm / 50mW
PhoxX+ 1550	1550nm / 100mW

ビーム径
(他の直径も提供可)

1.0 … 1.5mm (1/e²), (波長により異なる)
0.7mm (1/e²) +/- 0.1mm with option XX.DSO

ビーム品質 M²

<1.15 (代表値 1.05)

非点収差 (補正後)

<0.2*ZR

ビーム楕円度

<1.15:1

偏光

縦偏光 >100:1

長時間安定性

<0.5% /8時間 (CW発振モード)
<2% /8時間 (変調モード)

RMSノイズ

20Hz…10MHz <0.2% (CW)　｜　10MHz…500MHz <0.2% (CW)

操作モード

Mode 1: CW発振
Mode 2: アナログ変調
Mode 3: デジタル変調
Mode 4: アナログ + デジタル変調

デジタル変調

>180MHz
入力シグナルタイプ: TTL (200Ω) / 0…1V (50Ω) / LV-PECL / PECL / LVDS
(ユーザー設定可)

アナログ変調

>25MHz
入力シグナルタイプ: 0…1V (50Ωm) / 0…5V (1,2kΩ)(ユーザー設定可)

レーザーオン/オフ
(電子シャッタ)

>300kHz (フル・オン/オフ)
入力シグナルタイプ: TTL (2kΩ)

立上り/立下り時間

デジタル: < 1.5ns
アナログ: < 25ns
レーザー・オン/オフ: < 200ns

消光比

デジタル: ∞無限大 (フル・オン/オフ)
アナログ: >1000 : 1
レーザー・オン/オフ: ∞無限大 (フル・オン/オフ)

供給電圧

5.00 VDC ±0.50 VDC

RS-232 & USB 2.0

レーザーヘッド寸法

100 x 40 x 40mm (l x w x h)

レーザーコントローラ寸法

120 x 62 x 40mm (l x w x h)

オプション＆アクセサリ

XX.PSU	ワールドワイド電源ユニット, PhoxX / LuxX シリーズレーザー用
XX.DSO	コリメータ対物レンズ, ビーム径 0.7mm (1/e²)
XX.CDRH	リモートコントロールボックス, CDRH規格対応キースイッチ及びLED照明付き
PHOXX.HEATSINK	標準ヒートシンク, PhoxX シリーズレーザーヘッド用
XX.FA.SYADAP	ファイバ結合アダプタマウント, LDMシリーズファイバ結合ユニット及び他の1インチ間隔マウント穴格子付きファイバ結合システム用
