高出力LED光源“LEDMOD V2”

Omicron Laserage Laserprodukte

多彩な波長ラインナップ 255~950 nm。最大出力800mW(近赤外)。温度調節機能付き

多彩な波長ラインナップ 255~950 nm。最大出力800mW(近赤外)。温度調節機能付き
  • 40波長以上:深紫外から近赤外まで
  • ファイバ出力または自由空間出力
  • 高速アナログ強度変調: 最高 200 kHz
  • デジタル変調: スイッチング時間 < 2µs
  • 高精度温度安定化 LEDチップ: 高い波長安定性
  • 外部変調&プログラム可能内部シグナルジェネレータ
  • SYNC出力: 外部デバイス(カメラ、分光器、ロックインアンプ等)と同期
  • RS-232 & USB 2.0 インタフェース
  • コントロールソフトウェア: Omicron Control Center または任意ソフトウェアでも可

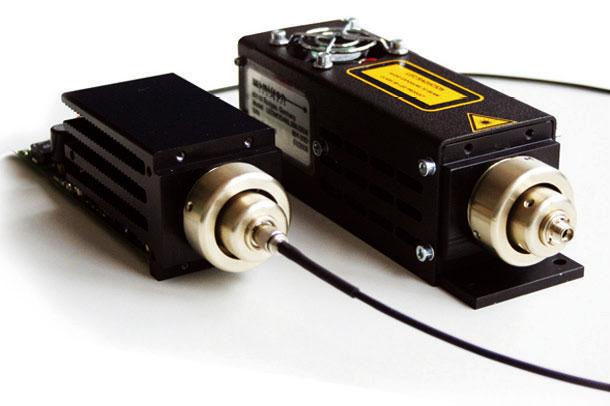

LEDMOD V2は、高出力LEDモジュールです。波長は深紫外から近赤外の範囲で選択でき、近赤外の波長では、最大800mWの出力ができます。温度調節機能を備えているので、温度変化による波長のシフトや出力の不安定化を防ぐことができます。

  • 顕微鏡
  • フローサイトメトリ
  • オプトジェネティクス
  • 化学分析
  • 検査・計測
モデル LEDMOD V2
波長&出力 ※1 Deep-UV:
255nm / 150µW ※2
265nm / 400µW ※2
275nm / 6mW ※2
280nm / 600µW ※2
310nm / 6mW ※2
340nm / 50mW ※2
UV / Violet:
365nm / 450mW
385nm / 450mW
405nm / 450mW
VIS:
455nm / 450mW
470nm / 450mW
505nm / 100mW
528nm / 100mW
590nm / 100mW
617nm / 450mW
625nm / 450mW
IR:
850nm / 800mW
950nm / 800mW
White:
5600K / 400mW
自由空間発光角度 120 – 130° (Deep-UV 10°)
温度コントロール アクティブ・ペルチェ冷却 (TEC)
外部変調機能 アナログ変調: 最高 500 kHz
デジタル変調: 最高 500 kHz
変調入力 1x アナログ変調 (0…5V / 2.5kΩ), SMAコネクタ使用
1x デジタル変調 (TTL / 5kΩ), SMAコネクタ使用
内部変調機能 最高 200kHz, 周波数&デューティサイクルプログラム可能
パワー設定分解能 内部: 12Bit, 外部: アナログ
同期出力 TTLシグナル, SMAコネクタ使用
コントロールインタフェース USB 2.0 and RS-232
操作モード

1.) 外部アナログコントロール (0…5V): 出力パワー
追加外部TTLシグナル: オン/オフ変調

2.) 外部TTLによる内部パワーコントロール: オン/オフ変調

3.) 内部パワーコントロール: CW (連続波) 発振 (外部シグナル不要)

4.) 内部パワーコントロール + 周波数&デューティ―サイクルプログラム可能: オン/オフ変調 (外部シグナル不要)

5.) 外部パワーコントロール (0…5V): 出力パワー+ 周波数&デューティ―サイクルプログラム可能: オン/オフ変調

コントロールインタフェース 15-pin HD-Sub-Dコネクタ
外形寸法 56x52x166mm (HxWxL) (ファイバ結合ユニット含まず)
重量 350g
供給電圧 11VDC-25VDC
消費電力 最大 27W, 待機時<1W
周囲温度範囲 0°C-45°C
規格 CE, UL/CSA (要求に応じて)
他の機能 – インターロック機能
– 過温度保護
– 遠隔操作
– 同期出力
オプション – 高効率ファイバ結合 高NA POF 及び溶融石英ファイバ (例 2mm / 70%, 1mm / 35%)
– コリメート&フォーカシング対物レンズ
– ビーム成形 (回折&d屈折)

※1 他の波長、出力パワーもございます。
※2 Deep-UVモデルではファイバ結合オプションはご利用いただけません。

複数波長搭載可能のLEDモジュールもございます。
