産業向け 高エネルギー フェムト秒レーザー Onefive ORIGAMI XP

高エネルギー 75 μJ。空冷・超コンパクト・オールインワン・フェムト秒レーザー。最大出力 5 W。パルス幅 400 fs。繰返し周波数 シングルショット~1 MHz。

メーカー NKT Photonics

NKT Photonics社 産業用途ピコ秒/フェムト秒レーザー

高エネルギー 75 μJ。空冷・超コンパクト・オールインワン・フェムト秒レーザー

  • システム統合が簡単な空冷&シングルボックス
  • 標準パルス幅 <400 fs
  • 最大平均出力 5 W
  • パルスエネルギー 75uJ/pulse @ 1030nm
  • シングルショット or 指定パルス
  • 高いエネルギー安定性&ビームポインティング安定性
  • 丈夫な産業グレードデザイン
  • 縦横いずれでも設置可能
  • リアルタイム・パルスエネルギー計測・制御
  • SHG出力可
  • 2年間保証

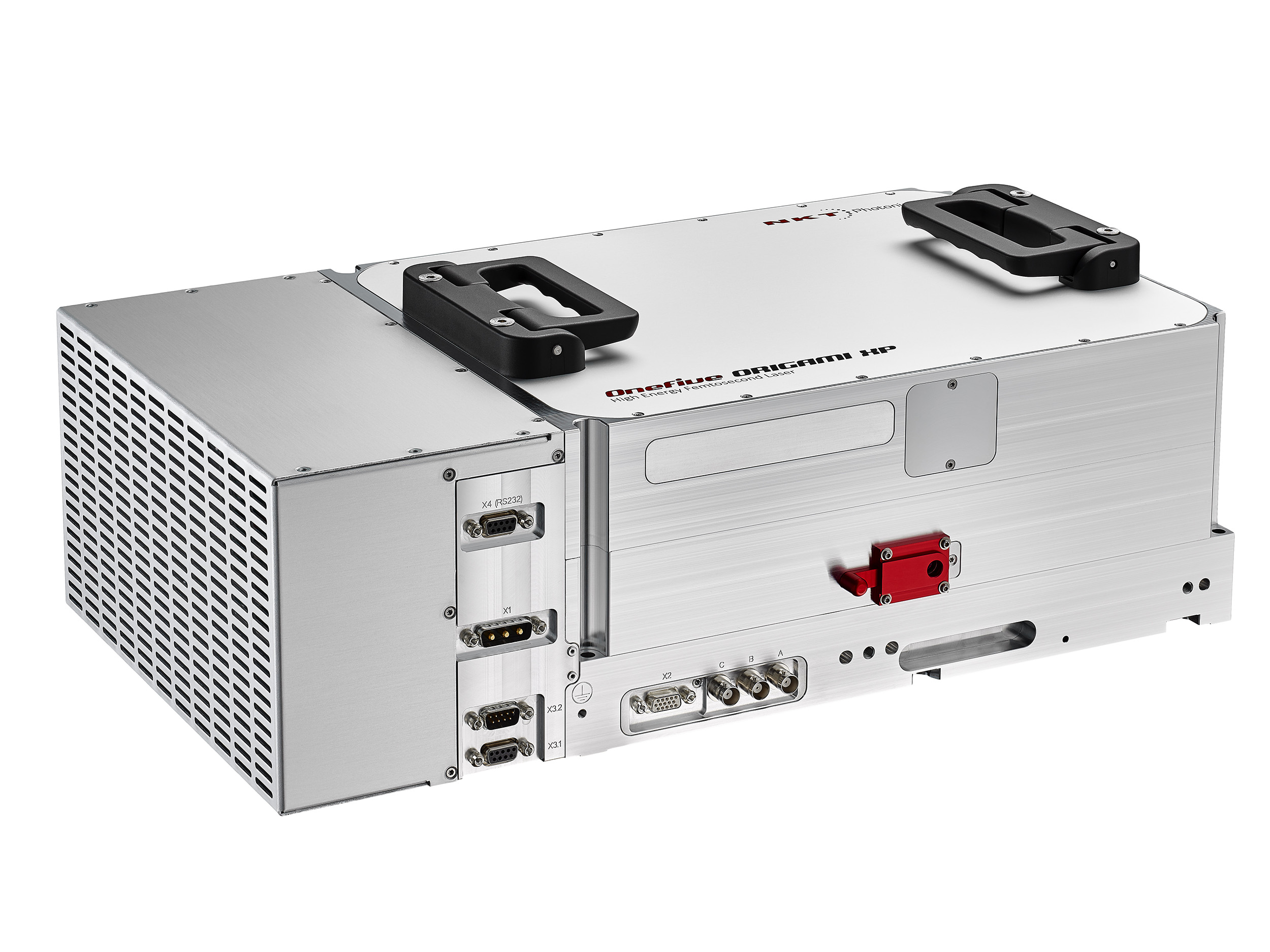

NKT Photonics社 OneFive ORIGAMI XP は、マイクロジュールクラスの高エネルギー光出力をもつオールインワイン・フェムト秒レーザーです。レーザーヘッド、コントローラ、空冷システムはシングルボックスに統合されており、280x498x155 mm の手持ち可能なコンパクトサイズです。
安定性が高く低ノイズの ORIGAMI をシードレーザーに用いています。シンプルでコンパクトなチャープパルスアンプシステムで、最大パルスエネルギー 75 μJ、平均出力 5W、パルス幅 <400 fs の光出力を生成します。
遠隔制御可能です。簡単かつ費用対効果の高いシステム組込みが可能です。

  • フェムト秒微細加工
  • ガラスの切断/穿孔
  • ウエハスクライビング
  • 医療用デバイスの成形
  • 薄膜アブレーション
  • 材料プロセス
  • セラミックやポリマーの加工
  • 眼科
モデル ORIGAMI 05 XP ORIGAMI 10 XP ORIGAMI 10 XP-S ※1
●光学仕様
中心波長 515 nm 1030 nm 1030 nm
パルス幅 < 400 fs < 400 fs < 400 fs
最大平均出力 2 W 4 W 5 W
最大パルスエネルギー 20 μJ 40 μJ 75 μJ
ピークパワー 35 MW 100 MW 165 kW
繰返し周波数 Single-shot to 1 MHz
パルス選択オプション Single-shot or Pulse-on-Demand
スペクトルバンド幅 < 2.5 nm < 5 nm < 5 nm
ビーム品質 M2 < 1.2, TEM00 M2 < 1.2, TEM00 M2 < 1.2, TEM00
楕円度 < 0.1 < 0.1 < 0.1
振幅ノイズ (12時間) < 2% rms < 1% rms < 1% rms
PER >23 dB vertical >23 dB vertical >23 dB vertical
出力パワー 0.5 – 100% 0.5 – 100% 0.5 – 100%
ポインティング安定性 < 30 μrad rms (12 h) const. temp., < 5 μrad / °C, 18-35 °C
レーザー出力 フリースペース, コリメートビーム
●機械/電気仕様
ウォームアップ時間 10分
使用温度 18 °C – 32 °C
保管温度 -20 °C – 65 °C
ON/OFFサイクル >10000
外形寸法, LxWxH レーザヘッド 507.4 x 280 x 156 mm
外部電源 314 x 165 x 85 mm
重量 32 kg
電源 24 VDC / 20 A or 90-264 VAC, 47-63 Hz
消費電力 < 500 W
冷却 水冷または空冷

※1 SHGモジュール提供可能
