SolidMe ― 産業・研究用途向け カスタマイズ対応DPSSレーザー
SolidMeは、すべての構成部品を自社で製造しているDPSSレーザーです。幅広い改良やカスタマイズに対応できます。マスターオシレーターには端面励起型のQスイッチレーザーを採用し、10 Hz～20 kHzで運転できます。増幅モジュールや高調波発生ステージを組み合わせることで、用途に合わせて出力構成を選べます。
主な特徴
- 制御・調整が容易
- 低コスト
- 低メンテナンス
- スタンドアロン運用またはフルリモート制御
- モジュール設計
主な構成オプション
- 増幅モジュールを最大2台追加し、平均出力 45 Wまで
- 増幅モジュール1台＋第2高調波発生（SHG）ステージ
- 第2・第3高調波発生（SHG・THG）ステージ
- リモート波長選択（基本波、SHG、THG）
- ファイバー結合
システム構成
- レーザードライバー・電源
- チラー（オプション）
- LabVIEW用ADCカード（オプション）
応用例
- アブレーション
- LiDAR
- 材料加工
- PIV（粒子画像流速測定法）
- 燃焼計測（Combustion）
- CARS（コヒーレント・アンチストークス・ラマン散乱）
- ダイヤモンドの切断・彫刻
- リモートセンシング
- 抵抗トリミング
- 光化学
- バイオメディカル分野のポンプ・プローブ実験
- 計測（Metrology）
- LIBS（レーザー誘起ブレークダウン分光法）
| モデル | SolidMe | ||||
|---|---|---|---|---|---|
| 構成※1 | MO1PA-SHG-CW | MO1PA-THG | MO-WL-select | MO1PA-SHG | MO2PA |
| 繰返し周波数 [kHz] | CW | 1～5（最大 20） | |||
| 波長 [nm] | 532 | 355 | 355 / 532 / 1064 | 532 | 1064 |
| 波長許容差 [nm] | ±0.5 | ||||
| 平均出力 [W] | 最大 10 | 最大 1 | 0.5 / 2.0 / 5 | 最大 15 | 最大 45 |
| 出力調整範囲 [%] | 30～100 | ||||
| パルスエネルギー [mJ] | – | 0.5 | 0.2 / 0.2 / 1 | 最大 5 | 最大 20 |
| パルス幅（FWHM）[ns] | CW | 35～50 | 35～65 | 35～65 | 50～100 |
| ビーム品質（基本波）[M2] | 1.5～1.7 | ||||
| ビーム発散角（基本波）[mrad] | < 1.0 | ||||
| ビーム径（1/e2）[mm] | 2～3 | ||||
| 出力安定性 | < 1 %（8時間） | ||||
| パルス間安定性 | < 1 % rms | ||||
| 励起LD寿命 | 20,000 h | ||||
| 冷却 | チラー（オプション） | ||||
| 冷却液 | 純水 90 %／エチレングリコール 10 % | ||||
| 冷却液流量 [L/min] | < 3.5 | ||||
| 冷却液入口圧力 [bar] | 3～4 | ||||
| 冷却液温度 [°C] | 20～25 | ||||
※1 MO：マスターオシレーター、PA：増幅モジュール（数字は台数）、SHG：第2高調波発生、THG：第3高調波発生、WL-select：波長選択。MO-WL-selectの値は、355 / 532 / 1064 nmの順です。

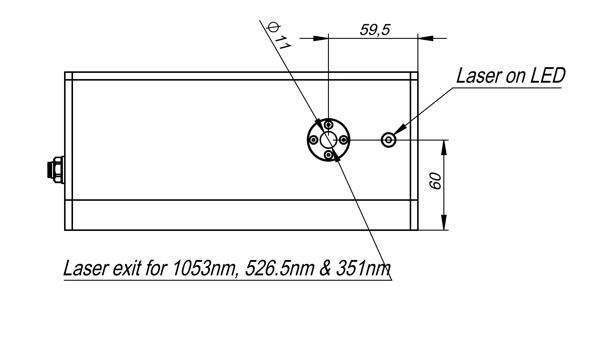

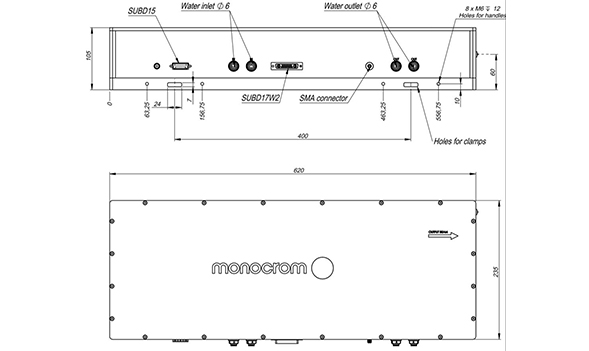

外形寸法図
