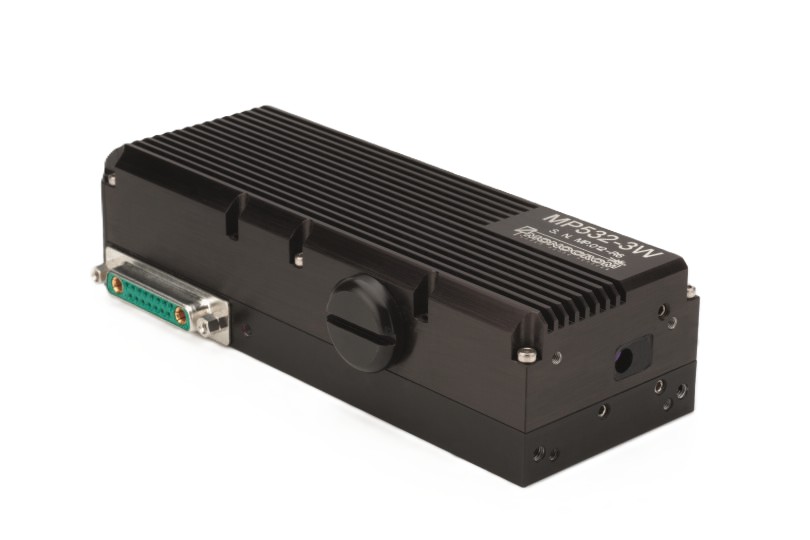

Multi-Path® 532 ― 光凝固用 532 nm グリーンDPSSレーザー
Multi-Path® 532は、光凝固用に開発された半導体レーザー励起固体（DPSS）グリーンレーザーです。波長532 nmで、CW出力最大4 W、QCWピーク出力最大8 Wを発振します。Multi-Pathテクノロジーを採用し、パワーオンデマンドに対応しています。
主な特徴
- 波長：532 nm
- CW出力：最大 4 W
- QCWピーク出力：最大 8 W
- ビーム品質：M2 < 1.4
- パワーオンデマンド
- Multi-Pathテクノロジー
- 小型・軽量レーザーヘッド：67 × 42 × 167 mm、900 g
応用例
- 光凝固（Photocoagulation）
| モデル | Multi-Path® 532 | ||
|---|---|---|---|
| 光学特性 | 最小 | 標準 | 最大 |
| 波長 [nm] | 531 | 532 | 533 |
| CW出力 [W] | – | 3 | 5 |
| QCWピーク出力 [W] | – | 7.5 | 8 |
| 出力ビームサイズ [μm] | – | 120 × 80 | – |
| ビーム高さ [mm] | – | 22 | – |
| 発散角 [mrad] | – | – | 10 |
| M2 | – | – | 4 |
| 電気特性 | 最小 | 標準 | 最大 |
| LD動作電流 typ. [A] | 10 | 28 | 40 |
| LD動作電圧 [V] | 1.6 | 1.7 | 1.9 |
| モニターPD電圧（@3 W, 10 kW）[Vdc] | – | 1.5 | 2 |
| LD TEC電流 [A] | – | – | 8 |
| LD TEC電圧 [Vdc] | – | 14 | – |
| 非線形結晶（NLC）TEC電流 [A] | – | – | 2 |
| 非線形結晶（NLC）TEC電圧 [Vdc] | – | 4.8 | – |
| レーザーパルス幅 [ms] | 10 | – | 2500 |
| 繰返し周波数 [Hz] | 1 | 25 | CW |
| 立ち上がり・立ち下がり時間 [ms]※1 | 0.5 | 2 | 5 |
| ウォームアップ時間 [s]※2 | – | – | 30 |
| 短期出力安定性（RMS）[%] | – | – | 1 |
| 機械仕様 | 最小 | 標準 | 最大 |
| 動作温度（筐体）[°C]※3 | 15 | – | 45 |
| 質量 [g] | 900 | ||
| 寸法 [mm] | 67 × 42 × 167 | ||
| 予想寿命 [h] | 10,000 | ||
| レーザークラス（EN-60825） | Class 4 | ||
※1 パルス条件での立ち上がり時間。25 Hz、デューティ比50 %で測定。
※2 レーザーが安定するまでの時間（LDと非線形結晶の動作温度、および結晶の熱レンズが安定するまでの時間）。パルスモードでは、ウォームアップ時間の影響を受けるのは最初の数パルスのみです。
※3 この温度範囲内では光出力が±10 %変動する場合があり、モニターフォトダイオードの信号を用いたPID制御で補正します。これより高い温度で使用する場合は、60 Wの排熱を除去できる冷却面にレーザーヘッドを取り付けてください。

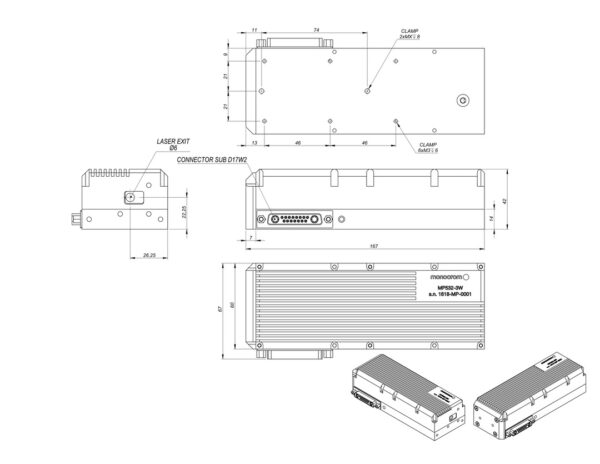

外形寸法図
