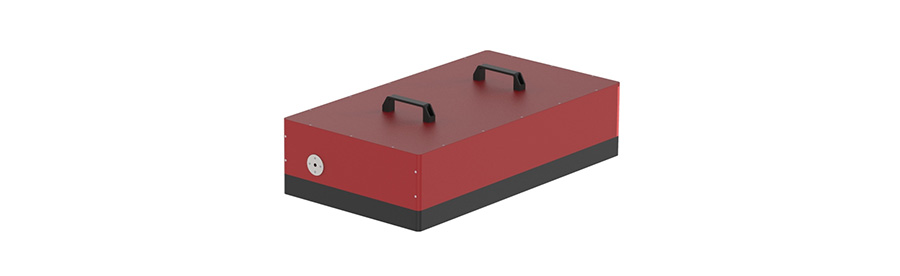

HiEN Pulse 400-YAG ― 長寿命・高エネルギー ナノ秒パルスDPSSレーザー
HiEN Pulse 400-YAGは、実績あるNd:YAG結晶を採用した高エネルギーのナノ秒パルスDPSSレーザーです。Nd:YAGは熱伝導率と機械的強度が高く、エネルギーを効率よく取り出せる結晶です。等方性のため偏光に起因するひずみがなく、ビーム品質が安定し、アライメントも容易です。熱応力への耐性と長期耐久性にも優れ、要求の厳しいレーザー用途を支える信頼性の高いプラットフォームです。
1064 nmで400 mJを出力し、波長変換により532 nmと355 nmにも対応します。繰返し周波数は150 Hz、パルス幅は10 nsです。最大の特長はパルスエネルギーの安定性で、RMS変動は全波長で約1 %に抑えられています。効率的な熱管理と精密に設計されたMOPA構成により、ドリフトを±1 %以内に保ち、安定した性能を発揮します。

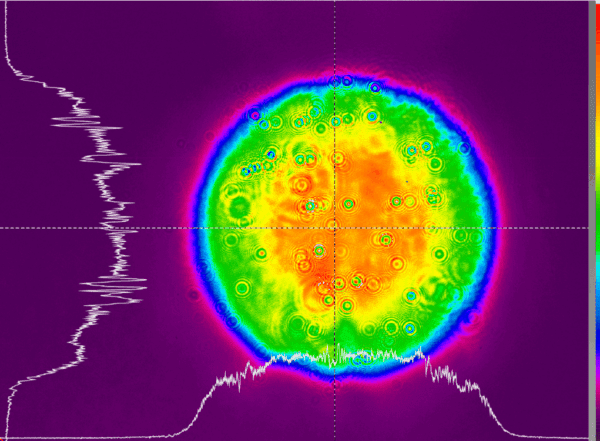

スーパーガウシアンのビームプロファイル
特許取得のはんだフリー固定技術
特許取得のはんだフリー固定技術（Clamping™）により、LDの寿命を10億ショット以上に延ばし、サービスによる中断を最小限に抑えながら安定した性能を維持します。励起用LDの熱管理も改善され、運用上の安全性がさらに高まります。
モジュール構造、カスタマイズ可能な出力、メンテナンスの手間が非常に少ない運用を兼ね備えたHiEN Pulse 400-YAGは、先端研究や産業用途に適した、長寿命・高エネルギーのナノ秒レーザーです。
主な特徴
- 先進のDPSS励起技術
- 高繰返し時でも均一なビームプロファイル
- 優れたパルスエネルギー安定性
- 汎用性の高いモジュール型プラットフォーム設計
- カスタマイズ可能な出力パラメーター
- 特許取得のはんだフリー固定技術によるLDの長寿命化
- 高効率なDPSS励起ヘッド
応用例
- 非線形分光
- プラズマ研究
- 精密材料アブレーション
- レーザー超音波イメージング
- OPO、Ti:Sapphire、色素レーザーの励起
- リモートセンシング
- 光学部品のLIDT（レーザー損傷しきい値）試験
| モデル | HiEN Pulse 400-YAG |
|---|---|
| パルスエネルギー [mJ] 1064 nm / 532 nm / 355 nm | 400 / 200 / 120 |
| パルス繰返し周波数 [Hz] | 150 |
| パルス幅 [ns] | 10 ± 3 |
| パルスエネルギー安定性（RMS）[%] 1064 nm / 532 nm / 355 nm | < 1.0 / < 1.5 / < 2.0 |
| 長期出力ドリフト [%]※5 | < ±1.0 |
| ビームプロファイル | スーパーガウシアン |
| ビーム楕円率 | > 0.9 |
| ビーム径 [mm] | 4.0 ± 0.5 |
| ビーム発散角 [mrad]※6 | < 1.0 |
| 偏光 | 直線偏光、100:1 |
| 光学ジッター [ns] | < 1.5 |
| 冷却方式 | 水冷 |
| レーザーヘッド寸法（L × W × H）[mm] | 900 × 500 × 225 |
| 予想寿命 [shots]※7 | 109 |
| レーザー製品クラス（EN-60825） | Class 4 |
※1 仕様は予告なく変更される場合があります。
※2 そのほかのご要望はお問合せください。
※3 25 °C、寿命初期における仕様です。
※4 特記のない限り、基本波での仕様です。
※5 20分のウォームアップ後、周囲温度変動 ±2 °C未満の条件で8時間測定。
※6 1/e2レベルで測定した全角。
※7 定格動作条件から外れて使用した場合、寿命が短くなります。

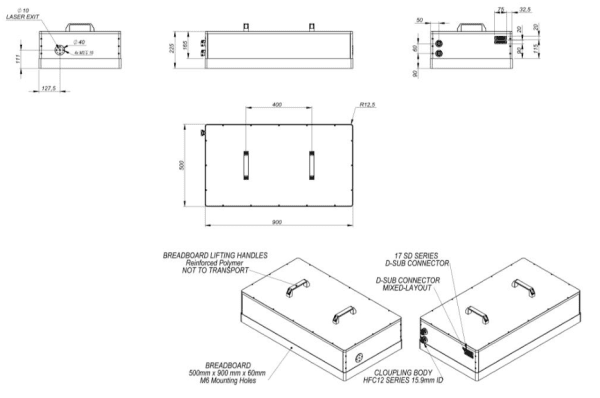

外形寸法図
