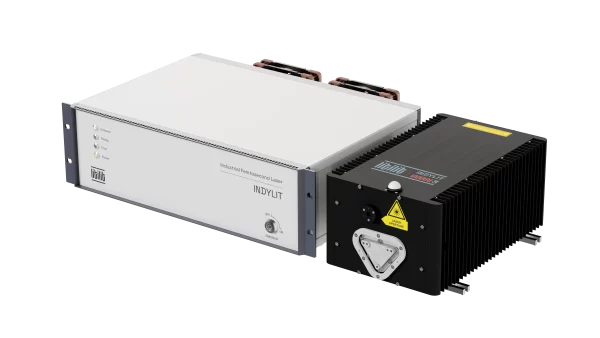

眼科用途向け 超コンパクト フェムト秒レーザー “INDYLIT3”
INDYLIT 3 は、超コンパクトで高安定性のフェムト秒レーザーです。中心波長 1030nm、パルス幅 <290fs の超短パルス出力で、医療・精密加工・微細加工など幅広い用途に適しています。IP51 の堅牢設計とパッシブ空冷で、メンテナンスフリーかつ高信頼性を実現。 繰り返し周波数 1–5MHz、TTL 制御パルスピッカー内蔵です。
- 眼科学（例：SMILE 手術など）
- 光重合（Photopolymerization）
- 半導体・電子機器分野
| 中心波長 | 1030 ± 3 nm |
| 平均出力 | > 3 W @ 5 MHz |
| 最大パルスエネルギー | > 2 μJ @ 1 MHz > 1 μJ @ 3 MHz |

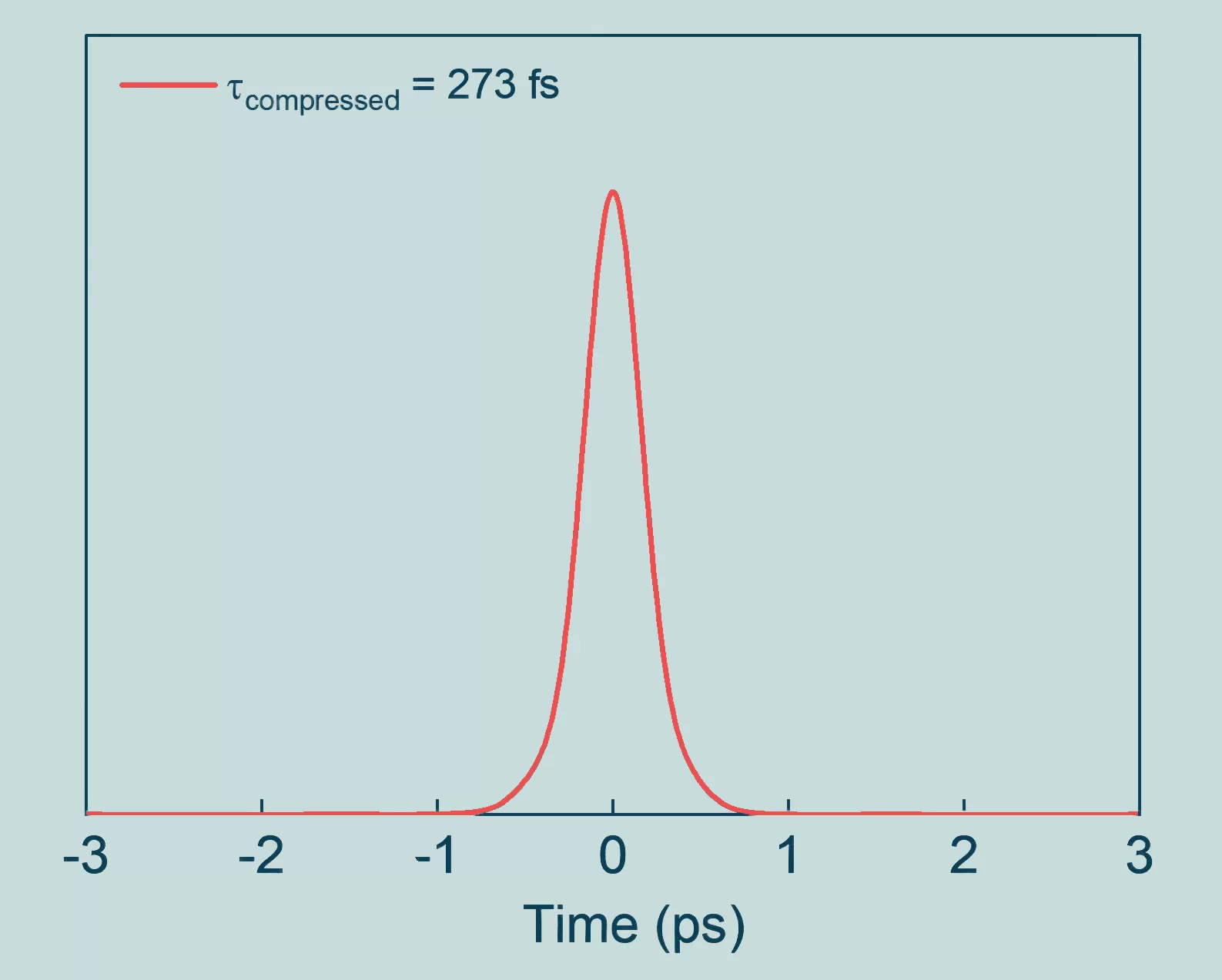

| パルス幅 | < 290 fs（可変：290 fs – 5 ps） |
| 内部パルス繰り返し周波数 | 1 – 5 MHz（内蔵パルスピッカーで300 kHzまで対応） |
| パルスピッカー | 内蔵（TTLゲート／トリガ制御対応） |
| バースト長 | 1 … 10 パルス |
| バースト時最大エネルギー | > 10 μJ @ 300 kHz |
| 出力減衰範囲 | 100 – 1 % |

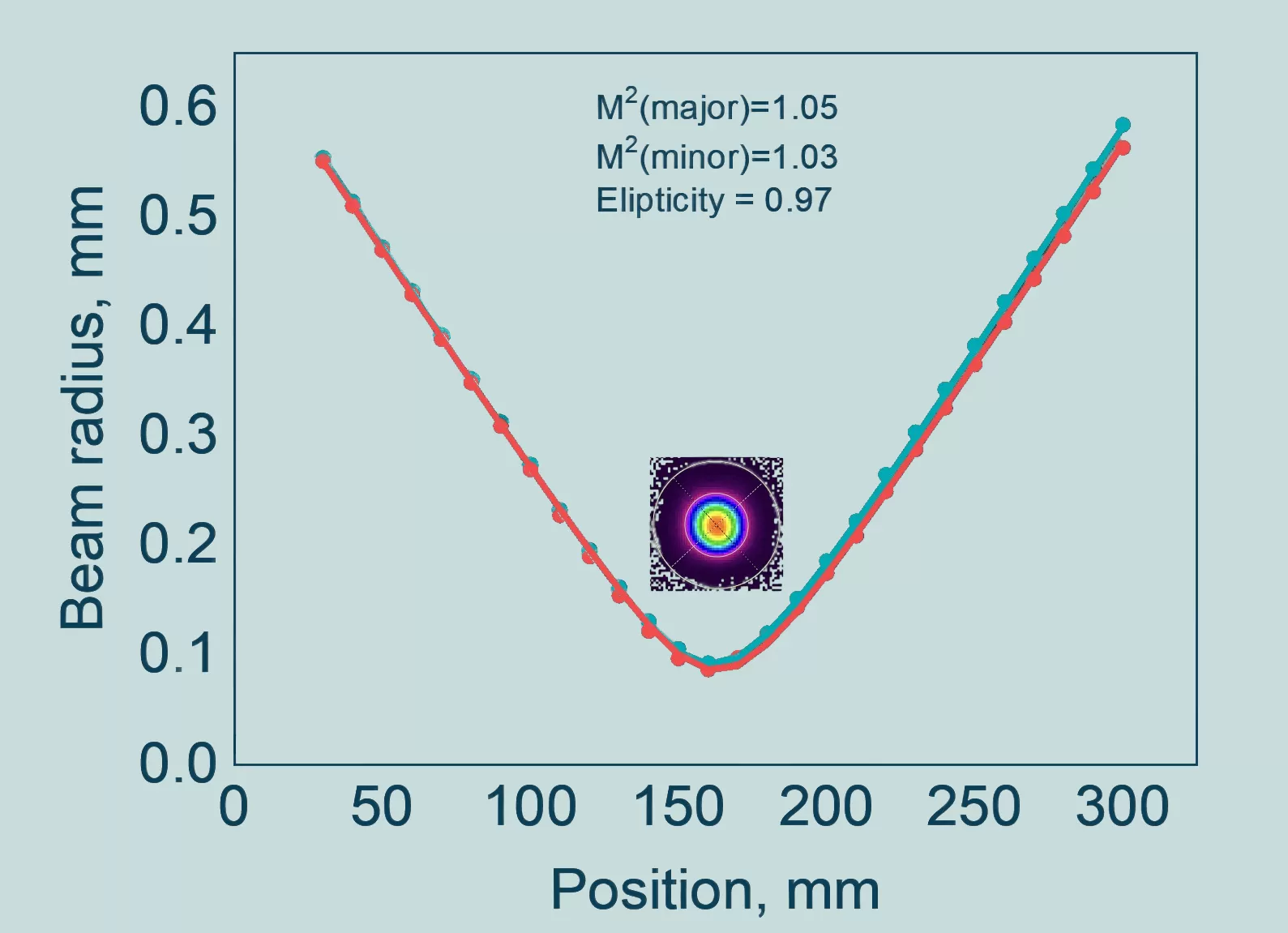

| ビーム品質（M²） | < 1.2 |
| ビーム円形性 | > 0.90 |
| ビーム直径（1/e²レベル） | 1.5 ± 0.2 mm |
| 偏光 | 水平線偏光、消光比 > 1000：1 |
| プレパルスコントラスト | > 1：1000 |
| ポストパルスコントラスト | > 1：100 |
| ビーム発散角（全角） | < 1 mrad |
| ビームポインティング（RMS） | < 20 μrad |
| ビームポインティング vs 温度 | < 15 μrad/°C |

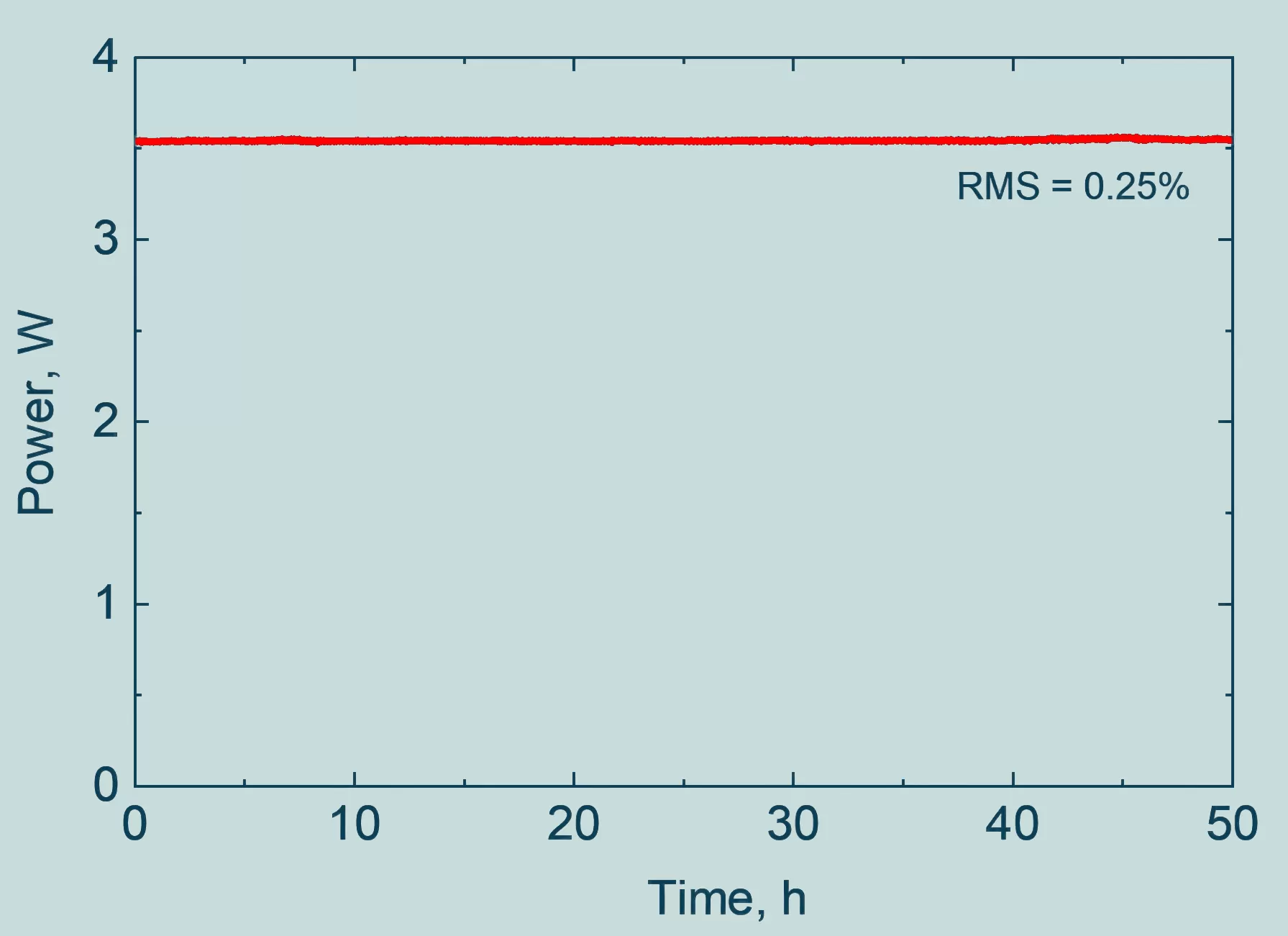

| 出力安定性（RMS） | < 1 % |
| パルスエネルギー安定性（RMS） | < 1 % |
| ウォームアップ時間（Cold start） | < 10 分 |
| ウォームアップ時間（Warm start） | < 3 分 |
| 制御インターフェイス | CAN、USB |
| 動作電圧 | 24 V, 15A（AC/DC コンバータ付属） |
| 平均消費電力（ウォームアップ後） | 100 W |
| 最大電力定格 | 300 W |
| 動作温度 | 18 – 32 °C |
| 湿度 | 結露なきこと |
| 保管/輸送温度 | -20 ～ +70 °C |
| 寸法（レーザーヘッド） | 301 × 189 × 156 mm |
| 寸法（制御ユニット） | 449 × 385 × 140 mm |
| 寸法（AC/DC コンバータ） | 250 × 125 × 60 mm |
| アンビリカル長 | 3 ± 0.2 m |
| 冷却方式 | レーザーヘッド：空冷（パッシブ） 制御ユニット：強制空冷 |
- レーザー平均出力は 1～5 MHz の動作範囲においてほぼ一定です。
そのため、パルスエネルギーは繰り返し周波数に反比例します。 - 出力減衰は以下の方法で制御可能です。
a) PC ユーザーインターフェース
b) CAN レジスタ
c) アナログ入力（0～1 V、立ち上がり時間 < 1 μs）
なお、ビーム品質仕様は出力 10% レベルまで維持されます。 - ビームの z スキャン（±5 × レイリー長）における最悪条件での楕円率として定義されています。
- コールドスタート後 30 分から 8 時間連続動作させた状態で測定しています。
周囲温度安定度：±1 ℃ 条件。 - 注(4)と同一条件にて、積分時間 1 秒で測定しています。
- 10 秒以内の時間間隔で、少なくとも 1000 パルス以上を用いて測定しています。
- 本技術は以下の国際特許により保護されています：
LT6261 (B); JP6276471 (B2); US10038297 (B2); EP3178137; DK3178137 (T3);
CN106575849 (B); PL3178137 (T3); LT6639 (B); LT2020 563.
