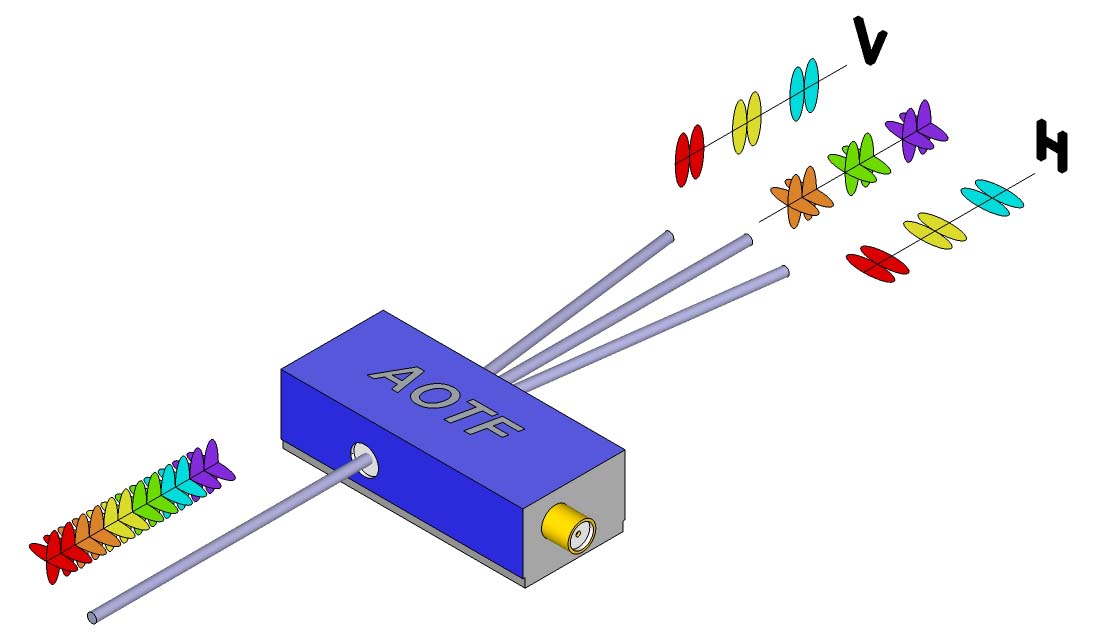

AOチューナブルフィルタ（音響光学可変フィルタ）
音響光学デバイスによる電気制御スペクトルバンドフィルタ
- VIS～IR, 中赤外までの波長域に対応可
- 広い受容角＆大開口
- 結晶方位、入射角、音響発生角を注意深くデザインして厳密なバンドパスを実現
音響光学製品について
Isomet社のAO製品は全て、結晶素材の1面に圧電変換器が取り付けられています。RF駆動信号がこのトランスデューサーに印加されると、結晶内に音響進行波が発生します。光弾性効果により、音響列が屈折率に回折格子のスリット効果によく似た周期的変化をもたらします。実用的なAO製品は、入射レーザー光が高い割合で1次回折光に回折されるよう設計されており、これらデバイスはブラッグ領域内で作動します。
ブラッグセルやスコホニー変調器、大開口径デバイスなど特殊用途向けにも対応いたします。お問合せください。
＊モデル番号をクリックするとPDFファイルをダウンロードします。（ISOMETサイト http://www.isomet.com/ 内です）
可視 (VIS) チューナブルフィルタ
| モデル | 波長域(µm) | 有効開口(mm) | 受容角(Deg.) | 光バンド幅(nm) | 駆動周波数(MHz) |
|---|---|---|---|---|---|
| AOTF1049-2 | 0.45-0.7um | 2×2 | 3.5 – 6.0 | 3 – 9 | 120 – 60 |
| AOTF1082-2 | 0.45-0.7um | 2×2 | 3.5 – 6.0 | 3 – 9 | 120 – 60 |
| AOTF614-08-5(A) | 0.45-0.7um | 5×5 | 3.5 – 4.4 | 1 – 6 | 140 – 70 |
| AOTF614-08-5(B) | 0.6-1um | 5×5 | 4.2 – 6.0 | 4 – 20 | 75 – 40 |
| AOTF614-08-5(C) | 0.7-1.3um | 5×5 | 4.5 – 6.5 | 6 – 24 | 65 – 30 |
| AOTF614-16-5(A) | 0.45-0.7um | 5×5 | 2.5 – 3.2 | 1 – 3 | 140 – 70 |
| AOTF614-16-5(B) | 0.6-1um | 5×5 | 3.0 – 4.1 | 2 – 10 | 75 – 40 |
| AOTF614-16-5(C) | 0.7-1.3um | 5×5 | 3.2 – 4.3 | 3 – 12 | 65 – 30 |
| AOTF614-24-5(A) | 0.45-0.7um | 5×5 | 3.4 – 4.4 | 0.5 – 2 | 140 – 70 |
| AOTF614-24-5(B) | 0.6-1um | 5×5 | 4.2 – 5.9 | 1 – 6 | 75 – 40 |
| AOTF614-24-5(C) | 0.7-1.3um | 5×5 | 4.5 – 6.5 | 2 – 8 | 65 – 30 |
| AOTF1110-VB | VIS,NIR | 10×10 | 5.7 (通常時) | 可変 | 80 – 50 |
近赤外～赤外 (NIR – IR) チューナブルフィルタ
| モデル | 波長域(µm) | 有効開口(mm) | 受容角(Deg.) | 光バンド幅(nm) | 駆動周波数(MHz) |
|---|---|---|---|---|---|
| AOTF920-14-5(A) | 0.7-1.3um | 5×5 | 3.4 – 4.8 | 2 – 10 | 140 – 70 |
| AOTF920-14-5(B) | 1.2-2um | 5×5 | 4.5 – 6.0 | 6 – 20 | 75 – 40 |
| AOTF920-14-5(C) | 1.5-2.5um | 5×5 | 5.0 – 6.3 | 10 – 30 | 65 – 30 |
| AOTF920-20-5(A) | 0.7-1.3um | 5×5 | 2.6 – 3.8 | 1.5 – 7 | 140 – 70 |
| AOTF920-20-5(B) | 1.2-2um | 5×5 | 3.4 – 4.8 | 4 – 16 | 75 – 40 |
| AOTF920-20-5(C) | 1.5-2.5um | 5×5 | 4.0 – 5.3 | 7 – 20 | 65 – 30 |
| AOTF920-24-5(A) | 0.7-1.3um | 5×5 | 3.0 – 4.1 | 1 – 5 | 140 – 70 |
| AOTF920-24-5(B) | 1.2-2um | 5×5 | 3.8 – 5.0 | 3 – 13 | 75 – 40 |
| AOTF920-24-5(C) | 1.5-2.5um | 5×5 | 4.0 – 5.6 | 5.5 – 16 | 65 – 30 |
| AOTF1421-7 | 2.5-4um | 7×7 | ~9 | 12 – 32 | 39 – 24 |
| AOTF1423-7 | 2-3um | 7×7 | ~9 | 8 – 18 | 48 – 32 |
| AOTF1424-5 | 2.1-2.5um | 5×5 | ~7 | 7 – 10 | 50 – 40 |
標準ARコーティング
| 結晶＼ARコーティング | NUV | VIS | NIR | MIR | IR |
|---|---|---|---|---|---|
| Quartz | 235-250nm 330-360nm | 488-532nm | 700-1000nm 1.06μm | ||
| Fused Silica | 355nm | 532nm | 1.06μm | ||
| TeO2 | 355nm 360-420nm | 488-633nm 532nm | 633-830nm 830-1064nm 1.1μm, 1.3μm, 1.55μm | ||
| PbMoO4 | 442-488nm 488-633nm 532nm | 633-830nm 830-1064nm 1.1μm, 1.3μm, 1.55μm | |||
| Glass | 450-700nm 532nm | 700-1000nm 1.06μm | |||
| Germanium | 2.5-5.5μm 2.05μm | 9.4μm 10.6μm |
ドライバ
Isomet社では、音響光学チューナブルフィルタ用に最適化した周波数源とアンプををご用意しています。
各デバイスのドライバ及びエレクトロニクスの選定・詳細については日本レーザーまでご相談ください。
✕
