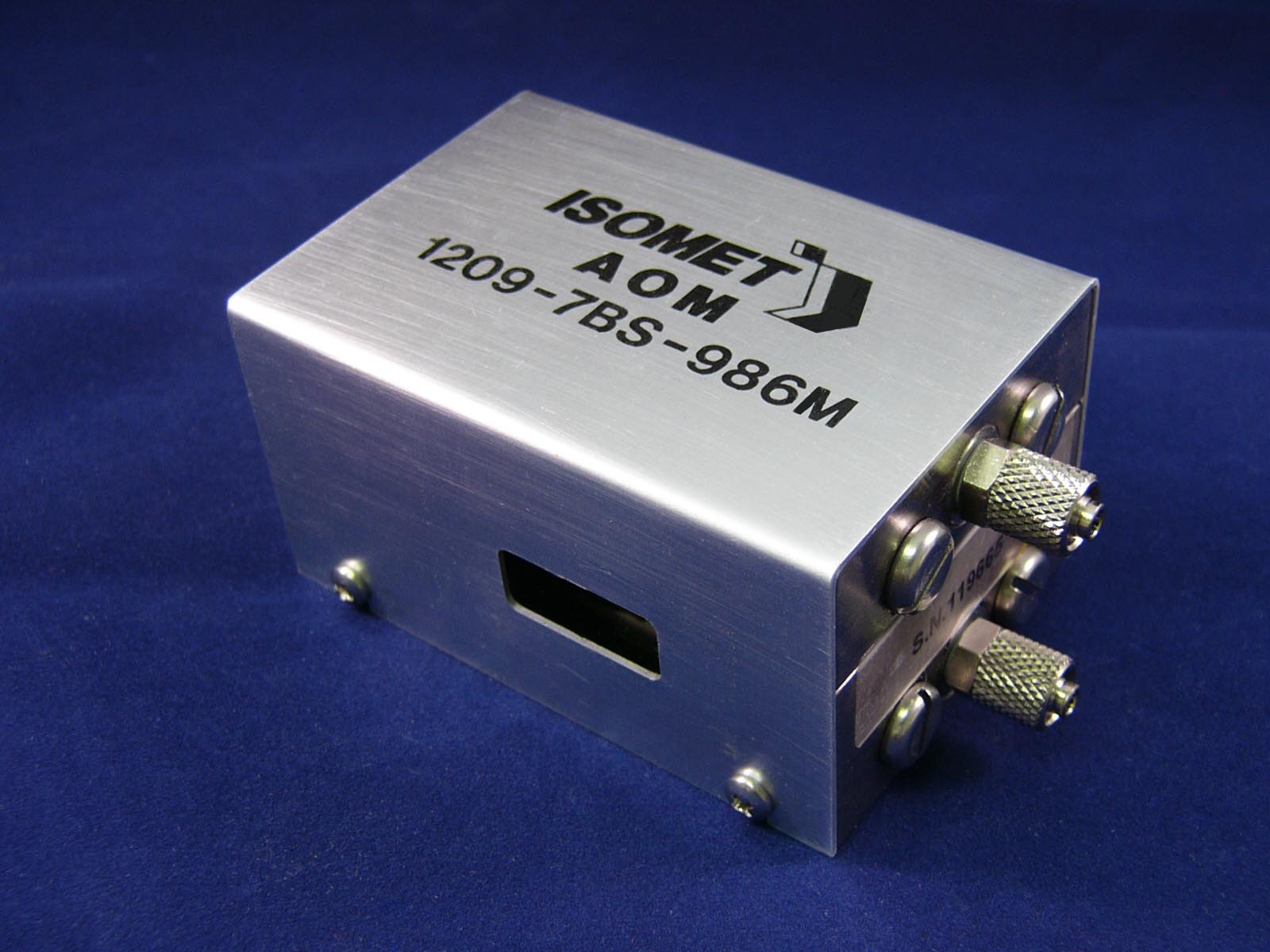

AOモジュレータ（音響光学変調器）
レーザー光強度の制御や高速スイッチングに最適。
デジタル/アナログ、RF周波数、シングル/ダブルなど、広範なラインナップから選択可。
音響光学変調器 (AOM) は、レーザー光強度に制御に便利です。シンプルなオン/オフ変調による高速スイッチングや、変調レベルの調整による比例的な強度コントロールが可能です。これらのモードは、デジタル、アナログまたは兼用といったRFドライバのタイプで決定されます。RF駆動周波数は通常固定で、RF振幅を必要に応じて変調します。光学的な立上り・立下り時間は、AOM内でのレーザービーム径と結晶の音響速度で決定されます。高速変調にはAOMへの集光が必要です。
音響光学製品について
Isomet社のAO製品は全て、結晶素材の1面に圧電変換器が取り付けられています。RF駆動信号がこのトランスデューサーに印加されると、結晶内に音響進行波が発生します。光弾性効果により、音響列が屈折率に回折格子のスリット効果によく似た周期的変化をもたらします。実用的なAO製品は、入射レーザー光が高い割合で1次回折光に回折されるよう設計されており、これらデバイスはブラッグ領域内で作動します。
ブラッグセルやスコホニー変調器、大開口径デバイスなど特殊用途向けにも対応いたします。お問合せください。
＊モデル番号をクリックするとPDFファイルをダウンロードします。（ISOMETサイト http://www.isomet.com/ 内です）
シングルビーム
UV 紫外 – 青
| モデル | 標準A/R | 結晶 | 有効開口(mm) | 立上り時間(ns, 代表値)/ビーム径(mm) | 中心周波数(MHz) | 特記 |
|---|---|---|---|---|---|---|
| M1136-FS80L-1,2,3 | UV | Fused Silica | 1/ 3/ 5 | 109 / 1 | 80 | |
| M1340-FS150L-3, -5 | UV | Fused Silica | 3 /5 | 327 / 3 | 110 | |
| M1133-aQ110L-2,3,5 | UV | Quartz | 2/ 3/ 5 | 228 / 2 | 110 | |
| M1340-aQ120-3,5,7 | UV | Quartz | 3,5,7 | 570 / 5 | 120 | |
| M1212-aQ150-2 | UV | Quartz | 2 | 228 / 2 | 150 | |
| M1212-aQ175-1 | UV | Quartz | 1 | 57 / 0.5 | 175 | |
| M1212-aQ200-0.8 | UV | Quartz | 0.8 | 23 / 0.2 | 200 | |
| M1362-aQ160-10 | 266nm | Quartz | 10 | 228 / 2 | 160 | |
| M1365-aQ215-3 | 266nm | Quartz | 3 | 228 / 2 | 215 | |
| M1002-T110L-2 | 360-420nm | TeO2 | 2 x 7 | 310 / 2 | 110 | 大口径 |
| M1205C-T110L-1 | 360-420nm | TeO2 | 1 | 39 / 0.25 | 110 | |
| M1250-T250L-0.45 | 360-420nm | TeO2 | 0.45 | 10 / 0.06 | 250/260 |
青 – 赤
| モデル | 標準A/R | 結晶 | 有効開口(mm) | 立上り時間(ns, 代表値)/ビーム径(mm) | 中心周波数(MHz) | 特記 |
|---|---|---|---|---|---|---|
| M1201E-SF40-1p7 | VIS / NIR | SF6 | 2 | 185 / 1 | 40 | |
| M1407-SF80L-0p5 | VIS / NIR | SF57 | 1 | 95 / 0.5 | 80 | |
| M1133-aQ80L-1,2,3 | VIS | Quartz | 1/3/5 | 114 / 1 | 80 | |
| M1365-aQ215L-3 | VIS | Quartz | 3 | 342 / 3 | 80 | |
| M1340-aQ110-3, 5 | VIS | Quartz | 3/5 | 342 / 3 | 110 | 低波長面歪み |
| M1406-aQ175L-0p5 | 470-540nm | Quartz | 0.5 | 185 / 0.5 | 175 | 低群速度分散 |
| M1418-aQ150L-1 | 470-800nm | Quartz | 1 | 185 / 0.5 | 175 | 低群速度分散 |
| M1205-P80L-1,2,3 | VIS | PbMo04 | 1/2/3 | 90 / 0.5 | 80 | |
| M1206-P110L-1 | VIS | PbMo04 | 1 | 27 / 0.15 | 110 | |
| M1250-P200L-0.75 | VIS | PbMo04 | 1 | 12 / 0.065 | 200 | |
| M1205-T80L-1,-2 | VIS | TeO2 | 1月2日 | 39 / 0.25 | 80 | |
| M1099-T80L-3 | 532 | TeO2 | 3 | 464 / 3 | 80 | |
| M1206-T110L-1 | NUV, VIS | TeO2 | 1 | 23 / 0.15 | 110 | |
| M1002-T110L-2 | NUV, VIS | TeO2 | 2 x 7 | 155 / 1 | 110 | |
| M1250-T200L-0.5 | NUV, VIS | TeO2 | 1 | 10 / 0.065 | 200 | |
| M1250-T250L-0.45 | NUV, VIS | TeO2 | 0.45 | 15 / 0.1 | 250(260) | |
| M1430-T350L-0.2 | NUV, VIS | TeO2 | 0.2 | 7 / 0.045 | 350 | |
| OAM1060-T80S-2 | VIS | TeO2 (S) | 2 | 1000 / 1 | 80 | 低駆動 |
| OAM1020-T100S-3 | VIS | TeO2 (S) | 3 | 2000/2 | 110 | 低駆動 |
NIR 近赤外-1
| モデル | 標準A/R | 結晶 | 有効開口(mm) | 立上り時間(ns, 代表値)/ビーム径(mm) | 中心周波数(MHz) | 特記 |
|---|---|---|---|---|---|---|
| M1201E-SF40-1.7 | VIS / 1u | Glass | 1.7 | 185 / 1 | 40 | |
| M1137-SF50L-1.5 | 0.7-0.9u, 1u | Glass | 1.5 | 191 / 1 | 50 | 低群速度分散 |
| M1142-SF80L-0.5 | 0.7-0.9u, 1u | Glass | 0.5 | 48 / 0.25 | 80 | |
| M1377-aQ41-1,2 | 0.7-0.9u, 1u | Quartz | 1/2 | 114 / 1 | 40.68 | |
| M1346-aQ50-3 | 2u | Quartz | 3 | 342 / 3 | 50 | 高出力 |
| M1346-aQ(xx)-3,4,5 | 0.7-0.9u, 1u | Quartz | 3/4/5 | 456 / 4 | xx=60 / 68 / 80 | 高出力 |
| M1377-aQ80-1,2 | 0.7-0.9u, 1u | Quartz | 1/2 | 114 / 1 | 80 | |
| M1377-aQ80-1 | 1.55u | Quartz | 1 | 114 / 1 | 80 | |
| M1431-aQ80-9 | 1u | Quartz | 9 | 1020 / 9 | 80 | 低デューティーサイクル |
| M1362-aQ110-6 | 800nm | Quartz | 6 | 570 / 5 | 110 | 低群速度分散 |
| M1099-T40L-2 | 1.9, 2u | TeO2 | 1 | 155 / 1 | 40 | |
| M1080-T80L-1.5 | 0.7-0.9u, 1u | TeO2 | 1.5 | 155 / 1 | 80 | OEM |
| M1099-T80L-3 | 1u | TeO2 | 3 | 310 / 2 | 80 | |
| M1135-T80L-4 | 1u | TeO2 | 4 | 464 / 3 | 80 | 高出力 |
| M1312-T80L-6 | 1u | TeO2 | 6 | 774 / 5 | 80 | 高出力 |
| M1404-T200L-0.15 | 1u | TeO2 | 0.15 | 10 / 0.06 | 200 | パルスピッカー |
| M1429-T200L-0.25 | 633-830nm | TeO2 | 0.25 | 10 / 0.05 | 200 | パルスピッカー |
| M1430-T350L-0.2 | 633-830nm | TeO2 | 0.2 | 10 / 0.05 | 350 |
NIR 近赤外-2
| モデル | 標準A/R | 結晶 | 有効開口(mm) | 立上り時間(ns, 代表値)/ビーム径(mm) | RFバンド幅(MHz) |
|---|---|---|---|---|---|
| M1205-P80L-1,2 | 633-830nm | PbMo04 | 1/2 | 185 / 1 | >30 |
| M1205-P80L-1,2 | 830-1064nm | PbMo04 | 1/2 | 185 / 1 | >30 |
| M1205-P80L 0p6,1,2 | 1550nm | PbMo04 | 0.6/1/2 | 90 / 0.5 | >30 |
| M1205-T80L-1,2 | 633-830nm | TeO2 | 1/2 | 155 / 1 | >30 |
| M1206-P110L-1 | 633-830nm | PbMo04 | 1 | 185 / 1 | >50 |
| M1206-P110L-1 | 1550nm | PbMo04 | 0.6/1 | 90 / 0.5 | >50 |
| M1205-T110L-1 | 633-830nm | TeO2 | 1 | 185 / 1 | >40 |
| M1205-T110L-1 | 830-1064nm | TeO2 | 1 | 155 / 1 | >40 |
| M1205-T110L-0p6,1 | 1550nm | TeO2 | 0.6/1 | 77 / 0.5 | >40 |
| M1250-T150L-0p5 | 633-830nm | TeO2 | 0.5 | 77 / 0.5 | >50 |
| M1250-T150L-0p5 | 830-1064nm | TeO2 | 0.5 | 77 / 0.5 | >50 |
| M1250-T150L-0p5 | 1550nm | TeO2 | 0.5 | 77 / 0.5 | >50 |
| M1250-P200L-0p75 | 633-830nm | PbMo04 | 0.75 | 125 / 0.7 | >100 |
| M1250-P200L-0p75 | 830-1064nm | PbMo04 | 0.75 | 125 / 0.7 | >100 |
| M1250-T200L-0p5 | 633-830nm | TeO2 | 0.5 | 62 / 0.4 | >100 |
| M1250-T200L-0p5 | 830-1064nm | TeO2 | 0.5 | 62 / 0.4 | >100 |
| M1250-T200L-0p5 | 1550nm | TeO2 | 0.5 | 62 / 0.4 | >100 |
| M1250-T260L-0p45 | 633-830nm | TeO2 | 0.45 | 54 / 0.35 | >50 |
| M1250-T260L-0p45 | 830-1064nm | TeO2 | 0.45 | 54 / 0.35 | >50 |
| M1250-T260L-0p45 | 1550nm | TeO2 | 0.45 | 54 / 0.35 | >50 |
Mid-IR 中赤外- IR 赤外
| モデル | 標準A/R | 結晶 | 有効開口(mm) | 立上り時間(ns, 代表値)/ビーム径(mm) | 中心周波数(MHz) | 特記 |
|---|---|---|---|---|---|---|
| M1210-G(xx)-2,-4 | 2, 2.5-5um | Ge | 2,4 | 120 / 1 | xx=60, 80 or 105 | |
| M1208-G80-4 | 2.5-5um | Ge | 4×8 | 470 / 4 | 80 | |
| M1208-G13-8 | 5-6um | Ge | 8 | 710 / 6 | 13 | ラマン・ナス回折 |
| M1153-G68S-4 | 2.5-5um | Ge | 4 | 355 / 3 | 68 | Non-pol’d |
| M1189-G40-4 | 9.3/10.6um | Ge | 4 | 355 / 3 | 40 | |
| M1208-G40-3,-4 | 9.3/10.6um | Ge | 3×8 | 355 / 3 | 40 | |
| M1396-G40L-7 | 9.3/10.6um | Ge | 7×14 | 590 / 5 | 40 | |
| M1315-G40-7,-8,-9 | 9.3/10.6um | Ge | 6,7,8,9 x15 | 945 / 8 | 40 | |
| M700-G40-7,-8,-9 | 9.3/10.6um | Ge | 7,8,9 x30 | 945 / 8 | 40 | |
| M1199-G40-7,-8,-9 | 9.3/10.6um | Ge | 7,8,9 x30 | 945 / 8 | 50 | |
| M1378-G40-12 | 9.3/10.6um | Ge | 12 x 30 | 1180 / 10 | 40 |
デュアルビーム
| モデル | 標準A/R | 結晶 | 有効開口(mm) | 立上り時間(ns, 代表値)/ビーム径(mm) | 中心周波数(MHz) | 特記 |
|---|---|---|---|---|---|---|
| M600-G50L-7,-8,-9 | 9.3um | Ge | 9 x 30 | 830 / 7 | 830 / 7 | |
| M1199-G50-7,-8,-9 | 9.3um | Ge | 9 x 30 | 830 / 7 | 830 / 7 | パルスレーザー |
| DBM1186-G54-9 | 9.3um | Ge | 9 x 20 | 830 / 7 | 830 / 7 |
マルチチャンネル
| モデル | チャンネル数 | 標準A/R | 結晶 | 有効開口(mm) | 立上り時間(ns, 代表値)/ビーム径(mm) | 中心周波数(MHz) |
|---|---|---|---|---|---|---|
| MC1140-P110L-0p7 | 4 | VIS | PbMoO4 | 0.7 | 25 | 110 |
ドライバ内蔵タイプ
| モデル | 標準A/R | 結晶 | 有効開口(mm) | 立上り時間(ns, 代表値)/ビーム径(mm) | 中心周波数(MHz) | 変調 |
|---|---|---|---|---|---|---|
| IMAD-P80L-1p5 | 488-633nm | PbMo04 | 1.5 | 25 / 0.14 | 80 | アナログ |
| IMDD-P80L-1p5 | 488-633nm | PbMo04 | 1.5 | 25 / 0.14 | 80 | デジタル |
| IMAD-T110L-1p5 | 400-440nm | TeO2 | 1.5 | 22 / 0.14 | 110 | アナログ |
| IMDD-T110L-1p5 | 400-440nm | TeO2 | 1.5 | 22 / 0.14 | 110 | デジタル |
| IMAA-P80L-1p5 | 488-633nm | PbMo04 | 1.5 | 25 / 0.14 | 80 | アンプのみ |
標準ARコーティング
| 結晶＼ARコーティング | NUV | VIS | NIR | MIR | IR |
|---|---|---|---|---|---|
| Quartz | 235-250nm 330-360nm | 488-532nm | 700-1000nm 1.06μm | ||
| Fused Silica | 355nm | 532nm | 1.06μm | ||
| TeO2 | 355nm 360-420nm | 488-633nm 532nm | 633-830nm 830-1064nm 1.1μm, 1.3μm, 1.55μm | ||
| PbMoO4 | 442-488nm 488-633nm 532nm | 633-830nm 830-1064nm 1.1μm, 1.3μm, 1.55μm | |||
| Glass | 450-700nm 532nm | 700-1000nm 1.06μm | |||
| Germanium | 2.5-5.5μm 2.05μm | 9.4μm 10.6μm |
ドライバ
Isomet社では、音響光学変調器用にRFパワーレベルと周波数を生成するのに特別に設計された種々のドライバを製造しています。周波数固定モデルには全て、結晶制御オシレータ が含まれ、最高の安定性と長時間信頼性が得られるよう最適化されています。デジタル変調モデルは TTL入力信号を受容し、振幅のオン/オフ制御を行えます。アナログモデルでは比例関数的な振幅制御が可能です。
- 固定周波数ドライバ/アンプ
- 空冷 シングル周波数タイプ
- ハイパワー シングル周波数タイプ
- 水冷 マルチ周波数タイプ
※各デバイスのドライバ及びエレクトロニクスの選定・詳細はお問合せください。
✕
