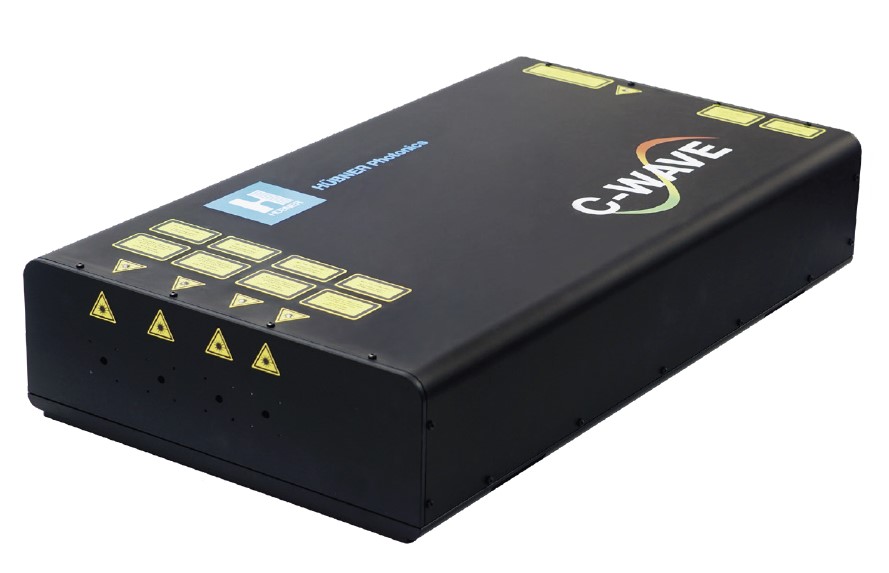

広帯域波長可変 C-WAVE GTR OPOレーザー

HÜBNER

高出力波長可変CWレーザー光源。可視光から近赤外の広範囲な波長領域で波長可変可能な光パラメトリック発振器（OPO）

お問合せ

お問合せ

高出力広帯域チューナブルCWレーザー

可視および近赤外域でのギャップなしの幅広いチューニング範囲を実現（510～750 nm, 1020～1500 nm, 1.7～3.4 μm）
完全自動化された波長アプローチ
可視域で20 GHzを超えるモードホップフリーチューニング範囲
標準線幅 500 kHz未満の単一周波数動作を実現。
出力はワットレベルまでパワーアップ可能

CWレーザー緑から赤へ

C-WAVEの「Green-To-Red」（GTR）はユーザーフレンドリーで、可視域において幅広い波長域を完全自動可変できます。

ビーム品質 M² < 1.2 のほぼ完全なガウシアンビームの単一周波数発振ながら、ワットレベルの高い出力が得られます。またモードホップフリーの波長チューニングを実現。さらに近赤外域 1.0 ～ 3.4 μmのスペクトルもカバーしています。

C-WAVE GTRは、サイドモード抑制比（typ. > 100 dB）で卓越したスペクトル純度を提供します。何百ナノメートルのチューニングを行った場合でも、優れたポインティング安定性を保持します。要求の厳しいアプリケーションにもフレキシブルに対応可能なレーザーです。

高分解能分光法
量子技術
ホログラフィー
ラマン分光法
蛍光顕微鏡
検出器の校正

仕様

	SHG (GTR)	Signal (NIR-I)	Idler (NIR-II)
波長範囲	510 – 750 nm (typ. 500 – 760 nm)	1020 – 1500 nm (typ. 1000 – 1520 nm)	1.7 – 3.4 μm (typ. 1.6 – 3.5 μm)
発振周波数の精度
波長計を使用しない自動化アプローチ	< 2 THz (typ. < 1 THz, 対応. < ~ 1 – 2 nm)	< 1 THz	< 1 THz
外部参照とAbsolute Lambda®の使用	< 2 MHz (波長計に依拠します。)	< 1 MHz (波長計に依拠します。)	< 1 MHz (波長計に依拠します。)

出力	> 300 mW (typ. > 500 mW)	> 600 mW ※ (typ. > 800 mW)	> 1W @ > 1.7 – 2.2 μm, > 500 mW @ > 2.2 – 3 μm, > 200 mW @ > 3 – 3.4 μm
長期出力安定性 (typ., 8時間超)	< 5 %	< 5 %	< 10 %
ノイズ (typ., 10 Hz – 10 MHz)	< 1% rms
開口部ビーム径 (1/e², typ.)	1.2 mm	1 mm	1.7 mm
ビーム対称性 (typ.)	> 0.90:1	> 0.90:1	> 0.8:1
ビーム発散角 (全角)	< 250 mrad	< 500 mrad	< 500 mrad
ビーム偏光	直線・水平
横モード (TEM₀₀)	M² < 1.2	M² < 1.2	M² < 1.4
線幅	< 1 MHz (< typ. 500 kHz)
モードホップフリー・チューニング	> 20 GHz	> 10 GHz	> 10 GHz
保証期間	12ヶ月、時間無制限

※1450 – 1500 nmは仕様外です。

使用環境仕様

電源	110 V / 230 V
通信インターフェイス	Ethernet / RJ485
想定使用環境	ラボ環境（埃無き事、ISO9推奨）
取付面	除振光学テーブル
保管温度	10 – 40 ℃
保管湿度（結露無き事）	0 – 90 %, 相対湿度
動作温度範囲	20 – 25 ℃, 一定
動作湿度（結露無き事）	10 – 85 %, 相対湿度
周辺気圧	950 – 1050 mbar
消費電力	< 200 W

インターフェイス（背面部）

光学モニタ出力OPO（オプション）	<20 mW OPO信号	FC/APC
モニタ出力（チャンネル1、チャンネル2）	-5V ～ 5V out	SMA
トリガ出力	0V ～ 5V, TTL out	SMA
12 VDC 入力	同梱の電源に接続
共通グランド	GND	フラットプラグ 6.3×0.8
外部入力	0V ～ 5V in	SMA
パージ入力	0.1 ～ 0.5 sccm	4mmホース、乾燥空気またはN₂ガス
インターロック（リモート＆ポンプレーザー）	short	SMA / RKMF3

重量寸法仕様

寸法（ポンプレーザー無）	645 x 486 x 133 mm ( L x W x H )
重量（ポンプレーザー無）	44 kg
出荷時重量（ポンプレーザー含・パレット無）	98 kg

関連文献

全て外部のサイトへ遷移します。文献は全て英語です。

文献	アプリケーション	掲載誌
Double Tips for In-Plane Polarized Near-Field Microscopy and Spectroscopy Kusch et.al.	ラマン分光	Nano Letters 2024
Interlayer bond polarizability model for interlayer phonons in van der Waals heterostructures R. Mei et.al.	ラマン散乱	Nanoscale 2024
Chirality Dependence of Triplet Excitons in (6,5) and (7,5) Single-Wall Carbon Nanotubes Revealed by Optically Detected Magnetic Resonance I. Sudakov et.al.	ラマン分光	ACS Nano Feb. 2023
Wavelength Dependence of the Electrical and Optical Readout of NV Centers in Diamond L Todenhagen et. al.	量子	aiXiv. Jul 2023
Continuous-wave frequency upconversion with a molecular optomechanical nanocavity W Chen et. al.	分光	Science. Dec 2022
Mastering challenges in holography with widely tunable CW optical parametric oscillators Stefan Trotzky et. al.	OPO	Proc. SPIE 12026 2022
Laser light tunable across the visible up to mid-infrared: Novel turnkey cw OPO with efficiency-optimized design J. Sperling et. al.	OPO	AIP Rev. Sci. Inst 2021
Giant Rydberg excitons in Cu2O probed by photoluminescence excitation spectroscopy M. A. M. Versteegh et. al.	リュードベリ励起	arXiv 2021
Strong light-matter coupling in MoS2 P. Kusch et. al.	SNOM	Phys.Rev. B 2021
High-Power CW Optical Parametric Oscillator Design for gap-free Wavelength Tuning across the Visible K. Hens et. al.	OPO	CLEO 2021
Advances in the spectral coverage of tunable continuous-wave optical parametric oscillators J. Sperling et. al.	OPO	Proc. SPIE 2021
Coherence imaging spectroscopy at Wendelstein 7-X for impurity flow measurements V. Perseo et. al.	高分解能分光	Rev. Sci. Inst. 2020
Tunable light speeds up the search for the perfect qubit K. Hens et al.	量子	Physics World 2020
Colors expanded: Widely tunable lasers are tailored for quantum research K. Hens and J. Sperling	OPO	Laser Focus World 2020
Widely tunable CW optical parametric oscillators: mastering the challenges posed in quantum technology K. Hens et. al.	量子	Proc. SPIE 2020
Photoelectrical imaging and coherent spin-state readout of single nitrogen-vacancy centers in diamond F. Jelezko and co-workers	カラーセンター	Science 2019
Phonon-assisted emission and absorption of individual color centers in hexagonal boron nitride R. Bratschitsch and co-workers	量子	2D Materials 2019
Optical Gating of Resonance Fluorescence from a Single Germanium Vacancy Color Center in Diamond W. Gao and co-workers	カラーセンター	Phys. Rev. Lett. 2019
A new calibration implementation for Doppler Coherence Imaging Spectroscopy D. Gradic et. al.	高分解能分光	Fusion Eng. and Design 2019
Lasers for holographic applications: important performance parameters and relevant laser technologies K. Hens et. al.	ホログラフィ	Proc. SPIE 2019
Optical Parametric Oscillators: Novel tunable lasers enable new nanoimaging techniques J. Sperling et. al.	ラマン	Laser Focus World 2019
Excitation-Tunable Tip-Enhanced Raman Spectroscopy P. Kusch and co-workers	ラマン	J. Phys. Chem. C. 2018
Narrow linewidth measurement with a Fabry-Perot interferometer using a length modulation technique F. A. Franz	OPO	Master Thesis University of Kassel 2018
Made Easy: CW Laser Light Widely Tunable Across the Visible J. Sperling and K. Hens	OPO	Optik & Photonik 2018
Tunable Laser Light Sources Advance Nanophotonics Research J. Sperling and K. Hens	ナノフォトニクス	EuroPhotonics 2018
Photoluminescence excitation spectroscopy of SiV− and GeV− color center in diamond A. Kubanek and co-workers	カラーセンター	New Journal of Physics 2017
