光アイソレータ/ファラデーローテータ

Coherent (旧 Electro-Optics Technology)

多彩な光アイソレータ／ファラデーローテータをラインナップ。波長範囲、開口径（アパーチャ）、出力を選択いただけます。高透過率の優れたアイソレーションを実現した製品です。

ラインナップ

ラインナップ表

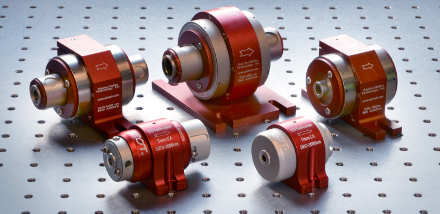

多彩な光アイソレータ／ファラデーローテータをラインナップ

TORNOS ファラデーローテータ＆光アイソレータ

TORNOS 光アイソレータ
ファラデーローテータ

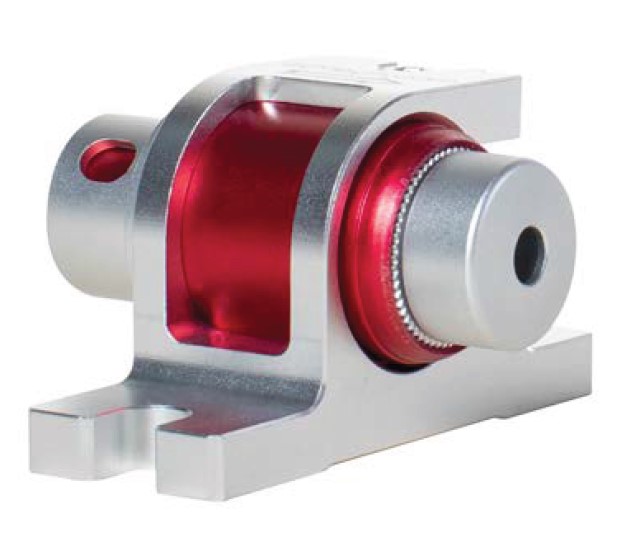

TORNOS ファラデーローテータ・光アイソレーター<

  • 波長範囲：500-1010 nm
  • 開口径：4 mm
  • アイソレーション：>27 dB ＠22℃
  • 透過率：>88 % ＠22℃
  • パルス損傷閾値：
    1 J/cm2＠10ns パルス幅

TORNOS 製品一覧
TORNOS カタログ

TORNOS Compact 光アイソレータ・
ファラデーローテータ

  • 波長範囲：532-850 nm
  • 開口径：2 or 4 mm
  • アイソレーション：>33 dB
  • 透過率：>92 or >95 % ＠22℃
  • 入力パワー：5 W

TORNOS Compact 製品一覧
TORNOS Compact カタログ




EURYS 広帯域ファラデーローテータ・光アイソレータ

EURYS 広帯域ファラデーローテータ・光アイソレータ

  • 波長範囲： 720-950 nm
  • 開口径：5 / 8 / 10 mm
  • アイソレーション：>30-33 dB
  • 透過率：>92 or >98 % ＠22℃
  • パルス損傷閾値：>3.4-5 J/cm2 ＠10 ns
    >1 J/cm2 ＠8 ps

EURYS 製品一覧
EURYS カタログ



PAVOS ファラデーローテータ＆光アイソレータ

PAVOS ファラデーローテータ・
光アイソレータ
PAVOS ファラデーローテータ・光アイソレータ


  • 波長範囲： 1010-1080 nm
  • 開口径：2 / 4 / 5 / 8 / 12 / 15 / 20 /
    25 / 35 / 45 mm
  • アイソレーション(ピーク値)：>33 or >35 dB
  • 回転量(ピーク値)：45° ± 0.5° or 45° ± 2°
  • 透過率(ピーク値)：>98% ,>95% or >92%
  • 損傷閾値：10 J/cm2 ＠10 ns,
    1 J/cm2 ＠8 ps, 1 MW/cm2 ＠CW

PAVOS 製品一覧
PAVOS カタログ

PAVOS ウルトラ ファラデーローテータ・
光アイソレータ
PAVOS ウルトラ ハイパワー ファラデーローテータ・光アイソレータ

  • 波長範囲： 1010-1080 nm
  • 開口径：5 / 8 / 12 mm
  • アイソレーション：>33 dB
  • 回転量(ピーク値)：45° + 2/-5°
  • 透過率(ピーク値)：>95 %
  • 損傷閾値：7 J/cm2 ＠10 ns
    600 mJ/cm2 ＠8 ps

PAVOS ウルトラ 製品一覧
PAVOS ウルトラ カタログ

PAVOS ウルトラ KW
ホワイトペーパー（日本語）リンク

PAVOS plus・PAVOS plusウルトラ
ファラデーローテータ・光アイソレータ
4mm PAVOS plusウルトラ ファラデーローテータ・光アイソレータ

  • 波長範囲： 1010-1080 nm
  • 開口径： 4 mm
  • アイソレーション(ピーク値)：>92 or >95 %
  • 回転量(ピーク値)：45° ± 0.5° or 45° ± 2°
  • 透過率(ピーク値)：>93, >95 or >98 %
  • 損傷閾値：10 J/cm2 ＠10 ns
    1 J/cm2 ＠8 ps
    1 MW/cm2 ＠CW

PAVOS plus、PAVOS plus ウルトラ 製品一覧
PAVOS plus ウルトラ カタログ

低パワー・ファラデーローテータ・光アイソレータ

低パワー・ファラデーローテータ・光アイソレータ

  • 波長範囲： 1050-1080 nm
  • 開口径：1.5 mm
  • アイソレーション：≥30 dB ＠22℃
  • 透過率：≥75 or ≥78 % ＠22℃
  • 損傷閾値：8 J/cm2 ＠10 or 20 ns, 1 MW/cm2 ＠10 ns, 500 mW/cm2 ＠CW

低パワー製品一覧
低パワー製品 カタログ

1550nm ファラデーローテーター・光アイソレータ

1550nm ファラデーローテーター・光アイソレータ

  • 波長範囲： 1525-1575 nm
  • 開口径：4 mm
  • アイソレーション：>30 dB ＠22℃
  • 透過率：>92 % ＠22℃
  • 損傷閾値：1 J/cm2 at 10 ns
  • 最大入力パワー：20 W

1550nm 製品一覧
1550nm 製品 カタログ

MAKROS ファラデーローテータ・光アイソレータ

MAKROS ファラデーローテータ・光アイソレータ

  • 波長範囲： 1900-2100 nm
  • 開口径：4 mm
  • アイソレーション：>30 dB ＠22℃
  • 透過率：>95 % ＠22℃
  • パルス損傷閾値：5 J/cm2 ＠10ns
  • 最大入力パワー：30 W

MAKROS 製品一覧
MAKROS カタログ

MESOS ファラデーローテータ・光アイソレータ

MESOS ファラデーローテータ・光アイソレータ

  • 波長範囲： 4500-4600 nm
  • 開口径：4 mm
  • アイソレーション：>30 dB
  • 透過率：>70 % ＠22℃
  • 入力パワー：2.5 W

MESOS 製品一覧
MESOS カタログ


PAVOS ファラデーローテータ
Part#品名Model参考
110-10286-0001PAVOS Rotator, Std1030nm(1010-1045nm), 8mm aperture08-R-1030
110-10287-0001PAVOS Rotator, Std1030nm(1010-1045nm), 12mm aperture12-R-1030
110-10289-0001PAVOS Rotator, Std1030nm(1010-1045nm), 20mm aperture20-R-1030
110-10297-0001PAVOS Rotator, Std1064nm(1045-1080nm), 8mm aperture08-R-1064
110-10299-0001PAVOS Rotator, Std1064nm(1045-1080nm), 12mm aperture12-R-1064
110-10301-0001PAVOS Rotator, Std1064nm(1045-1080nm), 15mm aperture15-R-1064
110-10303-0001PAVOS Rotator, Std1064nm(1045-1080nm), 20mm aperture20-R-1064
110-10305-0001PAVOS Rotator, Std1064nm(1045-1080nm), 25mm aperture25-R-1064
110-10307-0001PAVOS Rotator, Std1064nm(1045-1080nm), 35mm aperture35-R-1064
110-10309-0001PAVOS Rotator, Std1064nm(1045-1080nm), 45mm aperture45-R-1064
110-21053-0003PAVOS Rotator, Std1064nm(1010-1080nm), 5mm aperture05-R-1064
PAVOS 光アイソレータ
Part#品名Model参考
110-10272-0001PAVOS Isolator, Std1030nm(1010-1045nm), 8mm aperture08-I-1030-000-045
110-10272-0002PAVOS Isolator, Std1030nm(1010-1045nm), 8mm aperture with wave plate08-I-1030-000-000
110-10273-0001PAVOS Isolator, Std1030nm(1010-1045nm), 12mm aperture12-I-1030-000-045
110-10273-0002PAVOS Isolator, Std1030nm(1010-1045nm), 12mm aperture with wave plate12-I-1030-000-000
110-10298-0001PAVOS Isolator, Std1064nm(1045-1080nm), 8mm aperture08-I-1064-000-045
110-10298-0002PAVOS Isolator, Std1064nm(1045-1080nm), 8mm aperture with wave plate08-I-1064-000-000
110-10300-0001PAVOS Isolator, Std1064nm(1045-1080nm), 12mm aperture12-I-1064-000-045
110-10300-0002PAVOS Isolator, Std1064nm(1045-1080nm), 12mm aperture with wave plate12-I-1064-000-000
110-10302-0001PAVOS Isolator, Std1064nm(1045-1080nm), 15mm aperture15-I-1064-000-045
110-10302-0002PAVOS Isolator, Std1064nm(1045-1080nm), 15mm aperture with wave plate15-I-1064-000-000
110-10304-0001PAVOS Isolator, Std1064nm(1045-1080nm), 20mm aperture20-I-1064-000-045
110-10304-0002PAVOS Isolator, Std1064nm(1045-1080nm), 20mm aperture with wave plate20-I-1064-000-000
110-10306-0001PAVOS Isolator, Std1064nm(1045-1080nm), 25mm aperture25-I-1064-000-045
110-10306-0002PAVOS Isolator, Std1064nm(1045-1080nm), 25mm aperture with wave plate25-I-1064-000-000
110-10308-0001PAVOS Isolator, Std1064nm(1045-1080nm), 35mm aperture35-I-1064-000-045
110-10308-0002PAVOS Isolator, Std1064nm(1045-1080nm), 35mm aperture with wave plate35-I-1064-000-000
110-10310-0001PAVOS Isolator, Std1064nm(1045-1080nm), 45mm aperture45-I-1064-000-045
110-10310-0002PAVOS Isolator, Std1064nm(1045-1080nm), 45mm aperture with wave plate45-I-1064-000-000
110-21051-0001PAVOS Isolator, Std1030nm(1010-1045nm), 5mm aperture05-I-1030-000-045
110-21051-0002PAVOS Isolator, Std1030nm(1010-1045nm), 5mm aperture with wave plate05-I-1030-000-000
110-21052-0001PAVOS Isolator, Std1064nm(1045-1080nm), 5mm aperture05-I-1064-000-045
110-21052-0002PAVOS Isolator, Std1064nm(1045-1080nm), 5mm aperture with wave plate05-I-1064-000-000
PAVOS ウルトラ ファラデーローテータ・光アイソレータ
Part#品名Model参考
110-23081-0001PAVOS Ultra Isolator, Std1030nm(1010-1045nm), 8mm aperture08-I-1030-000-045
110-23081-0002PAVOS Ultra Isolator, Std1030nm(1010-1045nm), 8mm aperture with wave plate08-I-1030-000-000
110-23082-0001PAVOS Ultra Isolator, Std1064nm(1045-1080nm), 8mm aperture08-I-1064-000-045
110-23082-0002PAVOS Ultra Isolator, Std1064nm(1045-1080nm), 8mm aperture with wave plate08-I-1064-000-000
110-23083-0003PAVOS Ultra Rotator, Std1030nm(1010-1045nm), 8mm aperture08-R-1030
110-23084-0003PAVOS Ultra Rotator, Std1064nm(1045-1080nm), 8mm aperture08-R-1064
110-23121-0001PAVOS Ultra Isolator, Std1030nm(1010-1045nm), 12mm aperture12-I-1030-000-045
110-23121-0002PAVOS Ultra Isolator, Std1030nm(1010-1045nm), 12mm aperture with wave plate12-I-1030-000-000
110-23122-0001PAVOS Ultra Isolator, Std1064nm(1045-1080nm), 12mm aperture12-I-1064-000-045
110-23122-0002PAVOS Ultra Isolator, Std1064nm(1045-1080nm), 12mm aperture with wave plate12-I-1064-000-000
110-23123-0003PAVOS Ultra Rotator,Std1064nm(1045-1080nm) 1045-1080nm, 12mm aperture12-R-1064
110-23124-0003PAVOS Ultra Rotator, Std1030nm(1010-1045nm), 12mm aperture12-R-1030
PAVOS ウルトラ KW
PAVOS ウルトラ KW ホワイトペーパーリンク（日本語）
2305336ISO, 12MM, 1064NM, KW12-I-1064-000-045
2322243ISO, 12MM, 1030NM, KW12-I-1030-000-045
2322250 ISO, 12MM, 1040NM, KW12-I-1040-000-045
PAVOS plus ファラデーローテータ・PAVOS plusウルトラファラデーローテータ
Part#品名Model参考
110-21043-0003PAVOS plus Rotator, Std1064nm(1010-1080nm), 4mm aperture04-R-1064-22C-0001W
110-23043-0003PAVOS plus Ultra Rotator, Std1064nm(1010-1080nm), 4mm aperture04-R-1064-22C-0001W
PAVOS plus 光アイソレータ ・PAVOS Plus ウルトラ光アイソレータ
Part#品名Model参考
110-23041-0001PAVOS plus Ultra Isolator, Std1030nm(1010-1045nm), 4mm aperture04-I-1030-000-045-22C-0001W
110-23041-0002PAVOS plus Ultra Isolator, Std1030nm(1010-1045nm), 4mm aperture with wave plate04-I-1030-000-000-22C-0001W
110-23042-0001PAVOS plus Ultra Isolator, Std1064nm(1045-1080nm), 4mm aperture04-I-1064-000-045-22C-0001W
110-23042-0002PAVOS plus Ultra Isolator, Std1064nm(1045-1080nm), 4mm aperture with wave plate04-I-1064-000-000-22C-0001W
1550nm ファラデーローテータ ・光アイソレータ
Part#品名Model参考
110-10369-00011550nm Faraday Isolators, Std1550nm(1525-1575nm), 4mm aperture04-I-1550-000-045
110-10369-00031550nm Faraday Rotators, Std1550nm(1525-1575nm), 4mm aperture04-R-1550
MAKROS　ファラデーローテータ
Part#品名Model参考
110-10315-0003MAKROS Faraday Rotators, Std2050nm(1900-2100nm), 4mm aperture04-R-2050
MAKROS　ファラデー光アイソレータ
Part#品名Model参考
110-10315-0001MAKROS Faraday Isolators, Std2050nm(1900-2100nm), 4mm aperture04-I-2050-000-045
110-10315-0002MAKROS Faraday Isolators, Std2050nm(1900-2100nm), 4mm aperture with wave plate04-I-2050-000-000
110-10336-0001MAKROS Faraday Isolators, Std1950nm(1900-2000nm), 4mm aperture04-I-1950-000-045
110-10336-0002MAKROS Faraday Isolators, Std1950nm(1900-2000nm), 4mm aperture with wave plate04-I-1950-000-000
EURYS広帯域ファラデーローテータ・光アイソレータ
Part#品名Model参考
110-22051-0001EURYS Broadband Faraday Isolators, Std800nm(720-950nm), 5mm aperture05-I-0800-000-090
110-22051-0002EURYS Broadband Faraday Isolators, Std800nm(720-950nm), 5mm aperture with wave plate05-I-0800-000-000
110-22051-0003EURYS Broadband Faraday Rotators, Std800nm(720-950nm), 5mm aperture05-R-0800
TORNOS ファラデーローテータ・光アイソレータ
Part#品名Model参考
110-10082-0001TORNOS Faraday MP Isolator, 980nm, 4mm aperture04-I-0980-000-045
110-10362-0001TORNOS Faraday MP Isolator, 461nm, 4mm aperture04-I-0461-000-045
110-26049-0006TORNOS ISOLATOR, 4mm CA, 480-520nm, UNIVERSAL04-I-0488-000-045
TORNOS Compact ファラデーローテータ・光アイソレータ
Part#品名Model参考
110-12050-0001TORNOS Compact Faraday Isolator, 850nm, 4mm aperture04-I-0850-135-000
110-25021-0003TORNOS Compact Faraday Rotator, 1064nm, 2mm aperture02-R-1064
110-25021-0011TORNOS Compact Faraday Isolator, 1064nm, 2mm aperture02-I-1064-135-000
110-25021-0012TORNOS Compact Faraday Isolator, 1064nm, 2mm aperture with wave plate02-I-1064-090-000
110-25025-0011TORNOS Compact Faraday Isolator, 532nm, 2mm aperture02-I-0532-135-000
110-25025-0012TORNOS Compact Faraday Isolator, 532nm, 2mm aperture with wave plate02-I-0532-000-000
110-25025-0013TORNOS Compact Faraday Isolator, 405nm, 2mm aperture with wave plate02-I-0405-090-090
110-25026-0011TORNOS Compact Faraday Isolator, 633nm, 2mm aperture02-I-0633-135-000
110-25026-0012TORNOS Compact Faraday Isolator, 633nm, 2mm aperture with wave plate02-I-0633-000-000
110-25026-0023TORNOS Compact Faraday Isolator, 660nm, 2mm aperture with wave plate02-I-0660-090-090
110-25027-0011TORNOS Compact Faraday Isolator, 785nm, 2mm aperture02-I-0785-135-000
110-25027-0012TORNOS Compact Faraday Isolator, 785nm, 2mm aperture with wave plate02-I-0785-000-000
110-25027-0013TORNOS Compact Faraday Rotator, 785nm, 2mm aperture02-R-0785
110-25044-0001TORNOS Compact Faraday Isolator, 405nm, 4mm aperture04-I-0405-135-000
110-25045-0011TORNOS Compact Faraday Isolator, 532nm, 4mm aperture04-I-0532-135-000
110-25045-0012TORNOS Compact Faraday Isolator, 532nm, 4mm aperture with wave plate04-I-0532-000-000
110-25047-0011TORNOS Compact Faraday Isolator, 785nm, 4mm aperture04-I-0785-135-000
110-25047-0012TORNOS Compact Faraday Isolator, 785nm, 4mm aperture with wave plate04-I-0785-000-000
MESOS ファラデーローテータ・光アイソレータ
Part#品名Model参考
110-10316-0001MESOS Faraday Isolator, Std4550nm(4500-4600nm), 4mm aperture04-I-4550-000-045
110-10316-0003MESOS Faraday Rotator, Std4550nm(4500-4600nm), 4mm aperture04-R-4550
110-10316-0004MESOS Faraday Isolator, Std4550nm(4500-4600nm), 4mm aperture with wave plate04-I-4550-000-000
低パワー・ファラデーローテータ・光アイソレータ
Part#品名Model参考
110-10091-00012BIG1064 Low Power Faraday Isolator, 1064nm, 2mm aperture with wave plate02-I-1064-000-045
110-10239-00012BIG1064 Low Power Faraday Rotator, Std1064nm(1050-1080nm), 2mm aperture02-R-1064
