レーザー冷却・量子センサ向け超小型狭線幅外部共振器型ダイオードレーザー（ECDL）

レーザー冷却用の主要波長（369～1380 nm）を網羅した狭線幅の外部共振器型ダイオードレーザー（ECDL）。キャッツアイ型設計のセミモノリシック構造により、レーザーヘッド約76×38×28 mm・約156 gの小型化と高い環境耐性を実現。短納期での対応が可能です。

AOSenseの外部共振器型ダイオードレーザー（ECDL）は、レーザー冷却、原子・量子センサ、精密光学用途向けに設計された高安定な狭線幅レーザー（波長可変半導体レーザー）です。アルカリ原子（767 nm、780 nm、852 nm）やアルカリ土類原子（369 nm、399 nm、423 nm、461 nm、657 nm、689 nm、698 nm）など、量子研究で多く使われるレーザー冷却用の波長を369～1380 nmの範囲で網羅しています。その他の波長にも対応可能です。

キャッツアイ型設計のセミモノリシックベンチ上に構築されており、一般的なECDLとは異なる構成により、レーザーヘッド約76×38×28 mm・重量約156 gの小型化を実現しました。厳しい環境下でも安定して動作し、装置への組込みやスペースの限られた実験系にも適しています。

波長は工場出荷時にご指定の波長に設定されるため、その後の機械的な調整は不要です。短納期での対応が可能ですので、納期・お見積りはお気軽にお問い合わせください。

主な特長

レーザー冷却用の波長を網羅

369～1380 nmのラインナップ（アルカリ原子、アルカリ土類原子、イオンの遷移線）
出力：数 mW～150 mW程度、注入同期（Injection lock）構成で最大500 mW
その他の波長もカスタム対応可能

狭線幅・波長可変

線幅 <200 kHz（代表値）、<100 kHzも可能
PZTによるモードホップフリー波長可変：2～5 GHz（PZT＋フィードフォワード電流で >10 GHz）
電流・PZT・温度の組合せで30～100 GHzのチューニング
低ノイズ・高安定動作

小型・高い環境耐性

キャッツアイ型設計＋セミモノリシック構造

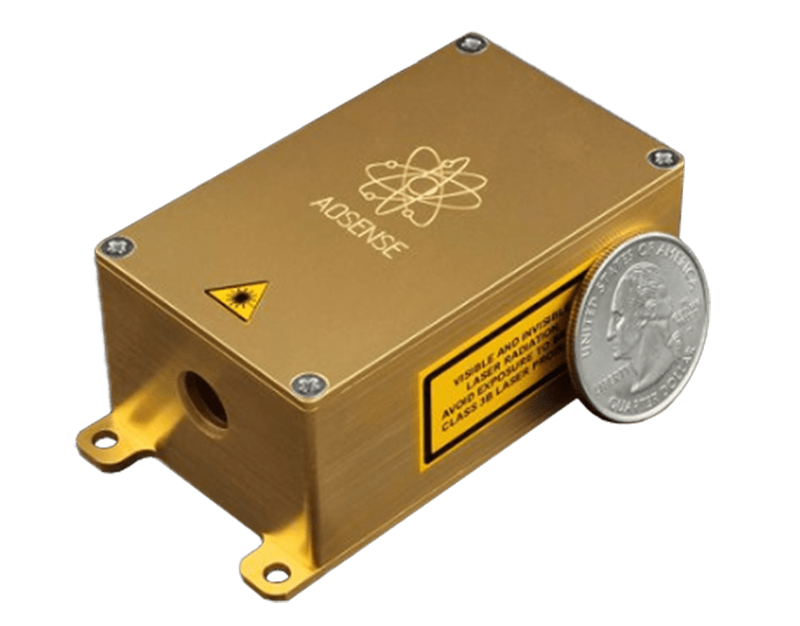

小型レーザーヘッド（約76×38×28 mm、約156 g）
外部調整不要（波長は工場設定）

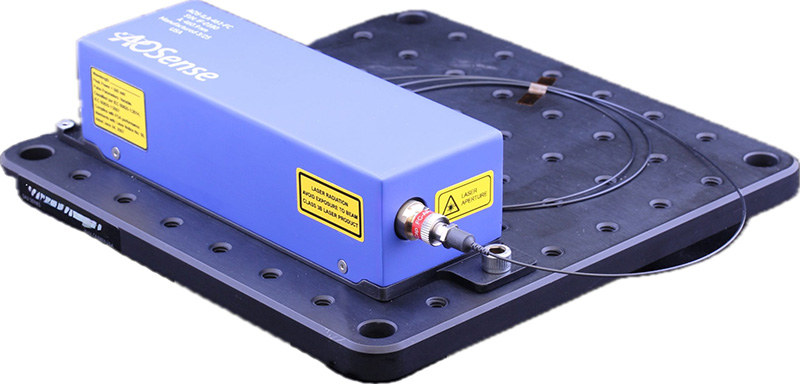

円形ビーム出力でファイバ結合にも対応

統合型レーザーコントローラ（ILC）

レーザー電流・温度・PZTを1台で制御
完全デジタル制御の超低ノイズ電子回路
GUIソフトウェア、USB仮想COMポートによるコマンド操作に対応
複数レーザーの一括制御が可能

応用例

レーザー冷却・トラッピング（アルカリ原子、アルカリ土類原子）
原子センサ（重力計、加速度計など）
量子光学実験
高分解能レーザー分光
ガス検出・環境モニタリング
光通信・精密計測
周波数基準・基準光源

モデル	AOS-IF-ECDLシリーズ
波長	369～1380 nm（下記モデルラインナップ参照。その他カスタム対応可能）
出力	数 mW～150 mW程度（注入同期構成で最大500 mW）
線幅	<200 kHz（代表値）、<100 kHzも可能
モードホップフリー波長可変範囲（PZTのみ）	2～5 GHz
モードホップフリー波長可変範囲（PZT＋フィードフォワード電流）	>10 GHz
チューニング範囲（電流＋PZT＋温度）	30～100 GHz
偏光	TM
ビーム	円形ビーム、ファイバ結合対応
寸法（L×W×H）	76×38×28 mm
重量	156 g
コントローラ	統合型レーザーコントローラ（ILC）

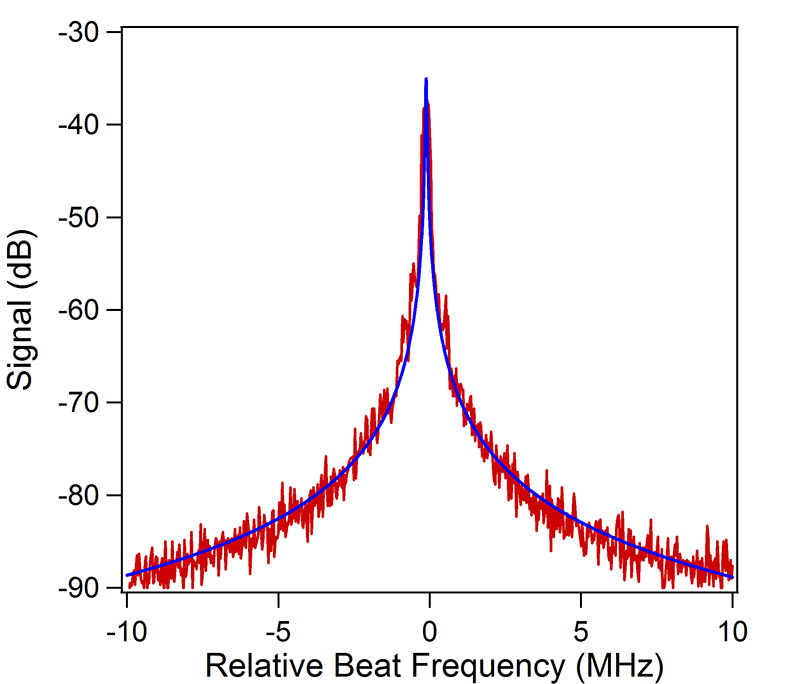

※画像：線幅スペクトル

モデルラインナップ

ECDLモデル	ILC/SILCモデル	波長	出力（mW）
AOS-IF-ECDL-1380	AOS-(S)ILC-P-200	1380 nm	7
AOS-IF-ECDL-1156	AOS-(S)ILC-P-200	1156 nm	30※1
AOS-IF-ECDL-1112	AOS-(S)ILC-P-100	1112 nm	15
AOS-IF-ECDL-1092	AOS-(S)ILC-P-200	1092 nm（Sr⁺）	60
AOS-IF-ECDL-1038	AOS-(S)ILC-P-200	1038 nm（Cs）	60
AOS-IF-ECDL-980	AOS-(S)ILC-P-200	976.31 nm	34
AOS-IF-ECDL-935	AOS-(S)ILC-P-100	935 nm（Yb⁺）	34
AOS-IF-ECDL-922	AOS-(S)ILC-P-200	922 nm（Sr）	45
AOS-IF-ECDL-894	AOS-(S)ILC-P-200	894 nm（Cs）	11
AOS-IF-ECDL-852	AOS-(S)ILC-P-200	852 nm（Cs）	50
AOS-IF-ECDL-813	AOS-(S)ILC-P-200	813 nm	40
AOS-IF-ECDL-795	AOS-(S)ILC-P-200	795 nm（Rb）	42
AOS-IF-ECDL-780	AOS-(S)ILC-P-200	780 nm（Rb）	45
AOS-IF-ECDL-780	AOS-(S)ILC-P-200	778 nm（Rb）	40
AOS-IF-ECDL-767	AOS-(S)ILC-P-200	767 nm（K）	35
AOS-IF-ECDL-762	AOS-(S)ILC-P-200	762 nm（Rb）	35
AOS-IF-ECDL-759	AOS-(S)ILC-P-200	759 nm（Yb⁺）	60
AOS-IF-ECDL-707	AOS-(S)ILC-P-100	707 nm（Sr）	31
AOS-IF-ECDL-698	AOS-(S)ILC-P-100	698 nm（Sr）	33
AOS-ILA-690	AOS-ILC-P-250	注入同期	200
AOS-IF-ECDL-689	AOS-(S)ILC-P-100	689 nm（Sr）	31
AOS-IF-ECDL-688	AOS-(S)ILC-P-100	688 nm（Sr）	30
AOS-IF-ECDL-679	AOS-(S)ILC-P-100	679 nm（Sr）	15
AOS-IF-ECDL-674	AOS-(S)ILC-P-100	674 nm（Sr⁺）	11
AOS-IF-ECDL-657	AOS-(S)ILC-P-100	657 nm（Ca）	26
AOS-IF-ECDL-650	AOS-(S)ILC-P-100	650 nm（Ba⁺）	20
AOS-IF-ECDL-649	AOS-(S)ILC-P-100	649 nm	20
AOS-IF-ECDL-493	AOS-(S)ILC-P-200-B	493 nm（Ba⁺）	15
AOS-IF-ECDL-461	AOS-(S)ILC-P-400-B	461 nm（Sr）	150※1
AOS-ILA-461	AOS-ILC-P-500-B	注入同期	500
AOS-IF-ECDL-457	AOS-(S)ILC-P-400-B	457 nm（Mg）	100
AOS-IF-ECDL-423	AOS-(S)ILC-P-100-B	423 nm（Ca）	34
AOS-ILA-423	AOS-ILC-P-500-B	注入同期	120
AOS-IF-ECDL-420	AOS-(S)ILC-P-200-B	420.3 nm	31
AOS-IF-ECDL-413	AOS-(S)ILC-P-200-B	413 nm（Ba）	21.5
AOS-IF-ECDL-399	AOS-(S)ILC-P-200-B	399 nm（Yb）	16.5
AOS-ILA-399	AOS-ILC-P-500-B	注入同期	120
AOS-IF-ECDL-397	AOS-(S)ILC-P-200-B	397 nm（Ca⁺）	16.5
AOS-IF-ECDL-369	AOS-(S)ILC-P-200-B	369 nm（Yb）	6
