PPL 512 / PPA 512 プログマブルパルスレーザー

PPL512/PPA512プログラミング可能なパルスレーザー波形整形

プログマブルナノ秒パルス波形整形
0.1 ns ～ CW
平均出力最大 20 mW
消光比最大 70 dB
FC/APC 出力, 偏波保持

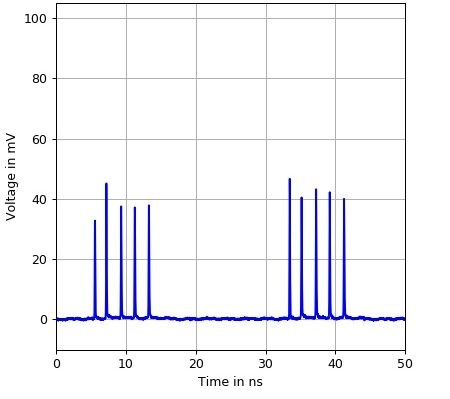

PPL 512 / PPA 512は、コンピュータ制御による独立型のレーザープラットフォームで、パルス形状をプログラム可能なナノ秒パルスを発生させることができます。生成されたレーザー信号は、定義されたパルス形状を持ち、シングルモードファイバーに出力されます。PPL 512 / PPA 512は、パルス形状をプログラムするために、標準的なUSBインターフェースを介してホストコンピューターに接続されます。PPL 512 / PPA 512は非常にコンパクトなので、大型の増幅レーザー・チェーンに組み込むのに適しています。高速な電流スロープをプログラムすることで、ナノ秒のパルスを生成できるだけでなく、ゲインスイッチ動作が可能となり、ピコ秒の光出力パルスを得ることができます。また、特定の電流ランプを定義することで、高速スイッチオン過渡時での、望ましくないリンギング効果を低減することができます。さらに、光増幅器の飽和効果を事前に補正することができるため、ファイバーやソリッドステートアンプの理想的なシードソースとなります。

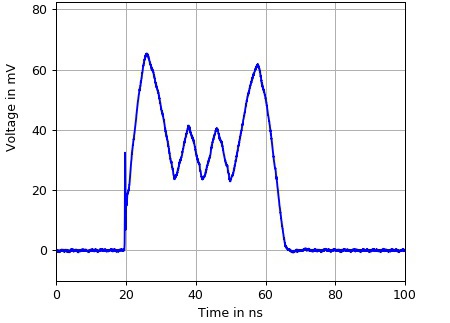

バイトごとで、任意のパルスプロファイルをプログラミング

PPL 512 / PPA 512は、512バイトの周期的なシーケンスでパルスパターンを生成できるプログラム可能な波形プラットフォームに基づいています。512のバイトは最大速度5 GS /秒で読み出すことができる特別な高速メモリに保存されています。これにより、1バイトあたり200psのタイミング分解能を実現します。（ご要望に応じて他の値も可能です）この512バイトのデータセットを用いて、任意のパルス形状を8ビット（0〜255）の振幅分解能で定義することができます。この事前に定義されたシーケンスは、フルスピードで5GS/sでギャップ無のループとして動作させたり、外部制御信号でスタート/ストップさせたりすることができます。

1つのレーザープラットフォーム、複数のバリエーション

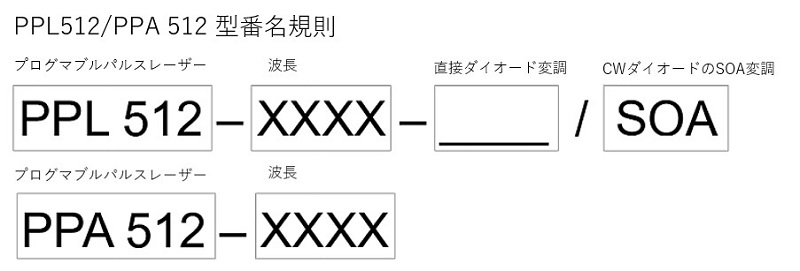

内部アーキテクチャと変調モードに応じて、メインのPPL 512 / PPA512レーザープラットフォームから複数のモデルバージョンを派生させることができます。使用可能なパレットには次のものが含まれます。

レーザーダイオードの直接変調（PPL 512 – xxxx1）
半導体光増幅器（PPL 512 – xxxx SOA1）を介したCW駆動レーザーダイオードの変調
ファイバーアンプ（PPL 512 – xxxx FA1）を含むレーザーダイオードの直接変調
（ご要望に応じて）
CWダイオードを含まない半導体光増幅器を介した変調（PPA 512 – xxxx1）

PPL 512 / PPA 512は、1030または1064 nm、1.5または2 µmなどの波長、および可視範囲の多くの波長でプログラム可能なパルスを提供するように構成できます。

1「xxxx」ラベルはレーザーの発光波長を示します

仕様

メインフレーム
入力電圧	12 V (最大 18 V)
電流	最大 1.7A
振幅	typ 50 mVrms , 最大　2 Vrms .
外部電源	100 ～ 240 VAC, 50/60 Hz, 最大 100 W
コネクタタイプ	LEMO EXG0B302HLN-A
寸法	210 × 118 × 47.4 mm (W × D × H)
重量(レーザーヘッド)	0.8 kg
総重量（電源含む）	1.6 kg
電力散逸	最大 20W
動作環境温度範囲	15～35℃
パルスパターン
長さ	512 bytes
読み出し速度	5GS /秒;　200ps 時間ビンス;他のサンプリングレート　＜5GS/ 秒未満（要望による）
OP　モード入力
振幅	> 0.75および<1.1Vは、511バイトすべてを読み取った後、バイト0でパターン生成を続行します <0.2 V：未接続の508バイトを読み取った後にパターン生成が停止します：フリーランニングモード
インピーダンス	500 Ω
コネクタ	SMA(メス）
同期出力
振幅	+500 mV 50 Ω、バイト 253 で立ち下がり、バイト 508 で立ち上がり
インピーダンス	50 Ω
コネクタ	SMA(メス）
ステイタス出力
振幅	レーザーON　5V, OFF 0V
インピーダンス	最小 10kΩ
コネクタ	SMA(メス）
USB2.0 UART (バーチャルCOMポート）
コネクタタイプ	Mini-USB 2, タイプB
ボーレート	115200
データ	8 bit
パリティ	無
停止	1 bit
光学出力
ファイバーレセプタクル	FC/APC、ナローキー、PMシングルモード光ファイバに光アイソレータを内蔵
最大逆方向電力	< 50 mW

波長

以下の表は、可能性のある異なる仕様での非網羅的なリストです。他の波長もご要望に応じてご利用いただけます。高出力ファイバーのプリアンプバージョンもご要望に応じてご利用いただけます。詳しくはお問い合わせください。

光学入力無のバージョン

タイプ	波長【nm】	最小パルス幅【ns】	立上り/ 立下り時間【ps】	最大平均出力【mW】	消光比	ライン幅 (FWHM) 【nm】
PPL 512 –1030	1030±2nm	0.1	typ. 50	20	> 20 dB	typ. < 0.1
PPL 512 –1030–SOA	1030±2nm^※3	0.5	typ. 250	20	> 50 dB	typ. < 0.05, 近変換制限

PPL 512 –1050	1053±1nm	0.1	typ. 50	20	> 70 dB	typ. < 0.1
PPL 512 – 1050 – SOA	1053±1nm^※3	0.5	typ. 250	20	> 50 dB	typ. < 0.05, 近変換制限
PPL 512 –1060	1064±1nm	0.1	typ. 50	20	> 70 dB	typ. < 0.1
PPL 512 –1060–SOA	1064±1nm^※3	0.5	typ. 250	20	> 50 dB	typ. < 0.05, 近変換制限

PPL 512 –1550	1550±20nm^※3	0.1	typ. 50	20	> 70 dB	typ. < 0.1
PPL 512 –1550–SOA	1550±20nm^※3,4	0.5	typ. 250	20	> 50 dB	typ. < 0.05, 近変換制限

【光学入力有のバージョン】FC / APCファイバーレセプタクル、偏波保持.最大CW入力電力：20 mW^※5

PPA 512 – 1030	1030±5nm^※1	0.5	typ. 250	20	> 50 dB^※5	N.A.^※2
PPA 512 –1060	1060±10nm^※1	0.5	typ. 250	20	> 50 dB^※5	N.A.^※2
PPA 512 – 1550	1550±20nm^※1	0.5	typ. 250	20	> 50 dB^※5	N.A.^※2

※1. PPAにはレーザーダイオードは含まれません。表示される波長範囲は、外部で結合されるレーザーダイオードの許容波長に対応します。
※2. CWレーザーの入力に依存します
※3. 中心波長の安定性が向上しています。
※4. 正確な波長はご要望に応じて、1530～1570nmの間でお選びいただけます。
※5. 消光比の点で最高の性能が得られるのは、CW入力レベルが5〜8mWの場合です。入力パワーに大きくなるほど
　　出力は大きくなりますが、消光比は若干低下します。
