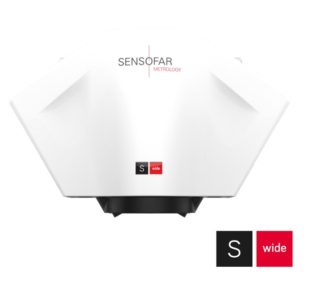

ラージエリア 3D形状測定センサー S wide

SENSOFAR社のS wideは、フリンジ投影技術を採用した非接触3D形状測定装置です。デジタルマイクロスコープと高分解能形状測定装置両方の長所を兼ね備えた非常に使い易い設計で、ボタンを1回押すだけで測定を開始できます。

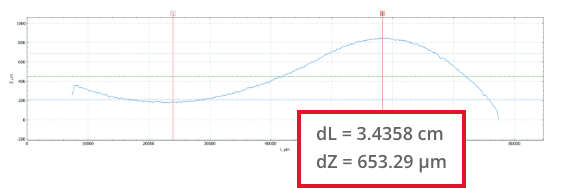

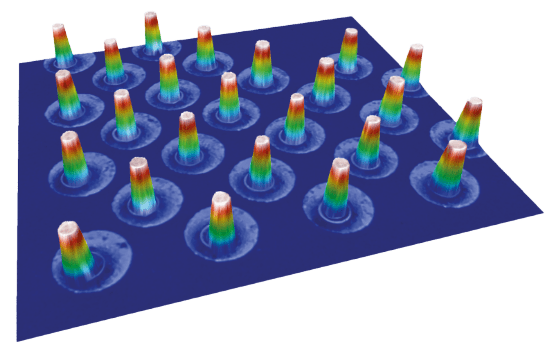

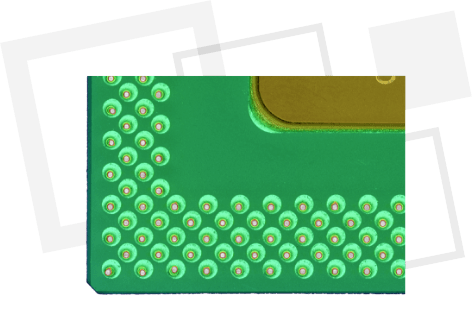

より広いエリア全体で、サブミクロンオーダーの高さ再現性を提供

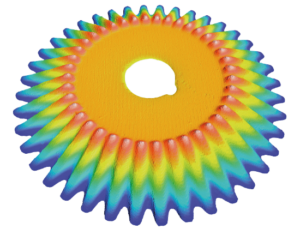

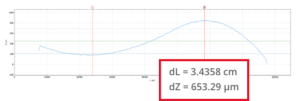

Z軸スキャンせずに最大40mmの高さ範囲を計測

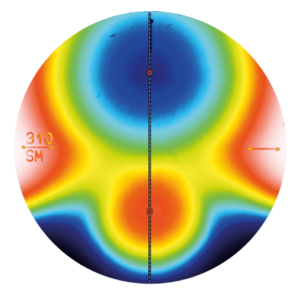

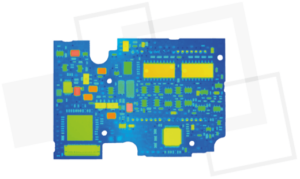

フィールド歪みが非常に少ないバイテレセントリックレンズ採用で、正確な計測が可能

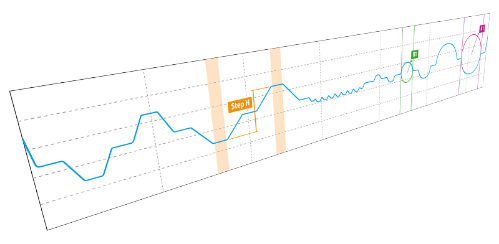

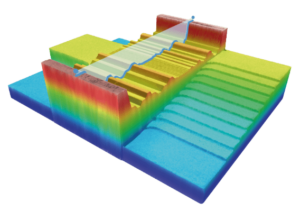

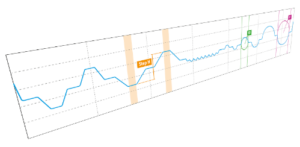

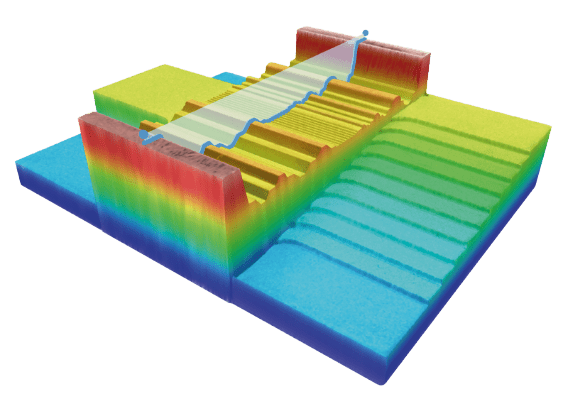

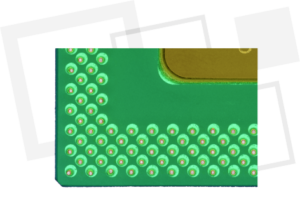

ISO規格のトレーサビリティ:ISO 25178 および VDI 2634-2準拠のトレーサブル標準で校正。正確でトレーサブルな測定を提供。

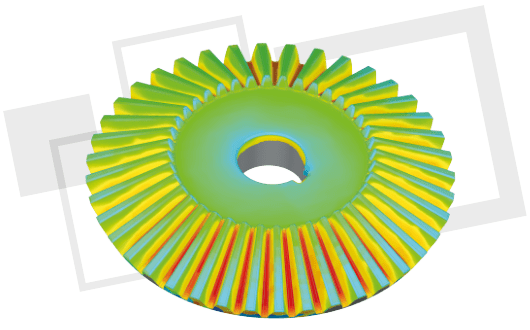

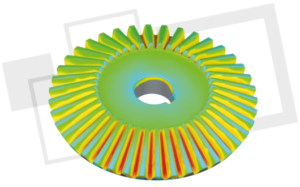

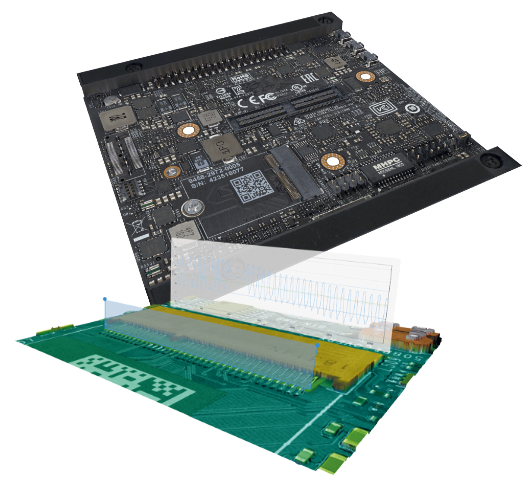

3D-CADモデルからの形状偏差測定が可能:幾何学的差異と公差を測定

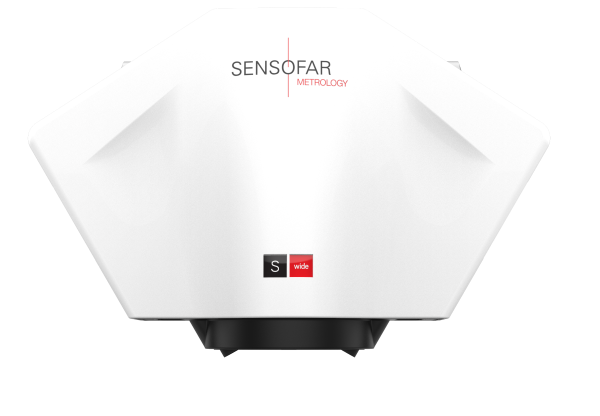

組込センサー
S wideは組込センサーとして、任意の場所に取り付けられるだけでなく、SDKソフトウェア開発キットもセットで提供しており、他の装置との連携動作やリモート検査などを実施することができます。

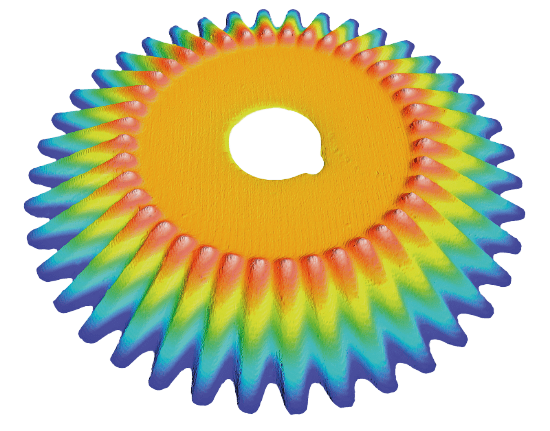

- 高度な製造・加工
- 考古学・古生物学研究
- 大衆消費電化製品(CE)
- 医療機器
- 成形

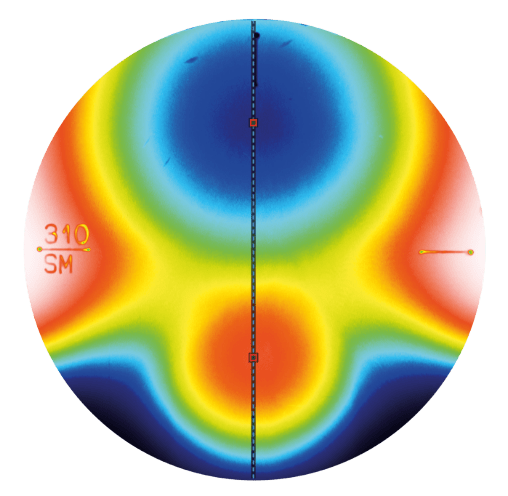

- 光学
- 時計産業
技術 | フリンジプロジェクション |
---|---|
光源 | 530nm, 460nm |
外形寸法 | 419(W) x 139(D) x 270(H) mm |
対物レンズ | |
倍率 | 0.243X |
NA | 0.015 |
WD | 85 mm |
FOV ※1 | 34.7 × 29.1 mm |
空間サンプリング ※2 | 14.2 µm |
光学解像度 ※3 | 9.35 µm |
精度と再現性(標準) | |
ステップ高 | U=2.5 µm, σ= 0.05 µm |
面粗度, Sa | U=1 µm, σ=0.01 µm |
プロファイルの粗さ, Ra | U=1 µm, σ= 0.05 µm |
PC & OS | |
PC | 8th generation Intel® Core™ i7 Processor Display 3840×2160 pixels resolution (4K)(27″) |
OS | Microsoft Windows 10, 64-bits |
※1 3/2インチカメラでの最大値
※2 表面のピクセルサイズ
※3 L&S:ラインとスペース。青色LEDでの値
