ファイバ光スイッチ/マルチプレクサ

ピエゾ駆動システムによる、高速・高効率・広帯域な光スイッチ
- ピエゾ素子による高速&高精度ファイバカップリング
- 標準 1~9チャンネル
- モジュールのカスケード接続で100以上までチャンネル数を増設可能
- 対応ファイバコア径 50~600μm
- 内部光学部品無し: 紫外から赤外までカバー

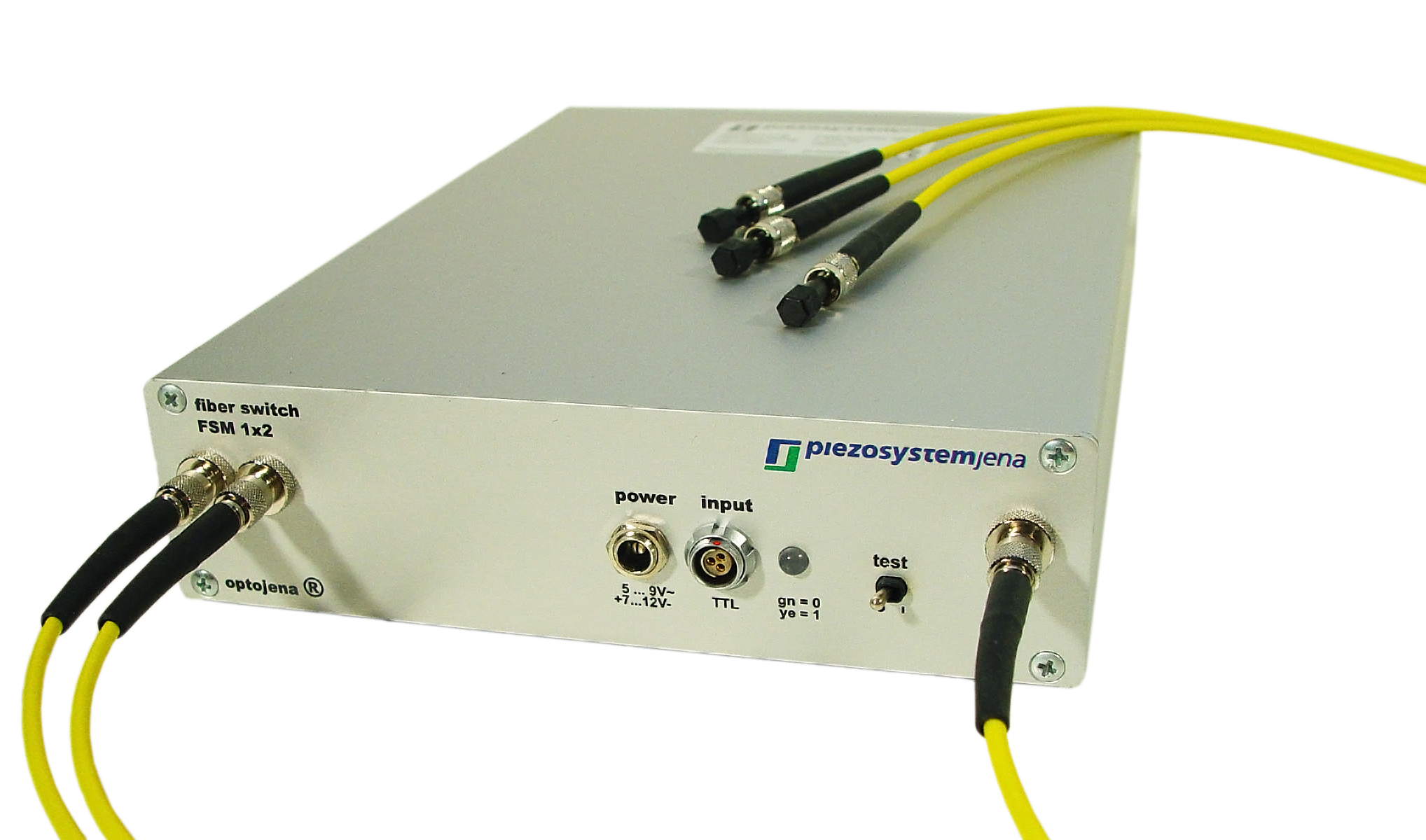

piezosystem jena 社では、マルチモードファイバによるファイバ光スイッチ及びマルチプレクサを製造しています。ピエゾ駆動により、1ms未満の高速スイッチングと、数μmの高精度なファイバ結合による 80%以上の光透過率を可能にしました。
標準モデルでは、1×1 から 1×9 までのチャンネル数をご用意しています。標準のファイバコア径は 50~600µm で、あらゆるタイプのコネクタをご提供できます。
piezosystem jena 社では独自に開発したファイバ端面のカップリング方法を採用しています。レンズやプリズムのような内部の光学部品が不要なため、波長依存性がなく、紫外から赤外まで広く使用できます。
コンパクトで使い易く、分光やその他計測装置への組込みにも最適です。スイッチングモジュールのカスケード接続により、100以上の出力チャンネルも可能です。
モデル | FSM-1by1/-1by2 | FSM-1by3/-1by4/-1by6/-1by9 | FSM-customized solution ※ |
---|---|---|---|
![]() |
![]() |
![]() |
|
チャンネル | 1×1 or 1×2 | 1×3 ~ 1×9 | 1×1 ~ 1×9 |
ファイバコア径 | 50~600μm | 50~200μm | 50~600μm |
スイッチング周波数 | 最高 500Hz | 最高 500Hz | お問合せ |
挿入損失 | 0.7dB 未満 | 0.7dB 未満 | お問合せ |
コントロール | TTL | RS232, USB, イーサネット(オプション) | RS232, USB, イーサネット |
※用途・アプリケーションに合わせてカスタマイズ: モジュール式部品を選定・アセンブリ
