ピコ秒白色光源 “SOLEA”

PicoQuant

480~900nmものブロードバンドをピコ秒パルスで実現。
最大750mW出力。最高繰返し周波数40MHz, 最小パルス幅90 ps。

480~900nmものブロードバンドをピコ秒パルスで実現
  • 波長域拡張:
    525nm – 900nm (ECOモード), 480nm – 900nm (BOOSTモード)
  • 長期2年間保証
  • スーパーコンティニューム出力または内蔵のチューナブルバンドパスフィルタによる波長選択出力
  • FC/PCコネクタ付き偏波保持シングルモードファイバ出力
  • 外部トリガ可能: 1MHz – 40MHz
  • 内蔵オシレータ: 2.5MHz – 40MHz (ユーザー選択可能))
  • TCSPCやFLIMに便利なタイミング最適化 / 同期出力
  • スーパーコンティニューム光の最大平均出力パワー:
    250mW (ECOモード), 750mW (BOOSTモード); いずれも繰返し周波数 40MHz 時
  • 波長セレクタ透過後の平均スペクトル出力パワー:
    最大 1mW / 5 nm (ECOモード), 2.5mW / 5 nm (BOOSTモード); いずれも繰返し周波数 40MHz 時
  • 最小パルス幅: 90ps (波長・パワーによって異なる)

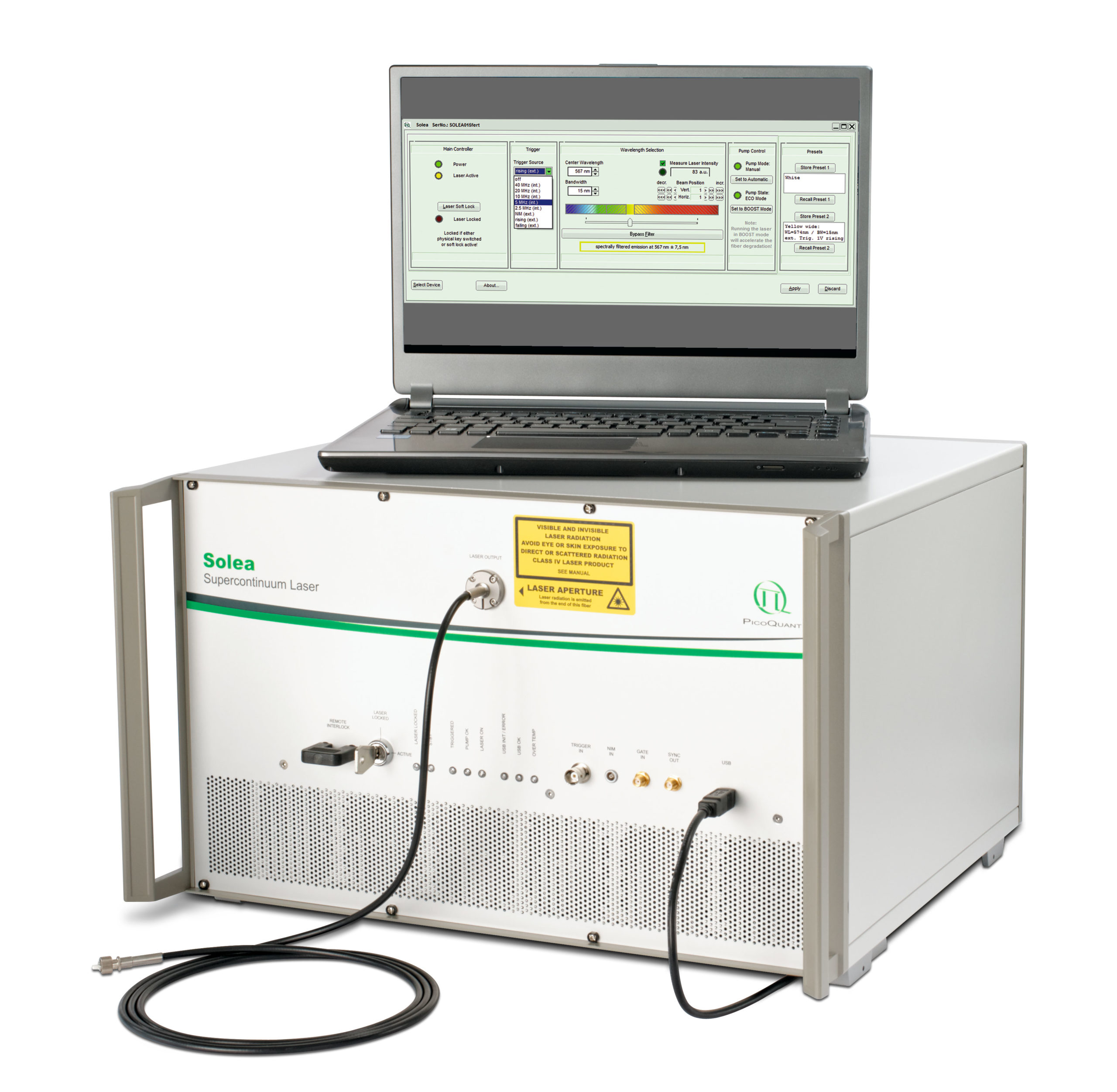

SOLEAは、独立型のPC制御 スーパーコンティニュームレーザー光源です。特に繰返し周波数について高い柔軟性をもち、1~40 MHz 間で自由に変更できます。周波数選択は、6つの固定周波数を発生する内部オシレータか、任意指定が可能な外部オシレータで実行できます。この独自機能により、多波長励起スキームにおけるような他のレーザーとの同期が可能です。各パルス間の消光比は高く、パルスコントラストの悪い従来のパルスピッカーが不要です。

波長は480~900 nm 間での2種類の波長域と、チューナブルバンドパスフィルタの有無による4つのバージョンがあります。チューナブルバンドパスフィルタ付き (Solea, SoleaR) は波長選択が可能で、フィルタの無いバージョンでは (Solea White, SoleaR White) スーパーコンティニューム光を直接出力します。フィルタは側波帯抑圧比が OD 5 (50 dB) と高く、単一分子検出に適しています。中心発光波長と、3~15 nm 間の任意のスペクトル発光幅を設定できます。

全バージョンとも FC/PCコネクタ付き偏波保持シングルモードファイバ出力です。発光波長セレクタ後の出力パルス幅は、出力パワーと選択した発光波長によって異なります。代表値は 約150 ps (FWHM) で、波長によって 90 ps (FWHM) までの短パルスが得られます。各パルスは対応するタイミング最適化同期シグナルを伴い、TCSPCエレクトロニクスのような他のコンポーネントのトリガに利用できます。

  • 時間分解蛍光分光/顕微鏡 (FLIM,FRET)
  • 誘導放出抑制顕微鏡 (STED)
  • 多波長励起 (PIE/ALEX)
  • 単一分子分光 (FCS/FLCS, アンチバンチング)
Solea Versions Solea Solea White SoleaR SoleaR White
スーパーコンティニューム光出力
発光波長セレクタ搭載 × ×
ファイバ光出力
スペクトルレンジ(-3dB バンド幅) 525 – 700 nm (ECO mode)
480 – 700 nm (BOOST mode)
525 – 900 nm (ECO mode)
480 – 900 nm (BOOST mode)
出力ファイバ 偏光保持ファイバ, FC/PCコネクタ及びエンドキャップ付き, 3m長
平均出力パワー ※1 > 100 mW (ECO mode)
> 250 mW (BOOST mode)
> 250 mW (ECO mode)
> 750 mW (BOOST mode)
平均スペクトルパワー密度 ※1 0.4 mW/nm (ECO mode)
1 mW/nm (BOOST mode)
0.4 mW/nm (ECO mode)
1 mW/nm (BOOST mode)
発光波長セレクタ出力(Solea White, SoleaR White には含まれません)
バンド幅チューナビリティ 3 – 15 nm (FWHM)
平均出力パワー,
繰返し周波数 40MHz 時
1.0 mW (ECO mode, 5 nm バンド幅)
2.5 mW (BOOST mode, 5 nm バンド幅)
パルス幅 ※2 最小 90 ps, 代表値 150 ps, 最大 230 ps
繰返し周波数
内部トリガ周波数範囲 2.5, 5, 10, 20, 40 MHz (ユーザ指定)
NIM入力外部トリガ 周波数範囲 1 – 40 MHz, トリガレベル固定 -400 mV, NIM-CAMACコネクタ
TTL入力外部トリガ 周波数範囲 1 MHz – 40 MHz, 振幅 – 5 to + 5 V (最大リミット),
トリガレベル可変 -1 ~ +1 V, BNCコネクタ
同期出力
振幅 < -800 mV into 50 Ω (NIM)
コネクタ SMA
寸法
ベースユニット 465 × 425 × 285 mm (w × d ×h)
重量 32.6 kg
操作・使用環境
操作システム Windows XP/Vista/7/8
PC接続 USB 2.0
温度範囲 10 – 35 ℃
最大消費電力 375 W

※1 スーパーコンティニューム光, 繰返し周波数 40MHz時
※2 波長や出力パワーによって異なります。
