OEM組込み用途スーパーコンティニューム光源“SuperK EVO OEM”
OEM装置組込み用途向けに信頼性、外形寸法、コストを最適化した白色光源。波長域 400～2400 nm。全出力パワー100mW～10W。繰り返し周波数20-400 MHz（固定）。
メーカー NKT Photonics
OEM装置組込み用途向けに信頼性、外形寸法、コストを最適化した白色光源
- 波長域 400～2400 nm
- 全出力パワー100mW～10W
- 繰り返し周波数 20-400 MHz（固定）
- 堅牢でコンパクトな産業向けデザイン
- 柔軟性の高い冷却方法（空冷または水冷）
- 高信頼性＆メンテナンスフリー

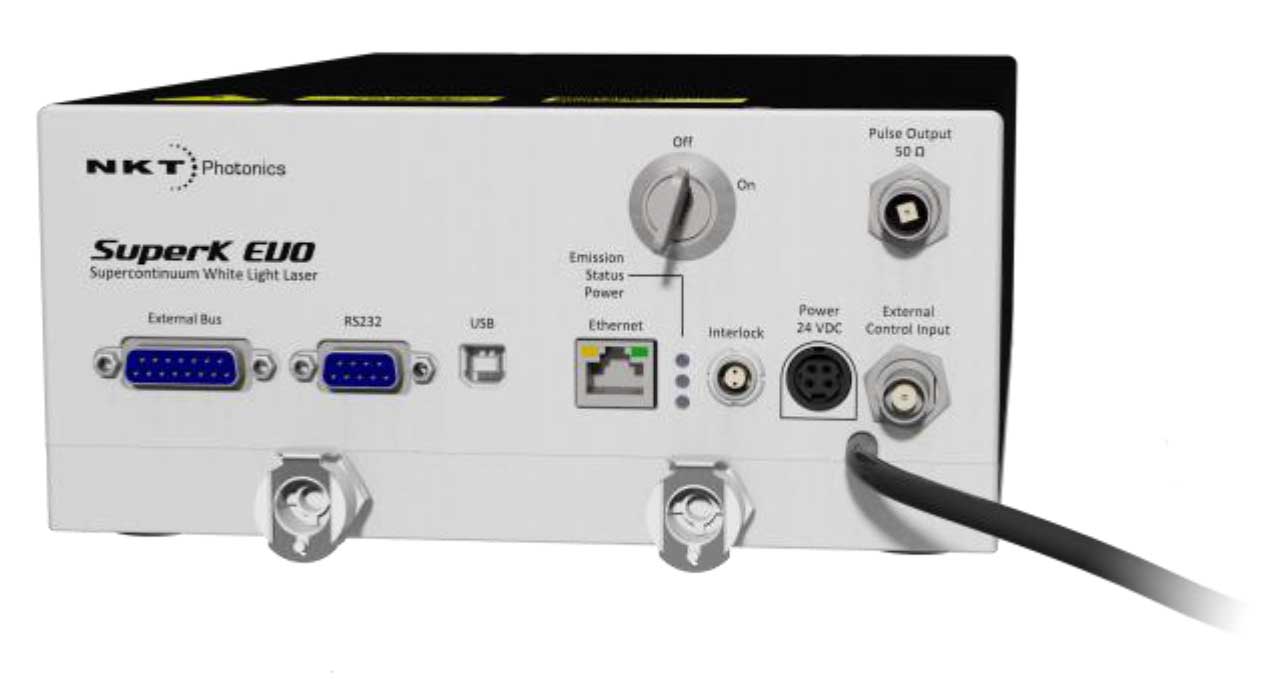

SuperK EVO は、要件の厳しい産業分野でのOEM装置組込み用途向けに、信頼性、外形寸法、コストを最適化した新しいスーパーコンティニューム光源です。

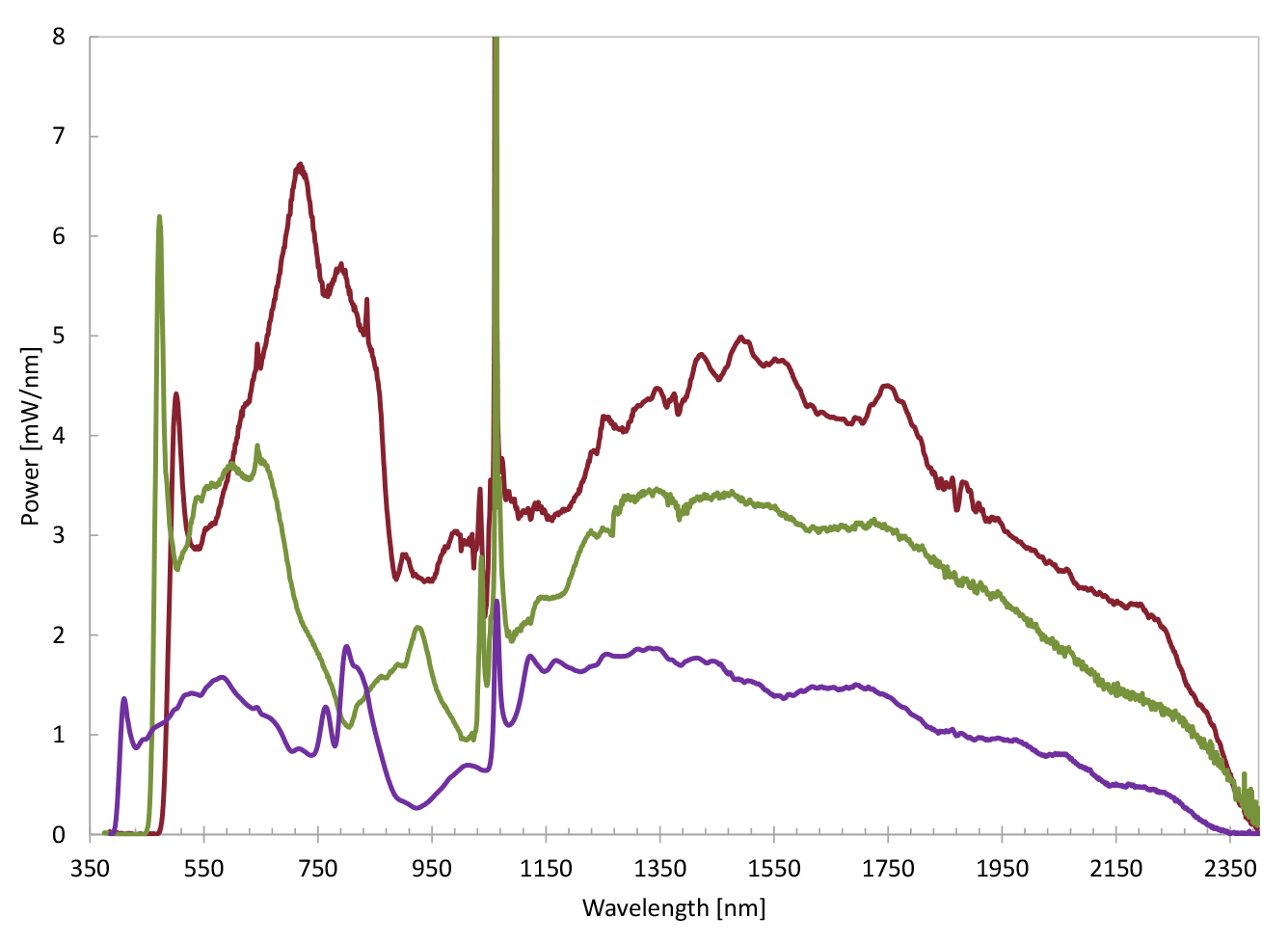

MHz 単位の繰返し周波数において、出力パワーレベルを 100 mW から10 W までの任意の数値に設定できます。波長範囲は 400-2400 nm で、広帯域コリメータ付きファイバで出力します。
数千時間におよぶ長寿命とメンテナンスフリー特性により、製造現場などでの連続運転が可能です。また接地面積はわずか 200X325 mm で OEM組込みに好適です。レーザー下部全域は冷却インタフェースとして機能
し、アプリケーションとスペースの要件に合わせて、空冷・水冷いずれの冷却方法にも柔軟に対応できます。
SuperKシリーズ スーパーコンティニューム光源用アクセサリ- 顕微鏡
- 産業計測
- 光学コンポーネント＆材料の特性評価
- 光学検査＆光学イメージング
- 汎用の照明
| ●光学仕様 | |||
|---|---|---|---|
| 繰返し周波数 (固定) | 20-320 MHz | ||
| カバー波長域 | 400 – 2400 nm | ||
| トータル出力パワー | 100 mW to 10 W | ||
| トータルパワー安定性 | ±1.0 % | ||
| 偏光 | 非偏光 | ||
| ビームモード | ガウスビーム, シングルモード | ||
| M2 | < 1.1 (>430 nm, 代表値) | ||
| 出力ビーム | コリメートまたは非コリメート | ||
| 出力ファイバ長 | 1.5 m | ||
| ●ユーザーインタフェース/オペレーションシステム | |||
| ソフトウェア | NKT Photonics CONTROL | ||
| ソフトウェア統合 | Software Development Kit | ||
| ●電気仕様 | |||
| コンピュータ・インターフェース | USB 2.0 / RS-232 / Ethernet | ||
| 同期(トリガ)出力 | NIM | ||
| 稼働電圧 | 24 V DC | ||
| 消費電力 | 最大 120 W (全出力パワーによって異なる) | ||
| ドアインターロックコネクタ | 2-pin LEMO | ||
| 外部BUSインタフェース | 15 D-Sub Female | ||
| ●機械仕様 | |||
| システム冷却 | 空冷 | 水冷 | パッシブ |
| 外形寸法, WxHxL | 200×166.5×325 | 200x93x346 | 200x80x325 |
| 重量 | 12 kg | 8 kg | 6 kg |
| 使用/冷却温度 | 15 to 30 °C | 15 to 35 °C | 15 to 35 °C |
| 保管温度 | -10° to +60 °C | -10° to +60 °C | -10° to +60 °C |
| 注記 | Internal fan at a minimum airflow is 80 m3/hour, air flow is needed | Water interface: 1/4″ BSPT valve coupling | Heat radiation from the base plate (bottom of the laser) |
✕
