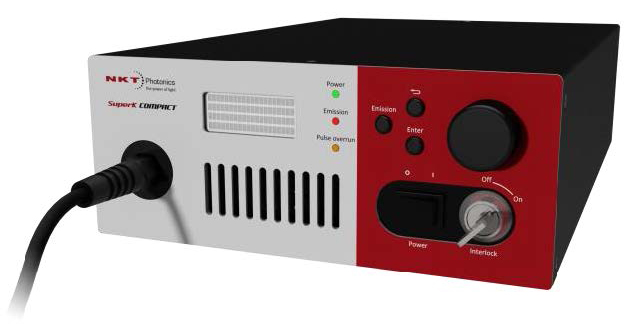

小型シングルモード白色光光源“SuperK COMPACT”

低価格・高輝度・長寿命の広帯域光源。400~2400nm の波長をカバーするシングルモード出力。全出力パワー110mW。可変繰返し1-20,000Hz。パルス幅2ns。

メーカー NKT Photonics



スーパーコンティニューム光源 SuperKシリーズ



シリーズ最小サイズ。450~2400nm の波長をカバーするシングルモード出力。
低価格・高輝度・長寿命の広帯域光源



  • 入力パルストリガー
  • 繰返し周波数可変
  • 柔軟な使用が可能なアクセサリ・ラインナップ
  • ASE光源、ランプ、SLDの代替光源に最適



SuperK COMPACT は、450~2400nm の波長をカバーする、SuperKシリーズ中最も小型のスーパーコンティニューム白色光源です。シングルモード出力で、白熱ランプ、ASE光源、SLEDといった他の白色光源よりもはるかに高輝度です。さらに使い易いターンキー操作で幅広い分野のラボ用途に最適なシステムです。



出力はシングルモードファイバで、ファイバ終端は標準FC/PCコネクタまたは高品質コリメータ出力です。種々のアクセサリでフィルタリングやビーム分割も簡単です。



  SuperKシリーズ スーパーコンティニューム光源用アクセサリ

  • SLED/ASE光源の代替
  • ファイバ&グレーティングの評価
  • CWDM/DWDM コンポーネント試験
  • 分光
  • OCT
●光学仕様
スペクトル範囲 450-2400 nm
全出力パワー > 110 mW
全可視光(450-850 nm)出力パワー > 25 mW
出力パワー安定性(1時間) < ± 1.0 % (± 0.5 % on request)
スペクトル安定性 < 0.12 dB per hour (600-1040 nm) / < 0.14 dB per hour (1100-1500 nm)
ウォームアップ時間 (パワー安定性) ~30分 (代表値, 室温)
繰返し周波数 可変 1 Hz to 最小 20 kHz
出力パルス幅 < 2 ns
パルス間ジッタ (標準偏差) < 2 µs (繰返し周波数により異なる)
出力ファイバ シングルモード
出力終端 コリメータ, FC/PC or FC/APC コネクタ
ビーム径 (コリメータビーム) ~1mm at 530 nm, ~2mm at 1100 nm, ~3mm at 2000 nm
M2 < 1.1
偏光 非偏光
ビーム出力 ガウシアン, シングルモード
●機械仕様
駆動電圧 100-240 VAC 50/60 Hz
消費電力 < 40 W
コンピュータインタフェース USB
パルスシグナル出力 アナログ&デジタル
トリガ入力 スタンダード&インダストリアル (直流的に絶縁)
インターロックコネクタ 2-pin LEMO 0B
外部busコネクタ 15-pin sub-D
システム冷却 空冷
外形寸法, WxHxL 93 x 221 x 332 mm
重量 3.8 kg
●環境要件
使用温度 15-30 °C
保管温度 5-50 °C (結露無し)
湿度 20-80 % RH
