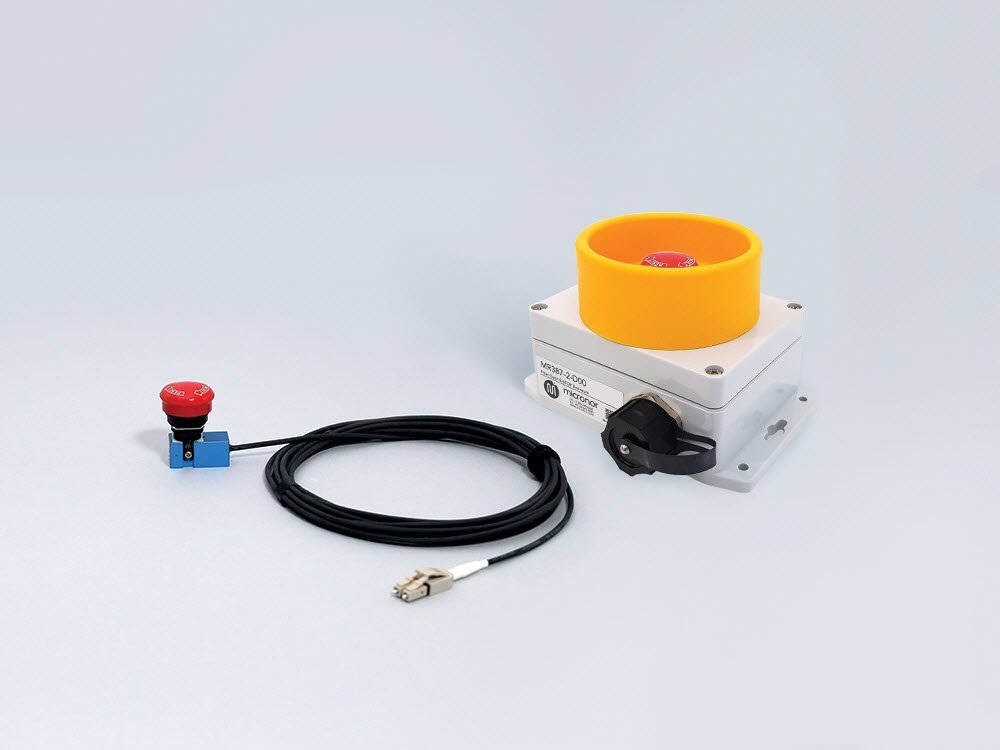

防爆 EMI, RFI, 雷耐性 緊急アクチュエータセンサスイッチ micronor MR381
MR381シリーズ非常アクチュエータ(E-ACTUATOR)スイッチは、従来の電気機械式ソリューションの機能を超えて、危険な環境、長距離、 EMIイミュニティが必要な場所に展開できる、革新的な緊急信号システムです。
MR381シリーズ非常アクチュエータ(E-ACTUATOR)スイッチは、従来の電気機械式ソリューションの機能を超えて、危険な環境、長距離、 EMIイミュニティが必要な場所に展開できる、革新的な緊急信号システムです。
MR381 E-ACTUATORシステムは、二重マルチモードまたは二重シングルモードの光リンク上で動作する光遮断スキームを採用しています。
MR381E-ACTUATORは、消火システムのように、EACTUATORを意図的に押さない限り、システムを作動させたり、電源を入れたりしてはいけない安全アプリケーション用に設計されています。システムが誤動作しても、緊急イベントを作動させてはなりません。
- センサはEX分類「本質的に安全なシンプルな機械装置」に分類されています
- センサは、ガス、粉塵、地雷などの危険な環境や爆発性のある環境でも使用できます
- EMI、RFI、雷、グラウンドループに耐性があります
- 高電圧線への耐性
- パネル実装可能なセンサ
- Ø30mmまたはØ40mmのマッシュルームボタンからお選びいただけます
- 短距離から長距離（最大10km）まで対応可能
- DINレールマウントおよびOEMコントローラが利用可能
| ●機能状態 | MR380-1 コントローラ出力状態 |
|---|---|
| 常時リセット (アップポジション) ファイバ破断, 光信号損失, またはコントローラ故障 | Red LED is ONDigital 5V and 24V Outputs=LOWRelay NC contacts=Open, Relay NO contacts=Closed |
| 動作時 (ダウンポジション) | Red LED is OFFDigital 5V and 24V Outputs=HIRelay NC contacts=Closed, Relay NO contacts=Open |
| ●光インターフェース | |
| インターフェース | Duplex LC for pigtailed sensors, MR381-XX-YY where YY is pigtail length in meters ODVA IP-LC connector receptacle, MR381-XX-D00 sensors in housing |
| 挿入損失 | MR381-2X-XX, IL=2.5dB max (2dB typical), 62.5/125 OM1 MM FiberMR381-3X-XX, IL=5.0dB max (3dB typical), 9/125 OS1 SM FiberMR381-5X-XX, IL=3.5dB max (3dB typical), 50/125 OM2/OM3 MM FiberConsult Application Note AN118 for guidance on determining system loss budget and maximum distance |
| ●爆発性雰囲気 | 本質的に安全でシンプルな機械装置 |
| 防爆規格 | Inherently safe, simple mechanical device when used with MR380 Controller IECEx Test Report GB/CML/ExTR 16.0105.00/00 |
| ATEX | c EPL Mb/Gb/Gc/Db/Dc |
| EAEU/GOST | EPL Mb/Gb/Gc/Db/Dc |
| IEC Ex | EPL Mb/Gb/Gc/Db/Dc |
| North America | Exempt, non-electrical |
| ●環境 | |
| 温度/湿度 | -40°C to +65°C (-40°F to +150°F), 0-95% RH, Non-Condensing |
| IP規格・防水保護構造及び保護等級 | IP61 |
| ●機械的特性 | |
| 筐体 | Aluminum housing, anodized finish |
| 耐久性 | 100,000 operations min. |
| ●物理的特性 | |
| 筐体寸法 | Consult Mechanical Reference Drawing |
| 取付方法 | Consult Mechanical Reference Drawing |
| ユニット重量 | Sensor with 5 meter pigtail, 240 g |
※仕様は予告なく変更することがあります
✕
