本質安全防爆インクリメンタル ロータリー エンコーダ MR341

Micronor

石油やガスのプラントは爆発性ガスが発生するため、爆発事故の危険性を減らすために、防爆仕様のエンコーダを使用する必要があります。
Micronorの MR341は、爆発性雰囲気の中で速度検出が必要なアプリケーションで使用するためのATEXおよびIECEx認証を取得しています。
1600mまでの長距離に対応し、堅牢性も高く、過酷な環境下で長期間使用できます。洋上の石油/ガスプラントのモータやウィンチ用エンコーダとして最適です。

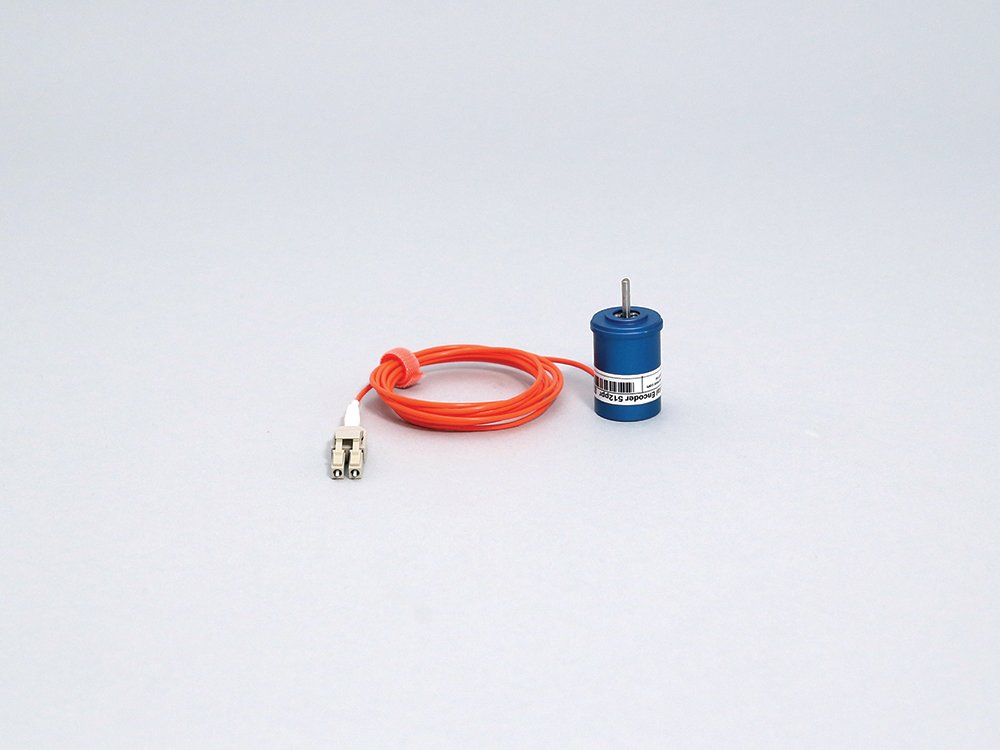

MR341 小型ロータリエンコーダは、11型のコンパクトなインクリメンタルエンコーダで、512pprの分解能があります。 同サイズのレゾルバ、シンクロや従来型の電気式エンコーダと置き換え可能です。

MR341 エンコーダは、光のみで動作する 100% パッシブなセンサです。このセンサは、雷、放射線、磁場などのあらゆる電磁干渉やその他の過酷な環境条件に対する耐性を備えています。この革新的な設計により、100%の絶縁性と高電圧への耐性を実現しており、溶接ロボットのフィードバック、製錬所の陽極位置の測定、鉄道パンタグラフ動作の監視など、過酷な環境下でのアプリケーションに最適です。

洋上の石油/ガスプラントのモータやウィンチ用エンコーダに最適。本質安全防爆。電磁波などからの干渉を受けずに精密位置検出。
  • 100%パッシブな光センサ
  • 11型
  • 分解能 512ppr
  • EMI、RFI、雷、磁場、グラウンドループに強い
  • 本質安全防爆、シンプルな機械装置

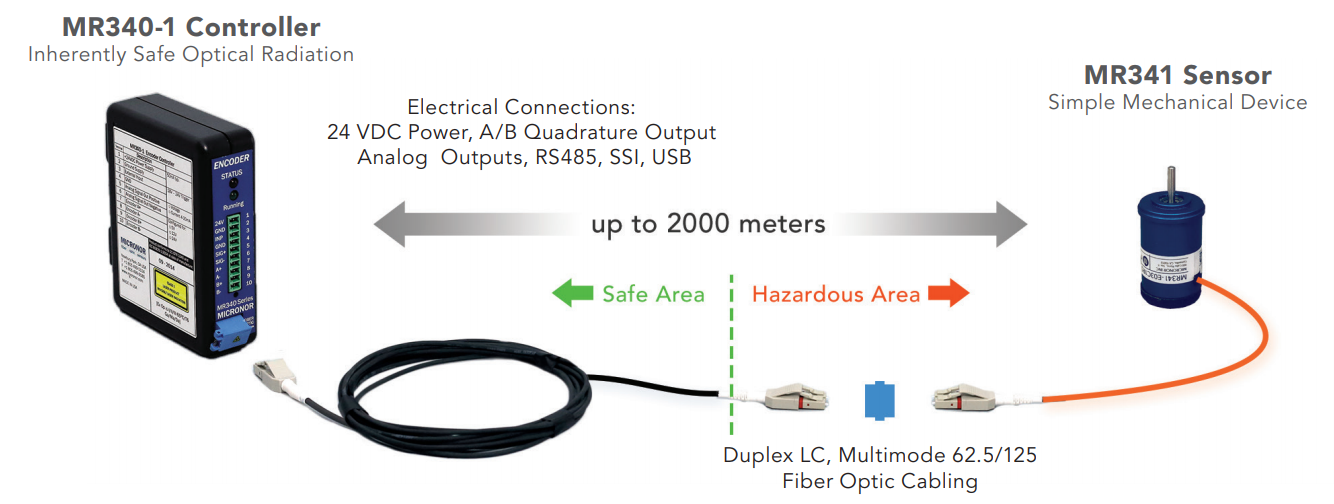

  • 長距離に対応。光ファイバーリンクは1600mまで拡張することができます
  • DINレールマウントとOEM PCBコントローラが利用可能
  • 医療機器
  • MRI
  • 化学工場
  • 産業用機器
  • 製粉工場
  • 農業
  • 石油・ガス
●測定パラメータ
分解能 256, 360, 512 ppr
最大速度 10,000 RPM (機械的リミット)
●光インターフェース
コネクタ 二重LC
光ファイバ 二重 62.5/125μm GI ファイバ, 0.27NA, Type OM-1
最大距離 MR340シリーズコントローラとの組み合わせにより1600 m まで
●爆発性雰囲気 本質安全防爆
防爆区分 本質安全防爆、シンプルな機械構造
ATEX EPL Mb/Gb/Gc/Db/Dc
IEC Ex EPL Mb/Gb/Gc/Db/Dc
●環境特性
温度/湿度 -40℃ ~ +80℃、0%~95% 相対湿度 (結露しないこと)
IP規格・防水保護構造及び保護等級 IP40
●機械的特性
筐体寸法 Ø25 mm x 50.9 mm
ユニット重量 55 g
材質 アルマイトされたアルミニウム 筐体, ステンレススティール シャフト, ステンレススティール ベアリング

※仕様は予告なく変更することがあります
