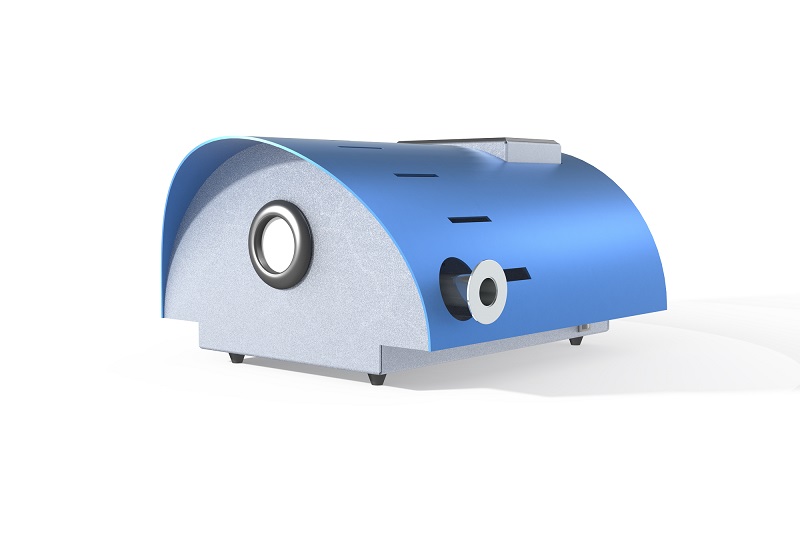

テラヘルツ量子カスケードレーザー(THz-QCL)TeraCascade1000

- TeraCascade1000は量子カスケードレーザーQCLをベースとしたテラヘルツ光源で、2THzから5THzまでの範囲においてミリワット(mW)出力レベルのテラヘルツ波を連続発振します。
- 1つのシステムで2THzから5THzの範囲で最大6周波数を搭載可能で、マルチバンドテラヘルツ光源としても機能します。
- TC1000の出力レベルは、フェムト秒レーザーベースのTHz光源やフォトミキシングを用いたTHz光源と比較しても非常に強力で、イメージングをはじめとする様々なアプリケーションに強力なツールとなります。
- TC1000はQCLチップを動作させるのに必要なすべての要素がこのパッケージに含まれており、自動化された真空制御ループと無冷媒冷却システムにより、プラグアンドプレイでご使用いただけます。
- さらにユーザーフレンドリーで使いやすい設計になっており、本体についたタッチパネルから簡単に操作をすることが可能。
- テラヘルツイメージング、非破壊検査などの応用に最適です。
- リアルタイムTHzイメージング
- 高精細THzイメージング
- THz分光
- THz検出器の特性評価
- 発振周波数選択
- CW発振 or パルス発振選択
- チョッピング機能(ゲート機能)
- ゲートIN(THzカメラ同期用)
- ゲートOUT(ロックイン用)
- 本体タッチスクリーンによる簡単操作
- コンパクトサイズ
- プラグ&プレイで操作可能な
パッケージシステム
仕様 | TC1000 |
---|---|
光学データ | |
発振周波数 | 2.5THz, 2.9THz, 3.3THz, 3.8THz, 4.3THz, 4.7THz |
波長 | 60~150μm |
平均出力 | >1mW |
スペクトル | マルチモードまたはシングルモード |
拡がり角度 | 35° FWHM |
駆動データ | |
冷却 | 無冷媒冷却 |
真空 | 要<10-2mbar |
動作温度範囲 | 40K~60K(ユーザー設定) |
寸法/重量 | |
高さ | 250mm |
横幅 | 460mm |
長さ | 500mm |
重量 | <10Kg | オプション |
ビーム | ✓ |
6バンド オートコリメーター | ✓ |
