位置合わせ・検査用オートコリメータ・トータルステーション

Duma Optronics

新商品

完全一体型の検査・アライメント用オートコリメータで、分解能 0.01秒角で角度測定できます。Duma Optronics社の成熟した技術を、AR/VRアプリケーション向けにアップグレードしました。近赤外を含む複数の波長域に1台で対応でき、VCSELなどマルチレーザーの測定も可能です。

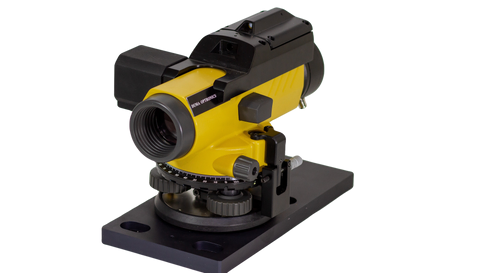

Duma Optronics社の成熟した技術をベースに、AR/VRアプリケーション向けにアップグレードした、検査・調整用オートコリメータシステムです。必要なメカニクス、光学系、レーザーを含む完全一体型システムです。
分解能 0.01秒角以上で角度精度の高い光学測定が可能で、特に新しいオプトメカトロニクス産業であるAR/VRアプリケーションにおける種々の検査、アライメント用途に最適です。また1台で、近赤外(NIR)を含む複数の波長域対応できるため、VCSELなどマルチレーザーアレイの測定にもお勧めです。

AR/VRアプリケーションにおけるアライメントや検査用途に最適

  • レーザー、オプティクス、メカニクス、電子センサーの相互アライメントやテスト
  • 機械寸法のリモート計測
  • センタリング、位置合わせ
  • VCSELなどマルチレーザーアレイと他の光学センサとの角度測定
  • 真直度測定(最高 2.5 m)
  • リモートでのラテラルメカニカル測定(ミクロン精度)
  • 光学素子のロール角などのテスト
  • イメージ投影&フォーカシング
  • 光学システムのターゲット投影(2.5m~無限大)
  • モータ駆動フォーカシング(0.17m~無限大)
オートコリメータ
オートコリメータ視野角(FOV) ±25’ (H) x ± 20’
ビームプロファイラ視野角(FOV) ±50’ (H) x ± 40’ (V)
開口径 36 mm
オートコリメータ分解能 0.01 秒
オートコリメータ精度 10 秒
光源 切り替え可能 RG/IR、切り替え可能 RGB、特注:1060 nm, 1310 nm
フォーカシング機能としての視線保持 ±2.5 秒
焦点距離 17.5cmから無限大, 校正済み
粗調用レーザーポインタ内蔵 638nm, 出力 <1.0mW, クラス2レーザー製品, IEC60825-1
スペクトル応答 350 – 1310 nm
分解能 (H x V) 1280 x 1024 pixels
ゲイン制御 4x
露出速度 9 µsec ~ 1 sec
フレームレート 50fps、ROIモードでは数百fps
ピクセルサイズ 5.3 µm x 5.3 µm
ピクセルビット深度 8/10 bits
背景差分 ユーザー起動
トリガ 内部ソフトウェア、ハードウェアの立下りまたは立上りエッジ、トリガ遅延 0.015ms ~4.0s
ビーム分析:コリメートレーザービーム入力
最大レーザービーム入力方向 ±50’ (H) x ± 40’ (V) ±14 mrad (H) x ± 11 mrad (V)
レーザービーム発散角度測定 最大 0.1mrad
ビーム発散分解能 ±5 µrad より良好
並列の複数ビーム測定 標準 – 最大400まで
高速モード測定 部分的なROIで最大1,000fps
真直度測定
物体平面上での横方向測定 ミクロン精度:被写体との距離に依存
仮想オブジェクトの作成 -2.5m ~ 無限大
協調クロスターゲット -2.5m~ 無限大, 横方向偏差を自動表示

※代表的なアプリケーション:仮想イメージ設定で指定される距離に投影されたレーザービームの調整
