kHzナノ秒DPSSレーザー“MOPA & eMOPAシリーズ”
基本波(1064nm)から第4高調波266nmまで４波長ラインナップ。
高エネルギーモデル: 最大パルスエネルギー 650μJ, 繰返し周波数 1kHz, パルス幅 1.1ns
高平均出力モデル: 最大平均パワー 2W, 繰返し周波数 20kHz, パルス幅 1.5ns
低価格＆低出力モデル(eMOPAシリーズ): 最大パルスエネルギー 200μJ, 繰返し周波数 1kHz, パルス幅 1.1ns
kHz繰返し、基本波(1064nm)から第4高調波(266nm)まで４波長ラインナップ
- 空冷式
- 短パルス幅: 1ns
- 波長: 1064nm, 532nm, 355nm, 266nm
- 高品質: TEM00
- 高信頼性
- 外部トリガー標準装備 (TTL)
- ファイバーオプションも準備

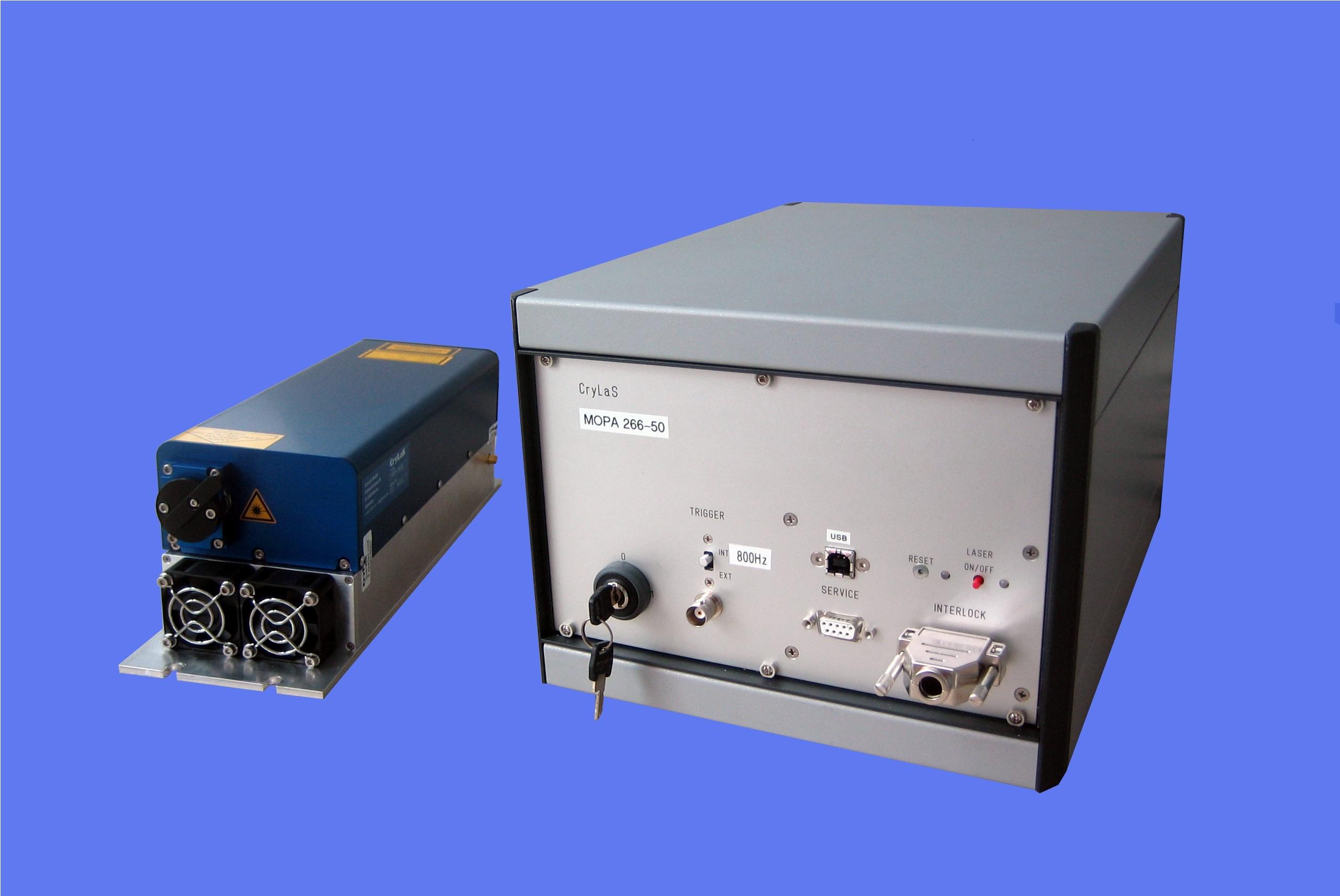

MOPAシリーズ
kHzナノ秒パルスDPSSレーザー”MOPAシリーズ”は、高ピークパワータイプのDPSS製品を改良しエネルギーを維持してKHzの高繰り返しに性能を向上させ、より信頼性の高い製品に仕上がっています。
MOPAシリーズは高パルスエネルギーモデルと高平均パワーモデルの2種類を揃えております。
“MOPA 1064-650”は 650μJ, <1.4ns, 1kHz、“MOPA 532-250”は 250μJ, <1.2ns, 1kHz で、“MOPA 355-200”は 200μJ, <1.1ns, 1kHz、“MOPA 266-50”は 50μJ, <1.1ns, 1kHzです。
“MOPA 1064-2000mW”は 2000mW, 1.5ns, 20kHz、”MOPA 532-700mW”は700nW, 1.3ns, 20kHz、”MOPA 355-500mW”は 500mW, 1.1ns, 20kHz、”MOPA 266-200mW”は200mW, 1.0ns, 20kHzです。
従来はオプションであった空冷式ヒートシンクと外部トリガーが標準装備され、光学系も改良されてビーム品質が一段と向上しています。オプションは、ファイバーカップリング、シンクロシグナル、波長変換スイッチ、ビームエキスパンダー、スタンドアロン電源があります。さらに特注で20kHzまでの高繰り返しタイプがあります。
eMOPAシリーズ
新しい eMOPAシリーズは、波長ラインナップ 532, 355, 266 nm で、最大パルスエネルギー 200 µJ、最大平均出力 200 mW です。繰り返し周波数は外部/内部トリガーでシングルショットから 1 kHz まで操作できます。マイクロチップデザインにより、パルス幅 約1ns時で最大 200 kW の高ピークパワーを出力します。コンパクトで堅牢な筐体ですので、各種装置への組み込みが容易です。主なアプリケーションは、微細加工、メガネガラスやポリマーへのマーキング、バイオフォトニクス、ライフサイエンスです。
MOPAシリーズ 高パルスエネルギーモデル
| モデル | MOPA1064-650 | MOPA532-250 | MOPA355-200 | MOPA266-50 |
|---|---|---|---|---|
| 発振波長 | 1064 nm | 532 nm | 355 nm | 266 nm |
| パルスエネルギー | 650 μJ | 250 μJ | 200 μJ | 50 μJ |
| 繰返し周波数 | 1 kHz | 1 kHz | 1 kHz | 1 kHz |
| パルス幅 | 1.4 ns | 1.2 ns | 1.1 ns | 1.0 ns |
| ピークパワー | 450 kW | 200 kW | 180 kW | 50 kW |
| 拡がり角(全角) | 3.0 mrad | 3.0 mrad | 3.0 mrad | 2.0 mrad |
| ビーム径 | 1.0±0.3 mm | 0.7±0.3 mm | 0.7±0.3 mm | 1.0±0.3 mm |
| パルス安定性(8時間) | ±3% | ±3% | ±3% | ±3% |
| パルス間安定性 | ±3% | ±3% | ±3% | ±3% |
MOPAシリーズ 高平均パワーモデル
| モデル | MOPA1064-2000mW | MOPA532-700mW | MOPA355-500mW | MOPA266-200mW |
|---|---|---|---|---|
| 発振波長 | 1064 nm | 532 nm | 355 nm | 266 nm |
| 平均パワー | 2000 mW | 700 mW | 500 mW | 200 mW |
| パルスエネルギー | 130 μJ | 48 μJ | 35 μJ | 15 μJ |
| 繰返し周波数 | 20 kHz | 20 kHz | 20 kHz | 20 kHz |
| パルス幅 | 1.5 ns | 1.3 ns | 1.1 ns | 1.0 ns |
| 拡がり角(全角) | 5.0 mrad | 3.0 mrad | 3.0 mrad | 2.0 mrad |
| ビーム径 | 0.7±0.3 mm | 0.7±0.3 mm | 0.7±0.3 mm | 1.0±0.3 mm |
| パルス安定性(8時間) | ±5% | ±3% | ±3% | ±3% |
| パルス間安定性 | ±8% | ±8% | ±8% | ±8% |
MOPAシリーズ 共通仕様
| ウォームアップ時間 | 10分間 |
|---|---|
| 作動温度範囲 | 18-38 ℃ |
| レーザーヘッド寸法 | 61 x 120 x 314 mm |
| レーザー筺体 | 184 x 343 x 375 mm |
| 通信 | インターフェース:USB,外部トリガー:BNC |
| オプション | – 外部テレスコープ(ビームエキスパンダ) – マニュアルアッテネータ – 同期信号出力(立ち上がり時間2ns) – 手動/自動波長切り替えスイッチ(266-532nm) – 電気的ビームブロック |
eMOPAシリーズ
| モデル | eMOPA532-200 | eMOPA355-100 | eMOPA266-40 |
|---|---|---|---|
| 発振波長 | 532 nm | 355 nm | 266 nm |
| パルスエネルギー | 200 μJ | 100 μJ | 40 μJ |
| 繰返し周波数 | 1 kHz | 1 kHz | 1 kHz |
| パルス幅 | 1.1 – 1.5 ns | 0.9 – 1.3 ns | 1.0 ns |
| ピークパワー | 130 kW | 80 kW | 40 kW |
| 拡がり角(全角) | 4 mrad | 3.5 mrad | 1.5 mrad |
| ビーム径 | 500±200 μm | 450±150 μm | 800±300 μm |
| パルス安定性(8時間) | ±3% | ±3% | ±3% |
| パルス間安定性 | ±2% | ±2% | ±2% |
| ウォームアップ時間 | 10分間 | ||
| 作動温度範囲 | 22 – 32 ℃ | ||
| ヘッド寸法 | 56 x 140 x 265 mm | ||
| ユニット寸法 | 129.5 x 177 x 180 mm | ||
