213nm 小型DPSSレーザー“FQSS 213 シリーズ”

基礎研究からOEMまで~213nm 超小型ナノ秒レーザー
- 繰返し周波数 1,2.5, 10,15 kHz, 60Hz
- 高出力エネルギー
- 高ビーム品質
- 片手で持てるコンパクトヘッド
- 扱いやすい空冷システム
CryLaS社のFQSS 213 シリーズは、高い出力エネルギーとビーム品質を特長とするパッシブQスイッチ 小型 213nm レーザーです。繰返し周波数の異なる(1kHz, 2.5kHz,10KHz,20kHz, 60Hz)5種のモデルがございます。
パルスエネルギーは、>1.5μJ@1kHz、>0.1μJ@10kHz、>0.05μJ@15kHz、>50μJ@60Hz で、パルス幅は約1.3ns未満です。高出力エネルギーである一方、空間モード TEM00、拡がり角 <2.5mrad の高いビーム品質をもちます。低ノイズ(1% rms, 100Hz to 1MHz)で、パワー安定性も高い(<5%, 6時間)システムです。

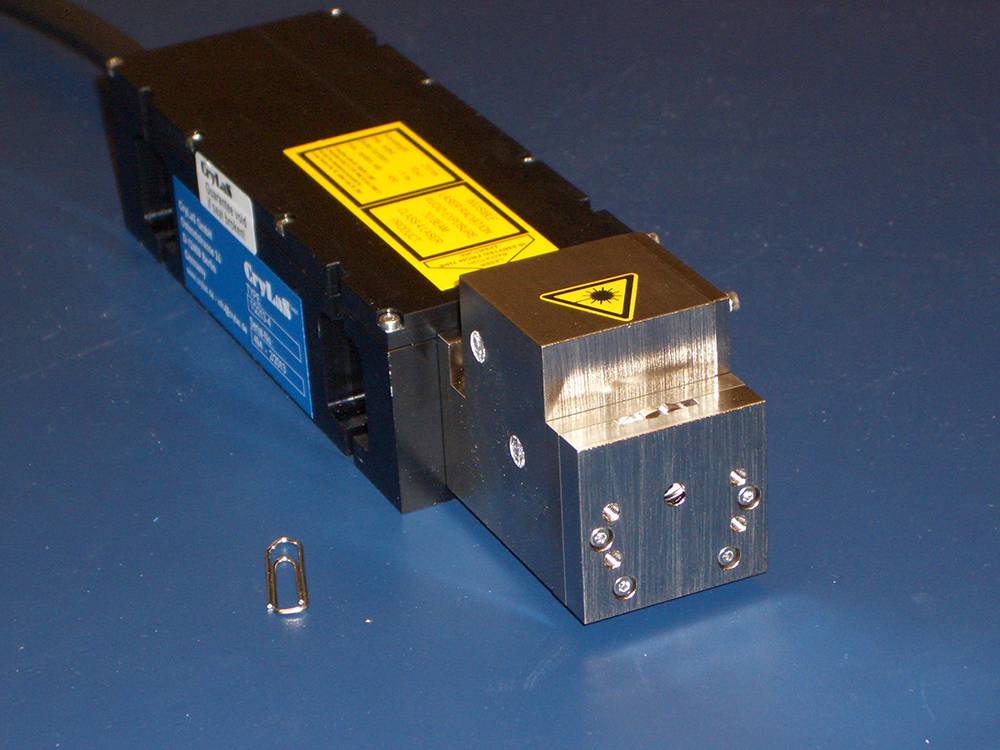

ヘッド筺体は環境耐性に優れたコンパクトなシールドハウジングです。約200x54x50mmまたは約300x65x55mmと、片手で持てるほどの小型サイズで、空冷です。また電源のサイズも弁当箱ほどです。
- バイオ
- バイオ医薬
- 化学
- 分析
モデル | NEWFQSS 213-50 | FQSS213-Q1 | FQSS213-Q2 | FQSS213-Q3 | FQSS213-Q4_1kHz |
---|---|---|---|---|---|
発振波長 | 213 nm | 213 nm | 213 nm | 213 nm | 213 nm |
パルスエネルギー | 50 μJ @1-60 Hz | 0.05 μJ @15 kHz | 0.1 μJ @10 kHz | 1.5 μJ @1 kHz | 2.5 μJ @1 kHz |
ピークパワー | 40 kW @1-60 Hz | 0.05 kW @15 kHz | 0.1 kW @10 kHz | 1.5 kW @1 kHz | 2.5 kW @1 kHz |
繰返し周波数 | 1-60 Hz | 20 kHz | 10 kHz | 2.5 kHz | 1 kHz |
パルス幅(FWHM) | 1.3 ns | 1.0 ns | 1.0 ns | 1.0 ns | 1.0 ns |
偏光比 | 100:1 横偏光 | 100:1 横偏光 | 100:1 横偏光 | 100:1 横偏光 | 100:1 横偏光 |
パワー安定性 RMS | 2% | 2% @10 kHz | 2% @10 kHz | 2% @1 kHz | 2% @1 kHz |
空間モード | TEM00 | TEM00 | TEM00 | TEM00 | TEM00 |
ビーム拡がり角(全角) | 3.0 mrad | 2.0 mrad | 2.0 mrad | 2.5 mrad | 3.0 mrad |
ビーム径(出射口) | 150±150 μm | 400±200 μm | 400±200 μm | 600±200 μm | 600±200 μm |
消費電力 | 90 W | 17 W, 最大 40 W | 17 W, 最大 40 W | 20 W, 最大 70 W | 20 W, 最大 80 W |
インターフェース | RS232, USB | ||||
外部トリガ | TTL, 立ち上がり信号, シングルショット | ||||
ウォームアップ時間 | 10分間 | 5分間 | 5分間 | 5分間 | 5分間 |
動作温度 | 18~38 ℃ | ||||
レーザーヘッドサイズ | 273 x 65 x 55 mm | 220 x 54 x 39 mm | 220 x 54 x 39 mm | 220 x 54 x 39 mm | 220 x 54 x 39 mm |
