超短パルス&高出力レーザー用 高熱伝導 スーパーミラー “XTAL THERM”

CMS (Crystalline Mirror Solutions)

非常に高い熱伝導率で過酷な環境下でも優れた熱マネージメントが可能

非常に高い熱伝導率で過酷な環境下でも優れた熱マネージメントが可能
  • 高い熱伝導率:一般的なスパッタコーティングの50倍以上
  • 標準基板:高品質 SiC またはダイアモンド

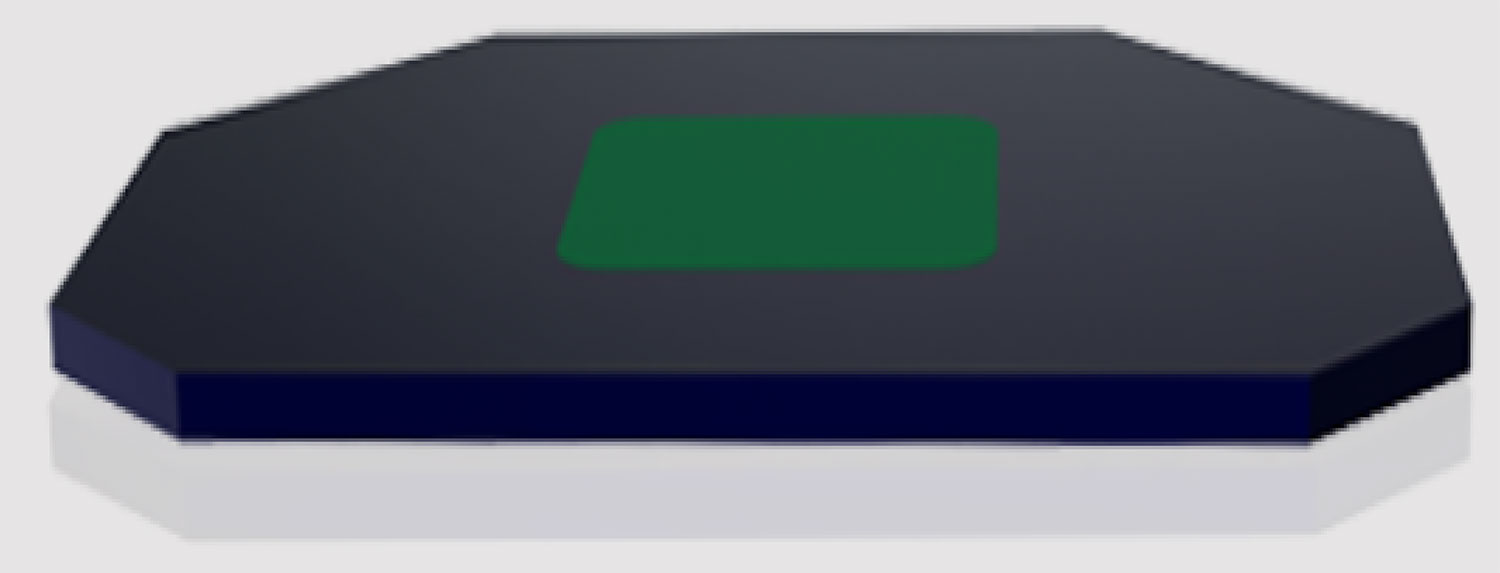

xtal therm はハイパワー&超高速レーザーシステム用ミラーです。標準基板は高品質 SiC またはダイアモンドで、熱伝導率が旧来のスパッタコーティングの50倍以上も高く、過酷な環境下でも優れた熱マネージメントを可能にします。過飽和吸収などアクティブな機能も適用できます。

  • 超短パルス&高出力レーザー
  • 高熱伝導率リフレクタ
  • マシニング用先進オプティクス
中心波長 < 1300 nm アクティブ, 1~4 μm パッシブ
光学損失 < 100 ppm (全損失, 散乱 + 吸収)
透過率 ユーザーご指定
コーティング熱伝導率 ~70 W/(m K)
材料 単結晶 GaAs/AlGaAs, ダイアモンドまたは SiC 基板
コーティング領域 5 x 5 mm2 (ダイアモンド基板) to 150 mm 径 (他の基板)
表面平坦度 < 0.10 wave, P-V 測定 @ 633 nm
開口径 基板により異なる, 5 mm 以上
曲率半径 > 0.1 m
表面品質 (コーティング付き) ~1 Å RMS 粗ささ, 表面オーバーコート・オプション有り
S2 表面 ご指定により AR コーティング
ウェッジ 0.5~1 ° (代表値, 他の値でも提供可)
耐久性 フューズドシリカと同等
