VISアルゴンレーザー／VISクリプトンレーザー"Lexel PRISM"

VISアルゴンレーザー／VISクリプトンレーザー“Lexel PRISM”

Cambridge Lasers Laboratories (Lexel Laser)

マルチライン／シングルライン出力。高安定性、良好なビーム品質、長寿命。454.5～528.7nm。1～7 W。SHG出力可

お問合せ

概要
応用例
主な仕様

マルチライン／シングルライン出力。高安定性、良好なビーム品質、長寿命。

高速ウォームアップ：良好な空間／時間コヒーレンス
非常に高い波長安定性＆出力パワー安定性
シンプルなキャビティチューニング
ハンズフリー操作
高品質 TEM₀₀ ビーム
iController　タッチパネル式パラメータ・コントロール
温度補正波長セレクタ
レゾネータ安定化で高速ウォームアップ
ファインチューニング機構
マルチライン・ミラーホルダ：全ての波長ラインを出力
チューブ保証期間：2年間または2000時間

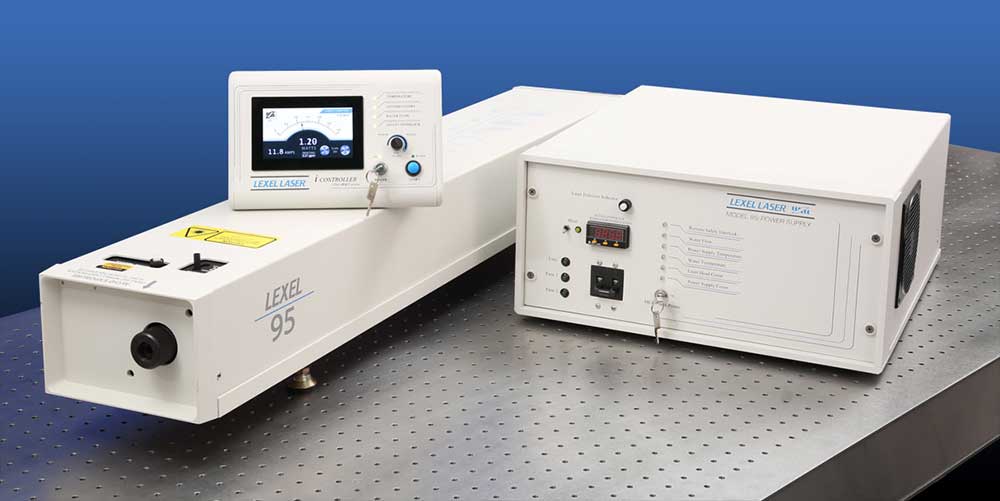

Lexel^TM PRISM はガスイオンレーザーで、波長域 457～528 nm、光出力パワー 1～7 W のマルチラインと、454～528 nm のチューナブルなシングルラインを出力します。オプションで 351～363 nm の中紫外(mid-UV)光、または 1090 nm の赤外光も提供可能です。全てのユーザーコントロール及びシステムパラメータは、最新の32ビット ARM Cortex技術を用いた新しい USB iController タッチスクリーンからリモートアクセスできます。

高い実績をもつ LEXEL^TM PRISMシリーズには、精密で純度高い BeOプラズマチューブと結晶石英光学ウィンドウを採用し、非常に高品質な横モードと長寿命を実現しています。またシングルラインではモデル500 プリズム波長セレクタにより高い安定性で出力できます。フルブリュースタプリズムにより、最も近接した波長ラインでも良好な分離が可能です。

分光
レーザードップラー速度計
ホログラフィ
チタンサファイアレーザーや色素レーザーのポンプ
細胞蛍光計測
非破壊検査
半導体プロセス
ディスクマスタリング
OEMメディカル用途
可視化アライメント

●アルゴンレーザー
モデル ※1-4		LEXEL 85-1	LEXEL 95-2	LEXEL 95-3	LEXEL 95-4	LEXEL 95L-4UV	LEXEL 95L-5	LEXEL 95L-6	LEXEL 95L-6UV
光パワー, マルチライン		1 W	2 W	3 W	4 W	4 W	5 W	6 W	6 W
光パワー, シングルライン	1090 nm ※1	35 mW	60 mW	100 mW	150 mW
	528.7 nm ※1	130 mW	200 mW	250 mW	350 mW		375 mW	420 mW
	514.5 nm	400 mW	800 mW	1200 mW	1700 mW	1700 mW	2100 mW	2400 mW	2100 mW
	501.7 nm	45 mW	100 mW	200 mW	300 mW	300 mW	450 mW	480 mW	520 mW
	496.5 nm	100 mW	300 mW	400 mW	600 mW	600 mW	700 mW	750 mW	800 mW
	488.0 nm	350 mW	700 mW	1000 mW	1300 mW	1300 mW	1600 mW	1800 mW	1600 mW
	476.5 nm	100 mW	300 mW	400 mW	600 mW	600 mW	650 mW	720 mW	780 mW
	472.7 nm ※2	20 mW	60 mW	140 mW	100 mW	100 mW	200 mW	240 mW	260 mW
	465.8 nm ※2	10 mW	30 mW	70 mW	70 mW	70 mW	150 mW	180 mW	200 mW
	457.9 nm	45 mW	150 mW	200 mW	300 mW	300 mW	350 mW	420 mW	450 mW
	454.5 nm ※2			5 mW	10 mW		120 mW	140 mW	150 mW
	351-363.8 nm					100 mW			100 mW
	351.1 nm					50 mW			50 mW
●クリプトンレーザー ※3
モデル ※1-4		LEXEL 85-K		LEXEL 95-K		LEXEL 95L-K ※3
光パワー, マルチライン		0.225 W		0.75 W		1.5 W
光パワー, シングルライン	799.3 nm ※1			30 mW		45 mW
	752.5 nm ※1	25 mW		100 mW		200 mW
	676.4 nm	50 mW		150 mW		300 mW
	647.1 nm ※4	100 mW		500 mW		1000 mW
	568.2 nm					225 mW
	530.9 nm					275 mW
	520.8 nm					125 mW
	482.5 nm					50 mW
	476.2 nm					75 mW

※上記の出力値は、特に注記がない限り、標準 TEM₀₀ リフレクタを使用した基本モードでのパワー仕様値です。
※マルチライン発振は、モデル 502 マルチライン・ミラーホルダを用いて 514.5, 476.9～457.9 nm ラインを同時出力します。
※シングルライン発振では、モデル 500 プリズム波長セレクタを使用します。
※1 1090, 799.3, 752.5, 528.7 nm ラインにはそれぞれ特殊ミラーセットが必要です。また 1090, 799.3, 752.5 nm はモデル 502 マルチライン・ミラーホルダを併用してください。
※2 472.7, 465.8, 454.5 nm 波長では必要な出力パワーによっては特殊ミラーが必要な場合がございます。
※3 クリプトンレーザーは記載の赤色ラインに最適化されています。568.2～456.2 nm での性能についてはお問合せ・ご相談ください。
※4 シングルライン 647.1 nm の出力には、プリズム波長セレクタまたはモデル 502 マルチライン・ミラーホルダや 647.1 nm のみを分離するリフレクタが必要な場合がございます。
