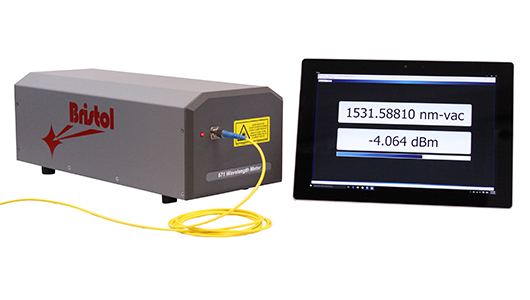

高精度CW波長計”671シリーズ”

Bristol Instruments

高い測定確度 (±0.2 ppm), 高い波長分解能 (±0.0001 nm) で可視域から中赤外(MIR) 375 nm to 12 μm をカバー。マイケルソン干渉計デザイン。内蔵参照レーザーによる連続校正。

高い測定確度 (±0.2 ppm), 高い波長分解能 (±0.0001 nm) で可視域から中赤外(MIR) 375 nm to 12 μm をカバー。マイケルソン干渉計デザイン。内蔵参照レーザーによる連続校正。



  • 高い測定確度:±0.2ppm(モデルにより異なる)
  • 連続校正
  • 高い繰返し精度:±0.03ppm(モデルにより異なる)
  • 高分解能:±0.06ppm(モデルにより異なる)
  • 可視~中赤外(375 nm to 12 μm)
  • 光パワーを同時測定可能(VIS, NIRバージョンのみ)
  • 高感度:最小入力光パワー 10μW
  • プリアライメント済みファイバ入力コネクタ付き(VIS, NIRバージョン)
  • フリースペース入力を補助するアライメントビーム出力(IR, MIRバージョン)
  • オンボード・デジタルシグナルプロセッサによるリアルタイム測定
  • USB or Ethernetインタフェース
  • Windows ベースPC用コントロール・プログラム:任意のPCで制御可


波長は、高分解能レーザー分光、光化学、原子・分子の冷却/トラッピング、光センシングなどの多くのアプリケーションにおいて重要なパラメータです。確度の高いレーザー波長測定に、ブリストル・インスツルメンツ社の671シリーズ波長計は最適です。本製品は実績の高いマイケルソン干渉計をベースとするCWレーザー波長計で、精度は最高 ±0.2 ppm です。内蔵の波長標準He-Neレーザーによる連続校正機能で、測定確度を堅持し、実験結果の信頼性を向上できます。

測定波長域は VIS 375~1100 nm / NIR 520~1700 nm / IR 1~5μm / MIR 1.5~12 μm の4バージョンがございます。このうちVIS, NIRバージョンは光パワーも同時測定(トータルパワー~±15%)できます。IR, MIRにはこの機能がありませんが、相関入力強度をグラフィカル表示でき、装置のアライメントに便利です。また最小光パワー10μWの高い感度をもち、さらに電気的利得を入力シグナルに応じて自動で調整するため、チューナブルレーザーのスキャンにも対応できます。

671AはBristol社の波長計で最も高精度なモデルで、測定確度 ±0.2ppm (±0.0002nm @1000nm)、測定分解能 ±0.06ppm (±0.06pm @1000nm)、繰返し精度は ±0.03ppm (±0.03pm @1000nm) です。
671Bは低価格モデルで、測定確度 ±0.75ppm (±0.0008nm @1000nm)、測定分解能 ±0.2ppm (±0.2pm @1000nm)、繰返し精度 ±0.1ppm (±0.1pm @1000nm) です。

モデル 671A 671B
レーザータイプ CW, QCW(繰り返し周波数 > 10MHz)
波長域 VIS: 375 – 1100 nm
NIR: 520 – 1700 nm
IR: 1 – 5 μm
VIS: 375 – 1100 nm
NIR: 520 – 1700 nm
IR: 1 – 5 μm
MIR: 1.5 – 12 μm
波長精度 ※1,2 ±0.2 ppm

±0.0002 nm @ 1000 nm
±0.002 cm-1 @ 10,000 cm-1
±60 MHz @ 300,000 GHz

±0.75 ppm (±1 ppm for MIR)

±0.0008 nm @ 1000 nm
±0.008 cm-1 @ 10,000 cm-1
±225 MHz @ 300,000 GHz

測定再現性 ※3,4,5 VIS/NIR: ±0.03 ppm(± 0.03 pm @ 1 μm)
IR: ±0.06 ppm(± 0.2 pm @ 3 μm)
±0.1 ppm(± 0.1 pm @ 1000 nm)
校正 安定化単一周波数HeNeレーザーによる連続校正 内蔵の標準HeNeレーザーによる連続校正
表示分解能 9桁 8桁
単位 ※6 nm, μm, cm-1, GHz, THz
パワー校正精度 ※7 ±15 % (VIS, NIRのみ)
最大バンド幅 ※8 1 GHz 10 GHz
最小入力パワー ※9,10 VIS: 20 – 250 μW
NIR: 10 – 580 μW
IR: 65 – 750 μW
VIS: 10 – 110 μW
NIR: 10 – 250 μW
IR: 65 – 750 μW
MIR: 120 – 925 μW
測定レート VIS/NIR: 4 Hz
IR: 2.5 Hz
VIS/NIR: 10 Hz
IR/MIR: 2.5 Hz
光入力 ※11 VIS/NIR: プリアライメント FC/UPC or FC/APC 光ファイバコネクタ (9μm コア径)
IR/MIR: コリメートビーム, 2-3 mm 開口径, 可視アライメントビーム出力付き
装置インタフェース USB & Ethernetインタフェース, Bristol社製 Windows互換ディスプレイプログラム
WEBベース ディスプレイ・アプリケーション
カスタマイズ用SCPI & LabVIEWプログラム
任意のPC OS対応
動作環境※12 PC(Windows 10)、1 GBの使用可能なRAM、USB 2.0(以降)のポート、モニター、ポインティングデバイス
ウォームアップ時間※10 15分未満 なし
温度,圧力,湿度※10 + 15°C〜+ 30°C(-10°C〜+ 70°Cの保管)| 500〜900 mm Hg | + 40°Cで相対湿度90%以下(結露なし)
寸法(高さx幅x奥行き)※13 VIS / NIR: 5.6” x 6.5” x 15.0” (142 mm x 165 mm x 381 mm)
IR / MIR: 7.5” x 6.5” x 15.0” (191 mm x 165 mm x 381 mm)
重量 14 lbs (6.3 kg)
所要電力 90〜264 VAC、47〜63 Hz、最大50 VA
保証 5年

※1 信頼性レベルが99.7%以上での測定の最大波長誤差として定義
※2 物理規格にトレーサブル
※3 671Aの場合、機器が熱平衡に達した後の10分間の測定期間の標準偏差
※4 671Bの場合、機器が熱平衡に達した後の1分間の測定期間の標準偏差
HeNeリファレンスレーザーの縦モードドリフトによる長期的な測定変動は<±0.4 ppm
※5 波長分解能は約2倍の再現性
※6 nm、μm、cm-1の単位のデータは、真空値として示されます
※7 強度計は相対的な力を表示(IR、MIR)
※8 バンド幅(FWHM)が大きくなると、波長精度が低下します
※9 特定の波長での感度は、671シリーズ製品詳細パンフレットに掲載されているグラフから決定できます
※10 保証なし
※11 必要なビームの高さは5.4±0.25インチ(IR、MIR)
※12 Windowsベースの表示プログラムで使用します。 SCPIとのインターフェイスは、任意のPCオペレーティングシステムを使用して実行できます。
※13 IR、MIR機器の高さは調整可能(7.25±0.25 “)
